АВИАЦИОННЫЙ ТУРБОВИНТОВОЙ ДВИГАТЕЛЬ
руководство по эксплуатации техническому обслуживанию
Аи-24ВТ



Глава VIII.


ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ДВИГАТЕЛЯ, ПРИЧИНЫ ИХ ВОЗНИКНОВЕНИЯ И СПОСОБЫ УСТРАНЕНИЯ

Во всех случаях, когда показания контрольных приборов двигателя выходят за допустимые пределы, следует проверить исправность и правильность показаний измерительного прибора и, только убедившись в исправности системы измерения, приступить к проведению работ по устранению неисправности двигателя.

В графе "Способ устранения" таблицы 7 в некоторых пунктах дается ссылка на настоящее Руководство. В остальных случаях подразумевается соответствующая техническая документация по самолету.

Работы по определению неисправностей должны выполняться по мере увеличения сложности.

В табл. 7 указаны основные возможные неисправности и причины, вызывающие их.

Все работы по устранению неисправностей и произведенным регулировкам необходимо отмечать в формуляре двигателя и паспортах соответствующих агрегатов.

Таблица 7

Неисправность Причина неисправности Способ устранения
1. При нажатии на кнопку запуска двигателя не загорается лампочка работы АПД и ротор не раскручивается стартером-генератором. Неполностью проведена подготовка к запуску.



Неисправен предохранитель.
Проверить подготовку системы автоматики к запуску.
Заменить предохранитель.
Нарушена самолетная электропроводка АПД. Проверить электропроводку и устранить неисправность.
Пневмоэлектрический выключатель стартера-генератора не замыкает "на массу" электрическую цепь стартера-генератора. Проверить надежность контакта корпуса выключателя с двигателем.
Не включена система ПРТ. Включить систему ПРТ.
2. Не воспламеняется пусковое топливо при запуске. Нет искры на запальных свечах. Проверить свечи и электропроводку к ним.
Отсутствует автоматическая подача питания на  агрегат зажигания или клапан пускового топлива. Проверить поступление команды от электроавтоматики на агрегат зажигания и клапан пускового топлива.







Не работает агрегат зажигания. Заменить агрегат зажигания, как указано в гл. VII.
Нет подачи топлива к пусковым форсункам. Проверить поступление команды на открытие клапана пускового топлива от автоматики запуска.

Заменить клапан пускового топлива, как указано в гл. VII.

Заменить подкачивающий топливный насос, как указано в гл. VII.
Мало давление топлива перед пусковыми форсунками. Заменить клапан пускового топлива.

Заменить подкачивающий топливный насос.
Засорение пусковых форсунок. Промыть керосином пусковые форсунки и продуть сжатым воздухом давлением 2...6 кгс/см2.
3. Не воспламеняется рабочее топливо при запуске. Мало давление топлива перед рабочими форсунками в первоначальный момент подачи топлива.



Отрегулировать давление топлива в первоначальный момент подачи винтом "16" АДТ, как указано в гл. VI. Давление должно быть 1…1,5 кгс/см2.





Нет подачи топлива на рабочие форсунки из-за неисправности электромагнитного клапана останова двигателя. Проверить подачу напряжения на электромагнитный клапан останова двигателя и в случае неисправности заменить его.
Подано давление к клапану аварийного останова двигателя. Проверить положение крана аварийного останова двигателя.
4. При запуске ротор двигателя недостаточно раскручивается стартером-генератором. Мало напряжение в сети питания СТГ в момент запуска двигателя. Проверить зарядку источников питания.
Проверить исправность аэродромных источников питания.
Проверить работу пусковой панели.
  Лопасти воздушного винта не находятся на углу минимального сопротивления вращению. Кнопкой флюгирования перевести лопасти на угол φ0.
Неисправность стартера-генератора. Проверить клеммы стартера-генератора. Осмотреть коллектор и щетки СТГ.
Неисправна панель стартера-генератора. Проверить работу панели стартера-генератора.
5. Двигатель не выходит на частоту вращения режима малого газа при запуске. Двигатель недостаточно раскручивается стартером-генератором. Открыт отбор воздуха на самолетные нужды или на обогрев ВНА. См. предыдущий п. 4. Убедиться, что нет отборов воздуха из компрессора.
  Загрязнен воздушный фильтр автомата запуска АДТ. Промыть керосином и обдуть сжатым воздухом воздушный фильтр автомата запуска давлением 2...6 кгс/ см2.
Утечки в магистрали подвода воздуха (Р2) к автомату запуска АДТ. Проверить затяжку гаек и герметичность магистрали подвода воздуха к автомату запуска.
Неправильно отрегулированы клапаны перепуска воздуха из компрессора. Отрегулировать закрытие клапанов перепуска воздуха, как указано в гл. VI.
Неисправность системы ПРТ (горит лампочка  "ИM-24 заторможен"). Снять ИМ-24 с тормоза, подключив источник питания ПРТ переменным током 115 В.
Неправильно отрегулирован процесс запуска. Отрегулировать процесс запуска винтами АДТ "16", "17" и жиклером стравливания "Т".
6. Двигатель самопроизвольно выключается в процессе запуска. Закрыт пожарный кран. Открыть пожарный кран.
7. Высокая температура газов при запуске. Большой расход топлива при разгоне двигателя. Отрегулировать процесс запуска винтами "16", "17" АДТ и жиклером "Т".





Двигатель недостаточно раскручивается стартером-генератором. См. п. 4.
Завышена настройка ограничения температуры газов на запуске двигателя. Потенциометром "Запуск" на УРТ понизить настройку ограничителя температуры газов, как указано в гл. VI.
8. Параметры двигателя (Рт, Рикм, Gт) по режимам занижены (не соответствуют нормам ТУ). Показания УПРТ не соответствуют положению рычага управления двигателем по лимбу агрегата АДТ. Отрегулировать соответствие показаний указателя УПРТ и стрелки на лимбе АДТ, как указано в гл. VI.













Двигатель работает с включенной системой отбора воздуха из компрессора. Выключить систему отбора воздуха. Устранить неисправность в самолетной системе отбора воздуха из компpeccopa двигателя.
Засорен дроссель "А" агрегата АДТ. Промыть сетку дросселя "А" агрегата АДТ, как указано в гл V.
Неправильно настроена система ПРТ. Отрегулировать систему ПРТ.
Часовые расходы топлива не соответствуют нормам ТУ. Замерить и отрегулировать часовые расходы топлива.
Не закрылся клапан слива топлива из камеры сгорания. Устранить неисправность клапана.
Поврежден газовоздушный тракт двигателя. Двигатель отстранить от эксплуатации.
9. Самопроизвольное увеличение параметров двигателя (рт, ρикм, Gт) при неизменном положений РУД и условии полета (скорость, высота, температура наружного воздуха). Показания УПРТ не соответствуют положению РУД. Отрегулировать синхронность показаний УПРТ с лимбом АДТ.
Засорен дроссель "Б" агрегата АДТ или фильтр тонкой очистки АДТ. Промыть фильтр дросселя "Б", фильтр тонкой очистки агрегата АДТ, фильтр НД, самолетный топливный фильтр тонкой очистки. При засорении





фильтра тонкой очистки АДТ необходимо промыть дроссели "В" и "Г".
10. Несимметричная тяга на режиме полетного малого газа (ПМГ). Расход топлива на режиме ПМГ не соответствует нормам ТУ. Отрегулировать расход топлива на режиме ПМГ, как указано в гл. XI.



Засорен дроссель "Б" агрегата АДТ или фильтр тонкой очистки АДТ. Промыть фильтры, указанные в п. 9.
11. Увеличение частоты вращения выше нормы ТУ при пробе приемистости. Завышена настройка ограничителя максимальной частоты вращения в НД. Проверить и отрегулировать вступление в работу ограничителя максимальной частоты вращения в НД.





Отрегулировать частоту вращения вступления в работу УКО, как указано в гл. VI.
12. После осмотра топливных фильтров или замены топливных агрегатов нет надежного запуска, или после запуска двигатель работает неустойчиво. В топливной магистрали находится воздух. Стравить воздух из топливной магистрали через шариковый клапан АДТ, используя приспособление, которое находится в бортсумке.
13. Воздушный винт не вводится во флюгерное положение (не выводится из флюгерного положения). Не включается флюгерный насос. Проверить подачу питания к флюгерному насосу.
При выводе из флюгерного положения не подводится питание к электромагнитному клапану "Вывод из флюгера" на регуляторе частоты вращения. Проверить исправность цепи питания электромагнитного клапана.



Неисправность регулятора частоты вращения. Заменить регулятор частоты вращения, как указано в гл. VII.
14. Воздушный винт не устанавливается на гидравлический упор. Электромагнитный клапан регулятора частоты вращения "Снятие с упора" находится под током. Снять напряжение с электромагнитного клапана "Снятие с упора".
  Неисправность регулятора частоты вращения. Заменить регулятор частоты вращения, как указано в гл. VII.
15. Воздушный винт не снимается с гидравлического упора. Не подводится питание к электромагнитному клапану "Снятие с упора" в регуляторе частоты вращения. Проверить исправность цепи питания электромагнитного клапана.
  Неисправность регулятора частоты вращения. Заменить регулятор частоты вращения, как указано в гл. VII.
16. Горит лампочка сигнализации обледенения (СО) при отсутствии обледенения (оба двигателя работают). Загрязнен носок датчика сигнализатора обледенения. Очистить носок датчика сигнализатора обледенения.
Неисправен сигнализатор. Заменить сигнализатор.
17 Дымление из реактивного сопла (белый дым) или течь масла из дренажного клапана камеры сгорания на "выбеге" ротора при выключении   двигателя (см. примечание к п. 18). Неправильно отрегулировано суфлирование лабиринтов среднего и заднего подшипников ротора двигателя. Отказ секции откачки масла из полости среднего и заднего подшипников ротора двигателя. Отказ центробежного суфлера. Отрегулировать суфлирование лабиринта, как указано в гл. XIII.     Заменить маслоагрегат.       Заменить центробежный суфлер
18. Понижение уровня масла в маслобаке при работе двигателя. Отказ откачивающей ступени маслоагрегата. Отказ центробежного суфлера. Заменить маслоагрегат.   Заменить центробежный суфлер.
Примечание. Перед тем, как приступить к выявлению причин и устранению дефектов, указанных в пп. 17 и 18, необходимо снять, осмотреть и промыть в чистом керосине масляный фильтр лобового картера.
19. Дымление из реактивного сопла (черный дым) или течь топлива из дренажа камеры cгopания на "выбеге" ротора при выключении двигателя. Негерметичен электромагнитный клапан пускового топлива. Проверить герметичность электромагнитного клапана пускового топлива и при необходимости заменить его.
  Негерметичен обратный клапан в магистрали выхода топлива из АДТ к рабочим форсункам. Проверить и уcтранить неисправность. При необходимости заменить АДТ.
20. Нет напряжения на клеммах стартера-генератора. Срезан валик предохранительной муфты в приводе СТГ. Заменить предохранительную муфту в приводе СТГ, как указано в гл. VII.
21. Двигатель самопроизвольно выключается на режиме с вводом лопастей винта во флюгерное положение. Неисправен датчик автоматического флюгирования по падению давления в системе ИКМ. Заменить датчик автоматического флюгирования по ИКМ, как указано в гл. VII.
Неисправен регулятор частоты вращения. Заменить регулятор частоты вращения, как указано в гл. VII.
  Неисправен автомат дозировки топлива. Заменить автомат дозировки топлива, как указано в гл. VII.
22. Двигатель не выключается. Обрыв в цепи питания электромагнитного клапана останова на АДТ. Отказ электромагнитного клапана останова на АДТ. Проверить цепь питания клапана.   Заменить электромагнитный клапан останова.
23. Двигатель самопроизвольно выключается на режиме. Негерметичен электромагнитный клапан пускового топлива. Проверить и при необходимости заменить электромагнитный клапан пускового топлива, как указано в гл. VII.
24. При пробе приемистости время установления параметров (Рт, Рикм) взлетного режима не соответствуют нормам ТУ. Засорены дроссельные пакеты "В" и "Г" в агрегате АДТ. Промыть дроссельные пакеты "В" и "Г", как указано в гл. V.
25. Течь топлива из дренажа БНК. Нарушена герметичность сальника. Заменить БНК, как указано в гл. VII.
26. Течь масла или топлива из дренажа НД. Нарушена герметичность сальника. Заменить НД, как указано в гл. VII.
27. Колебание параметров двигателя (Рикм, Рт, n):
– не устраняется при выключении ПРТ; Засорена топливная система двигателя. Осмотреть топливные фильтры НД и АДТ. При наличии на фильтрах металлической стружки или других посторонних частиц заменить НД и АДТ, а также снять рабочие форсунки № 3 и 4 и осмотреть на них фильтры. При снятии фильтра разрешается постукивать о торец корпуса форсунки. При наличии на фильтрах форсунок металлической стружки или других посторонних частиц комплект форсунок заменить. Если струж- ка на фильтрах форсунок отсутствует, необходимо заменить разобранные форсунки № 3 и 4 новыми той же группы, как указано в гл. VII.
  Неисправен АДТ. Заменить АДТ, как указано в гл. VII.
Неисправен регулятор частоты вращения. Заменить регулятор частоты вращения, как указано в гл. VII.
Неисправен воздушный винт. Заменить воздушный винт, обратив внимание на состояние резиновых уплотнений вала винта.
Неисправен НД. Заменить НД, как указано в гл. VII.
Занижена настройка ограничителя максимальной частоты вращения в НД. Отрегулировать вступление в работу ограничителя НД, как указано в гл. VI.
– устраняется при выключении ПРТ. Колебание параметров двигателя, сопровождающееся хаотическим изменением напряжения на вольтметре положения вала Проверить ПРТ и при установлении отклонений от ТУ заменить УРТ, как указано в гл. VII.











ИМ-24 или миганием (горением) лампочки "ИМ-24 заторможен" свидетельствует о неисправности в системе ПРТ.
Частота вращения вступления в работу УКО не соответствует ТУ. Отрегулировать вступление в работу УКО, как указано в гл. VI.
Неисправен ДТЭ (в системе УКО). Заменить ДТЭ.
Неисправен ДВК. Прочистить потенциометр ДВК (при необходимости заменить ДВК).
Неисправность УКО. Заменить УКО.
28. Уменьшение давления масла на входе в двигатель (менее норм ТУ). Засорение фильтрующих секций маслофильтра лобового картера. Осмотреть и промыть фильтр лобового картера. В случае засорения фильтра







  промыть маслофильтр подвода масла к подшипнику турбины и заднему подшипнику компрессора, а также маслофильтр регулятора частоты вращения.
Не отрегулирован редукционный клапан маслоагрегата. Отрегулировать редукционный клапан маслоагрегата, как указано в гл. VI.
Отказ воздухоотделителя. Заменить воздухоотделитель, как указано в   гл. VII.
29. Дым в кабине при включении отбора воздуха.
Примечание. Прежде чем приступить к выявлению причин и устранению дефектов на двигателе, необходимо убедиться в том, что нет попадания масла из турбохолодильника самолета в систему кондиционирования.
Течь масла через лабиринтное уплотнение передней опоры компрессора.



Установить жиклер 2 (рис. 113) 24-07-062 с большим диаметром на штуцере 4 подвода воздуха на наддув лабиринтного уплотнения передней опоры компрессора, расположенном на лобовом картере (градация жиклеров: от Ø 4 мм до Ø 8 мм через каждый 1 мм).
  Негерметично уплотнение свободной заделки трубопроводов откачки масла из полостей задней опоры компрессора и опоры турбины. Заменить резиновые  уплотнительные кольца, как указано в разделе 42 главы VII.
Для удаления из ребер камеры сгорания ранее попавшего масла необхо- димо запустить двигатель и проработать на номинальном режиме до прекращения дымления.
30. Мощность двигателя не соответствует техническим условиям (при этом расходы топлива находятся в норме ТУ). Большие утечки масла в системе ИКМ. Проверить уплотнительное кольцо датчика автоматического флюгирования (ДАФ) по крутящему моменту. Проверить уплотнительные кольца масляного насоса ИКМ. Заменить маслонасос ИКМ. Проверить уплотнительные кольца на перепускных втулках между редуктором и лобовым картером. Заменить редуктор.
31. Течь масла через воздушно-кольцевое уплотнение вала винта. Недостаточный подпор воздухом уплотнения вала винта. Увеличить количество воздуха, подводимого к уплотнению вала винта, установкой на штуцер 6 отбора воздуха за V ступенью компрессора жиклеров 24-507-162 с большим диаметром. Градация жиклеров от Ø 0,6 мм до Ø 1,8 мм через каждые 0,2 мм (0,6; 0,8; 1,0; 1,2; 1,4; 1,6; 1,8). Разрешается последовательно устанавливать
    жиклеры диаметром на  0,2 мм больше установленного ранее до получения нужного результата. Давление воздуха за жиклером в магистрали воздушно-кольцевого уплотнения вала винта при работе двигателя должно быть в пределах 0,2…0,75 кгс/см2 (для сведения). Если течь масла не устраняется постановкой жиклера 7 24-507-162 с большим диаметром, необходимо установить жиклер 2 24-07-062 с меньшим диаметром на штуцер 4 подвода воздуха на наддув лабиринтного уплотнения передней опоры ротора компрессора, расположенный на лобовом картере.
Градация этих жиклеров от Ø 4 мм до Ø 8 мм через каждый 1 мм.

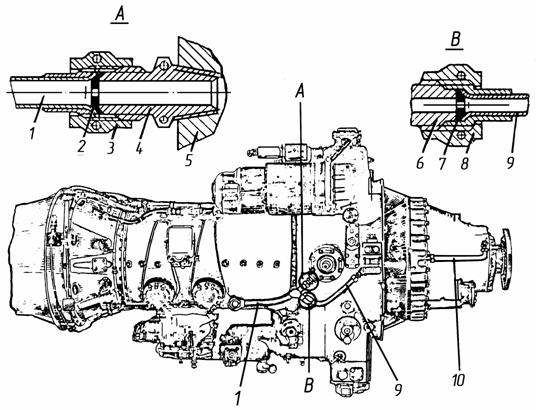

Рис. 113. Установка жиклеров подвода воздуха к лабиринтному уплотнению передней опоры компрессора и к уплотнению вала винта:

1 – трубопровод подвода воздуха к передней опоре ротора компрессора;
2 – жиклер 24-07-062;
3, 8 – гайки;
4, 6 – штуцера;
5 – лобовый картер;
7 – жиклер 24-507-162;
9, 10 – трубопроводы подвода воздуха к уплотнению вала винта
