ТУРБОГЕНЕРАТОРНАЯ УСТАНОВКА
ТГ-16М
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

1.8. КРЕПЛЕНИЕ УСТАНОВКИ

Установка ТГ-16М крепится в трех точках с помощью подвесок с резиновыми амортизаторами. Возможные два варианта крепления (рис. 19):

1. Установка крепится снизу.

В этом случае две подвески 1 на четырех шпильках каждая крепится к корпусу редуктора в нижней части симметрично вертикальной оси (сечение І-І) и третья подвеска 2 крепится тремя болтами к корпусу компрессора двигателя (сечение ІІ-ІІ).

2. Установка крепится сбоку.

В этом случае левая нижняя подвеска на редукторе переставляется вверх, вправо - в положение 3, подвеска 2 с корпуса компрессора двигателя снимается, а для крепления используется кронштейн 4, расположенный на корпусе компрессора справа.

1. Подвеска, 3. Подвеска, 2. Подвеска, 4. Кронштейн.

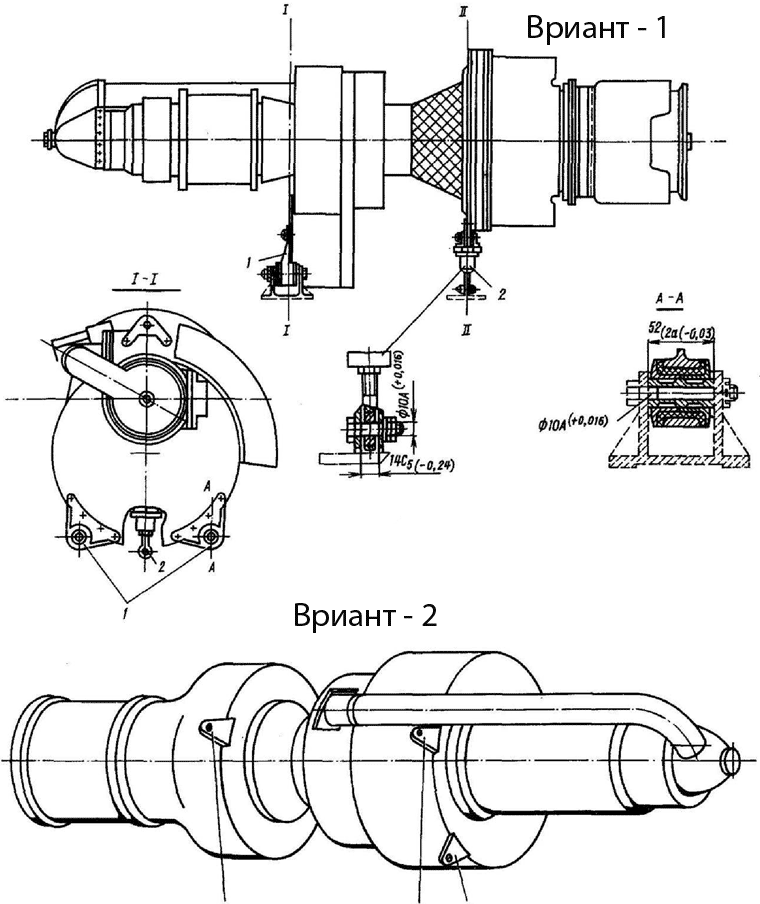

КРЕПЛЕНИЕ УСТАНОВКИ ТГ-16M
Рис. 19
