ТУРБОГЕНЕРАТОРНАЯ УСТАНОВКА
ТГ-16М
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

1.4. МАСЛЯНАЯ СИСТЕМА

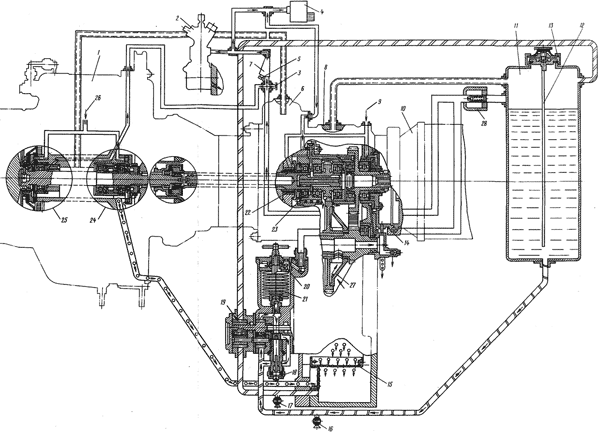

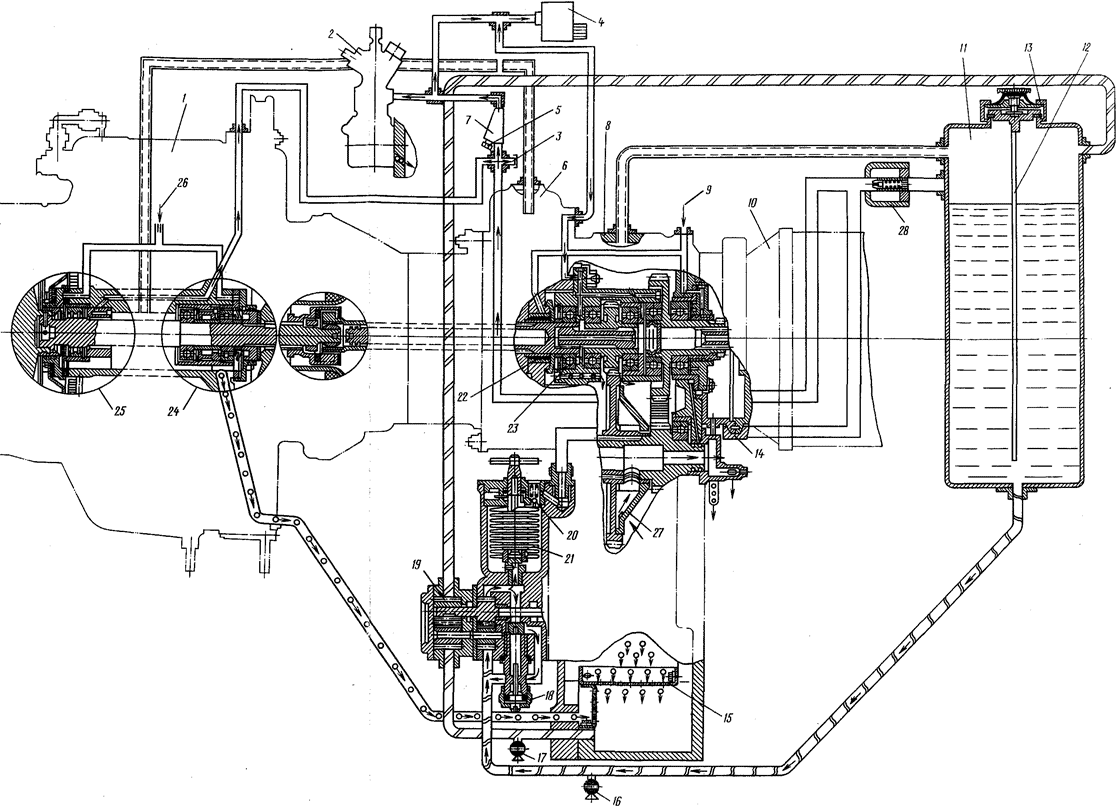

СХЕМА МАСЛЯНОЙ СИСТЕМЫ
Рис. 7

1. Газотурбинный двигатель , 2. Топливный насос-регулятор, 3. Штуцер замера давления масла (стендовый),
4. Сигнализатор давления масла, 5. Штуцер замера температуры масла (стендовый), 6. Вентилятор
7. Маслоколонка, 8. Редуктор, 9. Наддув лабиринтов, 10. Генератор, 11. Масляный бак, 12. Щуп для замера количества масла, 13. Заливная горловина, 14. Патрубок суфлера, 15. Пеногаситель, 16. Сливной краник из маслобака, 17. Сливной краник из редуктора, 18. Редукционный клапан, 19. Масляный насос,
20. Предохранительный клапан, 21. Фильтр, 22. Лабиринт вентилятора, 23. Опора ротора вентилятора, 24. Опора компрессора, 25. Опора турбины, 26. Наддув лабиринтов, 27. Центробежный суфлер, 28. Отсечной клапан

1.4.1. Общие сведения

Турбогенераторная установка ТГ-16М оборудована автономной замкнутой циркуляционной системой смазки, обеспечивающей постоянную подачу масла к трущимся поверхностям для уменьшения трения и отвода тепла.

Для смазки двигателя и редуктора в процессе работы применяется масло 36/1 или ИПМ-І0. Для . консервации установки, применяется трансформаторное масло или масло МК-8.

В масляную систему входят следующие элементы: масляный бак 11 (рис. 7), масляный насос 19 с масляным фильтром 21, центробежный суфлер 27, сигнализатор давления 4 и трубопроводы.

Контроль минимального давления масла в системе производится сигнализатором давления СД-24А. Замер температуры масла в условиях стенда производится датчиком, уста­навливаемым на маслораспределительной колонке штуцером 5.

1.4.2. Маслонасос

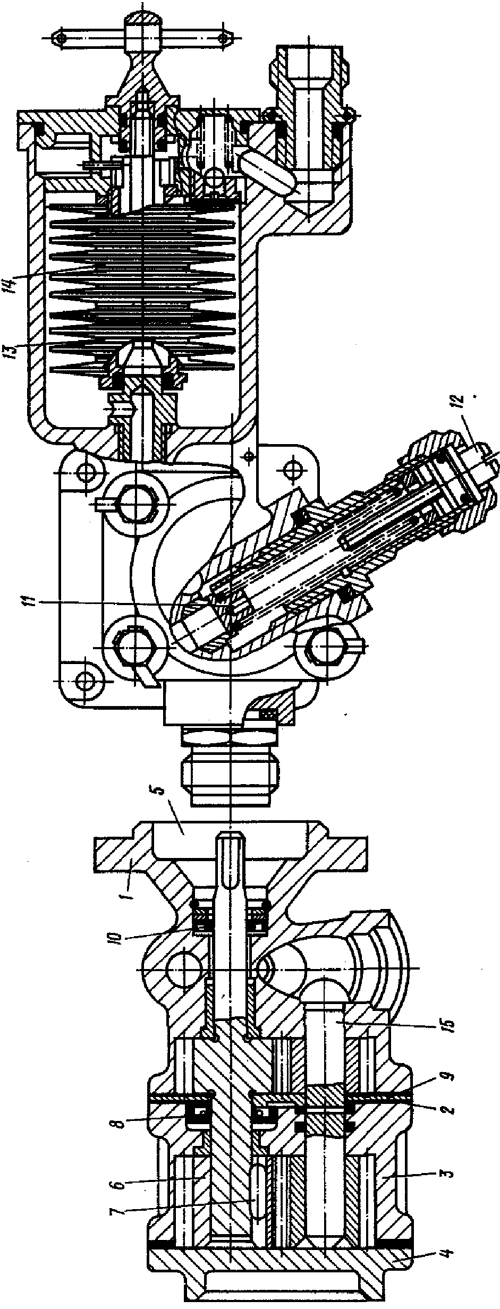

Масляный насос - шестеренчатого типа, двухсекционный. Состоит из следующих элемен­тов: корпуса I (рис. 8), проставки 2, среднего корпуса 3 и крышки 4, внутри которых размещены нагнетающая, откачивающая секции и масляный фильтр 13.

1. Корпус

2. Проотавка

3. Средний корпус

4. Крышка

5. Ведущий валик

6. Шестерня откачивающей секции

7. Шпонка

8. Сальник

9. Кольцо уплотнительное

10. Сальник

11. Редукционный клапан

12. Регулировочный винт

13. Фильтр

14. Фильтрующий элемент

15. Ось шестерни

МАСЯЛЯННЫЙ НАСОС
Рис. 8
