АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Основной топливный насос (насос-датчик)

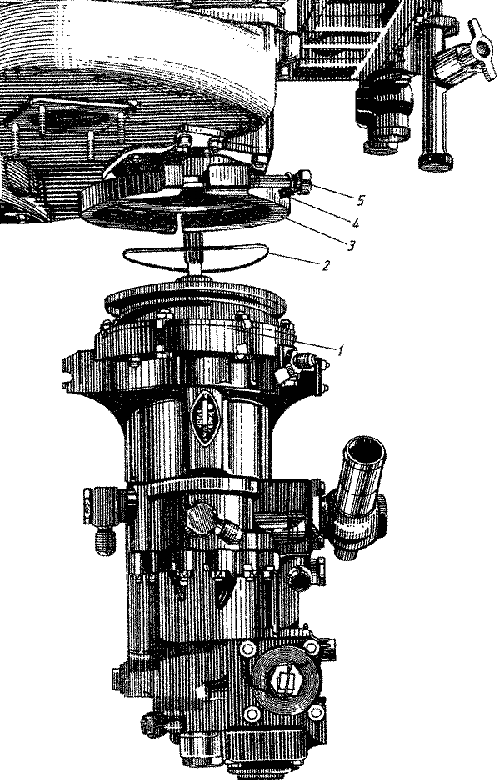

ОСНОВНОЙ ТОПЛИВНЫЙ НАСОС
Рис.8
№
рисунка
позиции
|
Наименование |
Обозначение |
Коли
чество |
Применяемость |
| Рис.8 |
ОСНОВНОЙ ТОПЛИВНЫЙ НАСОС |
| 1 |
Насос-датчик топливный |
НД-24МК
НД-24Т
НД-24Т |
1
1
1 |
Для АИ-24 2 серии
Для АИ-24Т
Для АИ-24ВТ |
| 2 |
Кольцо уплотнительное |
102-108-25-2-043А ОСТІ 00980-80 |
1 |
|
| 3 |
Хомут (из двух половин) |
24-506-068 |
1 |
|
| 4 |
Шайба контровочная |
0-4-5023 |
2 |
|
| 5 |
Болт |
20-156-014 |
2 |
|

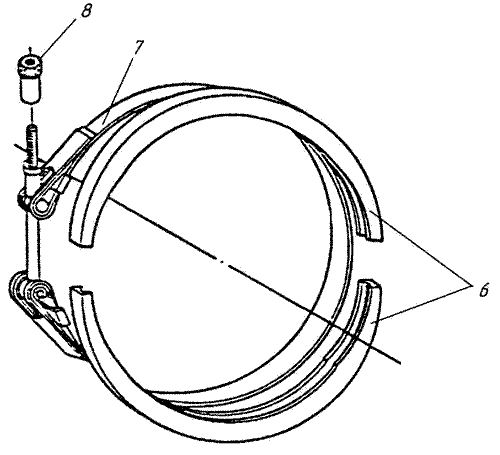

| При креплениибыстросъемным ленточнымхомутом |
| 6 |
Колодки |
25.06.00.154 |
2 |
|
| 7 |
Хомут ленточный |
0000095090-01 |
1 |
|
| 8 |
Гайка |
1-1
ОСТІ 11105-73 |
1 |
|
