АВИАЦИОННЫЕ ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии, АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации



- Расположение агрегатов и узлов на двигателе

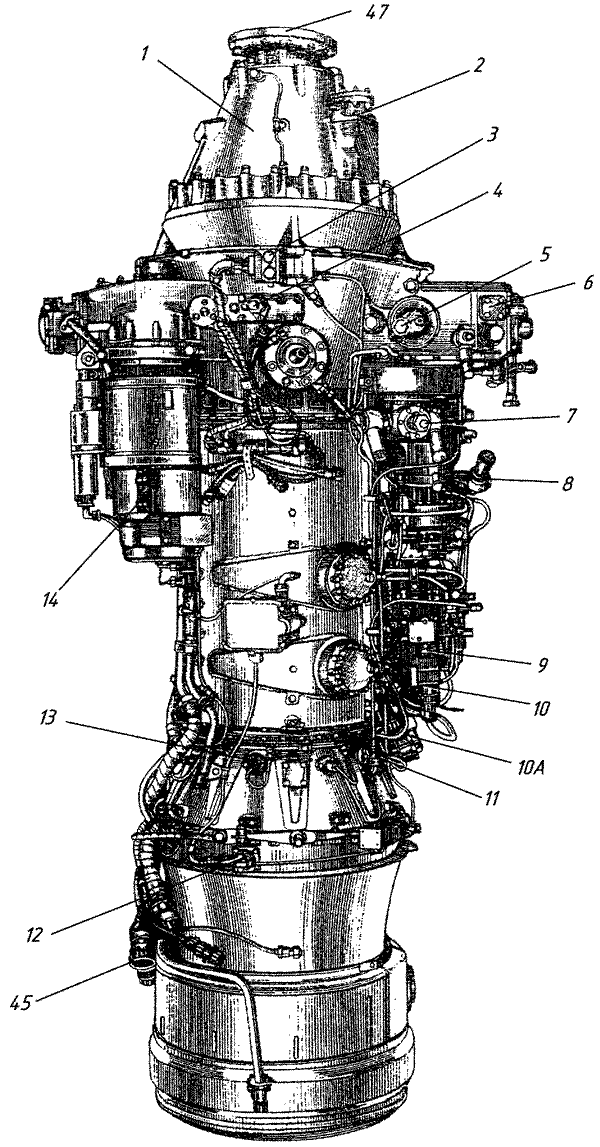

РАСПОЛОЖЕНИЕ АГРЕГАТОВ И УЗЛОВ НА ДВИГАТЕЛЕЙ (ВИД СПРАВА)
Рис.1

Номер
рисунка позиции		 Наименование Обозначение Кол.
на
дв-ль
 Примечание
АИ-24
2 серии		 АИ-24Т АИ-24ВТ
Рис. I РАСПОЛОЖЕНИЕ АГРЕГАТОВ И УЗЛОВ НА ДВИГАТЕЛЕ (ВИД СПРАВА)
1 Редуктор 24-511-953 24-511-953 24-511-953 1
2 Маслонасос измерителя крутящего момента 24-507-919 24-507-919 24-507-919 1
3 Датчик автофлюгера по крутящему моменту 24-510-810 24-510-810 24-510-810 1
4 Клапан редукционный системы флюгирования по отрицательной тяге 24-06-906 24-06-906 24-06-906 1
5 Маслофильтр лобового картера 24-507-923 24-507-923 24-507-923 1
6 Маслоагрегат 0240701000-01 0240701000-01 0240701000-01 1
7 Насос топливный подкачивающий БНК-10И БНК-10И БНК-10И 1
8 Основной топливный насос НД-24МК НД-24Т НД-24Т 1
9 Автомат дозировки топлива АДТ-24М АДТ-24Т АДТ-24Т-2 1
10 Электромагнитный клапан пускового топлива 24-509-918 24-509-918 24-509-918 1
10A Корпус маслофильтров с термо- стружкосигнализаторами 24-507-920-01 24-507-920-01 24-507-920-01 1
11 Маслофильтр в трубопроводе подвода масла к задним опорам ротора двигателя 24-507-922 24-507-922 24-507-922 1
12 Воспламенители:
левый
правый
24-503-990
24-503-990-1
24-503-990
24-503-990-1
24-503-990
24-503-990-1
13 Форсунка топливная рабочая ФР-24А
24.03.04.030		 ФР-24Д 24,03.04.080 ФР-24Д 24,03.04.080 8
14 Стартер-генератор СТГ-18ТМО-1000 СТГ-18ТМО-1000 СТГ-18ТМО-1000 1
15 Электроколлектор правый 24-509-926
16 Вал винта 24-511-801 24-511-801 24-511-801 1

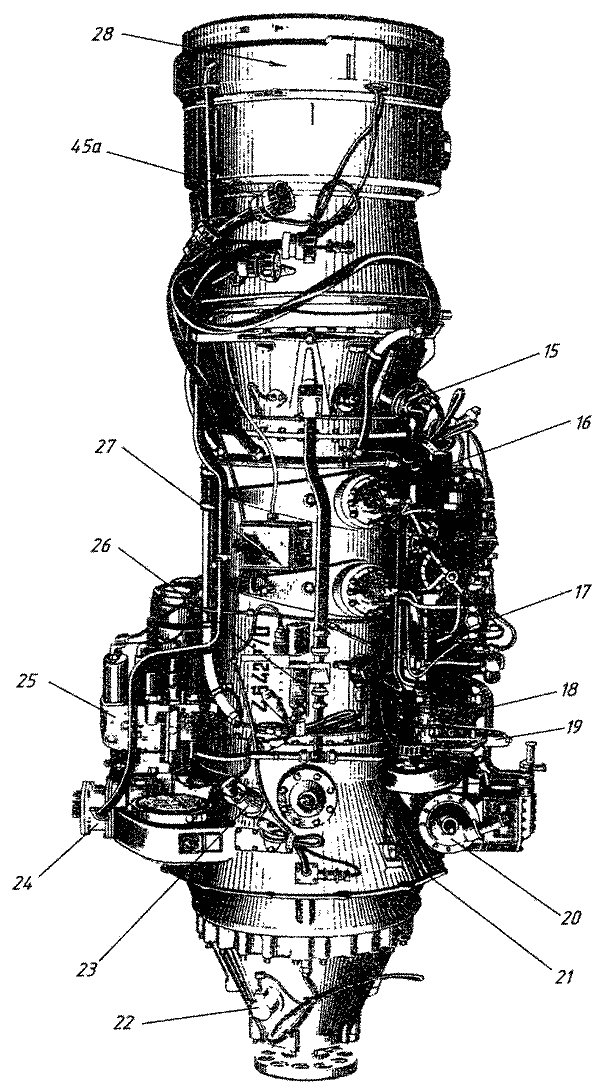

РАСПОЛОЖЕНИЕ АГРЕГАТОВ И УЗЛОВ НА ДВИГАТЕЛЕ (ВИД СЛЕВА)
Рис. II

Номер
ри сунка позиции		 Наименование Обозначение Кол.
на
дв-ль
 Примечание
АИ-24
2 серии		 АИ-24Т АИ-24ВТ
Рис. I РАСПОЛОЖЕНИЕ АГРЕГАТОВ И УЗЛОВ НА ДВИГАТЕЛЕ (ВИД СЛЕВА)
1 Редуктор 24-511-953 24-511-953 24-511-953 1
15 Фильтр воздушный 24-510-915 24-510-915 24-510-915 1
16 Клапан перепуска воздуха из компрес­сора 24-501-913 24-501-913 24-501-913 4
17 Выключатель стартера-генератора ВС-1А ВС-1А ВС-1А 1
18 Датчик корректора частоты вращения ДТЭ-1 ДТЭ-1 ДТЭ-1 1
19 Влагоотстойник 24-510-908 24-510-908 24-510-908 1
20 Воздухоотделитель 24-507-916 24-507-916 24-507-916 1
21 Приемник полного давления 24-10-901 24-10-901 24-10-901 1
22 Клапан электромагнитный 24-09-968 24-09-968 24-09-968 1
23 Сигнализатор обледенения СО-4А
или СО-4АМ		 СО-4А
или СО-4АМ		 СО-4А
или СО-4АМ		 1
24 Суфлер центробежный ЦС-24А
24-507-908		 ЦС-24А
24-507-908		 ЦС-24А
24-507-908		 I
25 Регулятор частоты вращения Р68ДК-24 Р68ДК-24 Р68ДК-24 1
26 Клапан перепуска воздуха на обогрев ВНА 24-501-910 24-501-910 24-501-910 1
27 Агрегат зажигания 1КНИ-11Б-Т 1КНИ-11Б-Т 1КНИ-11Б-Т 2
28* Термопара Т-80-Т Т-80-Т Т-80-Т 12
29** Колодка соединительная К-80 К-80 К-80 1
30** Агрегаты системы ПРТ:
а. Усилитель регулятора температуры
б. Высотный корректор
в. Усилитель корректора частоты вращения
г. Блок стабилизации
УРТ-24А 4 серии
ДВК
УКО-24Б 4 серии
БС-24А
УРТ-24А 4 серии
ДВК
УКО-24Б 4 серии
БС-24А
УРТ-24А 4 серии
ДВК
УКО-24Б 4 серии
БС-24А
1

1
1

45а Электроколлектор левый 0240903000     1
