АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Автомат дозировки топлива (АДТ)
- Шпильки на двигателе для крепления автомата дозировки топлива
- Детали для монтажа на двигатель автомата дозировки топлива
![](detail-24/images/detail-2/202.gif)

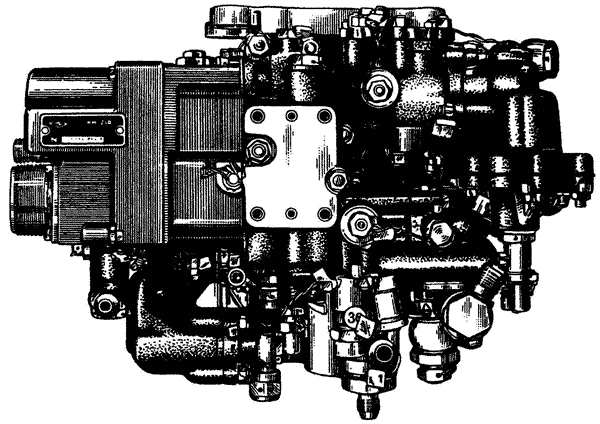

АВТОМАТ ДОЗИРОВКИ ТОПЛИВА (АДТ)
Рис.9
![](detail-24/images/detail-2/203.gif)

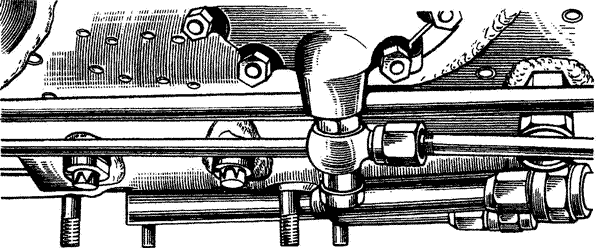

ШПИЛЬКИ НА ДВИГАТЕЛЕ ДЛЯ КРЕПЛЕНИЯ АВТОМАТА ДОЗИРОВКИ ТОПЛИВА
Рис. 9а
![](detail-24/images/detail-2/204.gif)

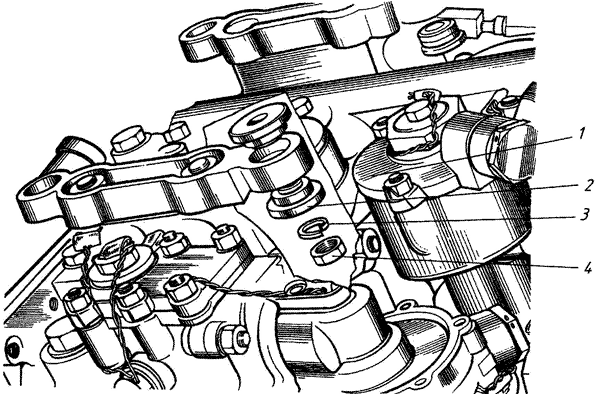

ДЕТАЛИ ДЛЯ МОНТАЖА
НА ДВИГАТЕЛЬ АВТОМАТА ДОЗИРОВКИ ТОПЛИВА
Рис. 96
№
рисунка
позиции |
Наименование |
Обозначение |
Коли
чество |
Применяемость |
Рис. 96 |
ДЕТАЛИ ДЛЯ МОНТАЖА НА ДВИГАТЕЛЬ
АВТОМАТА ДОЗИРОВКИ ТОПЛИВА |
1 |
Автомат дозировки топлива |
АДТ-24М
|
1
|
Для АИ-24 2 серии |
|
|
АДТ-24Т |
1 |
Для АИ-24Т |
|
|
АДТ-24Т-2 |
1 |
Для АИ-24ВТ |
2 |
Амортизатор |
482.029 |
8 |
|
3 |
Шайба пружинная |
8 Кд
ОСТ1 11532-74 |
4 |
|
4 |
Гайка |
8 Кд
ОСП 33207-89 |
4 |
|
