АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Электромагнитный клапан пускового топлива

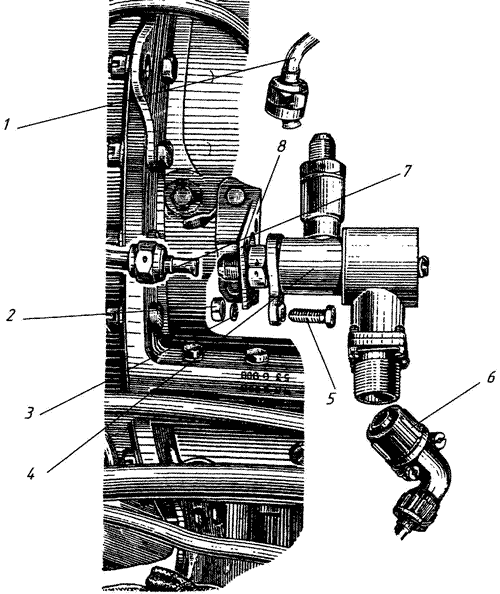

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПУСКОВОГО ТОПЛИВА
Рис. 10
№
рисунка
позиции
|
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 10 |
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПУСКОВОГО ТОПЛИВА |
| 1 |
Трубопровод |
24-508-826 |
1 |
|
| 2 |
Гайка |
5 Кд
ОСТІ 33207-89 |
3 |
|
| 3 |
Шайба пружинная |
5 Кд
ОСТІ 11532-74 |
3 |
|
| 4 |
Клапан электромагнитный |
24-509-918 |
1 |
|
| 5 |
Болт |
5-16 Кд
ОСТІ 31241-86 |
3 |
|
| 6 |
Разъем штепсельный |
ШР16У2ЭШ5 |
1 |
|
| 7 |
Трубопровод |
24-08-850 |
1 |
|
| 8 |
Кронштейн |
24-09-116 |
1 |
|
