АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Корпус маслофильтров с термостружкосигнализаторами

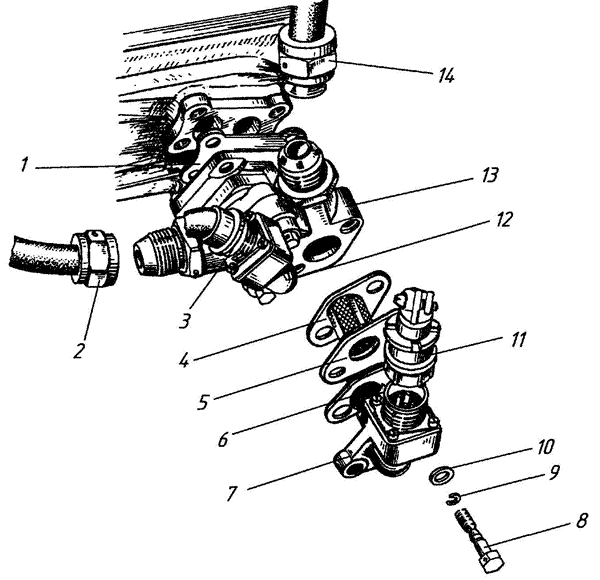

КОРПУС МАСЛОФИЛЬТРОВ
С ТЕРМОСТРУЖКОСИГНАЛИЗАТОРАМИ
Рис. 10а
№
рисунка
позиции
|
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 10а |
КОРПУС МАСЛОФИЛЬТРОВ С ТЕРМОСТРУЖКОСИГНАЛИЗАТОРАМИ |
| 1 |
Прокладка |
24-1003-022 |
1 |
|
| 2 |
Трубопровод |
24-507-869 |
1 |
|
| 3 |
Штепсельный разъем - розетка |
2РМД18КПН4Г5В1 |
1 |
|
| 4 |
Прокладка |
24-507-200 |
2 |
|
| 5 |
Фильтр собранный |
24-507-877 |
2 |
|
| 6 |
Прокладка |
24-507-201 |
2 |
|
| 7 |
Сигнализатор турбины собранный (термостружкосигнализатор) |
24-507-899-01 |
1 |
|
| 8 |
Болт |
0-0-0332 |
4 |
|
| 9 |
Кольцо стопорное круглое |
562М56-6
Хим.окс. фос. |
4 |
|
| 10 |
Шайба |
1-6-12Кд
ОСТІ 34507-80 |
4 |
|
| 11 |
Штепсельный разъем - розетка |
2РМД18КУН4Г5В1 |
1 |
|
| 12 |
Сигнализатор компрессора собранный (термостружкосигнализатор) |
24-507-898 |
1 |
|
| 13 |
Корпус маслофильтров собранный |
24-507-873 |
1 |
|
| 14 |
Трубопровод |
24-507-868 |
1 |
|
