АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Редуктор, Вал винта
РЕДУКТОР

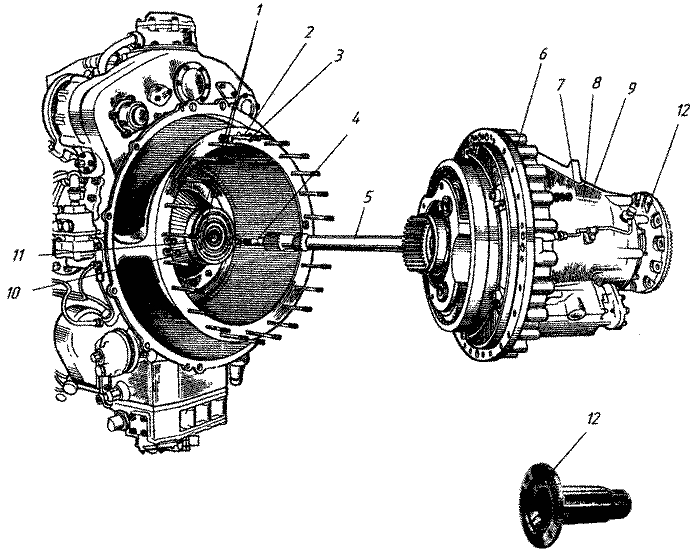

Рис.1
№ рисунка
позиции |
Наименование |
Обозначение |
Коли
чество |
Применяемость |
| Рис. 1 |
РЕДУКТОР
|
| |
Кольцо уплотнительное |
012-015-19-2-043А |
|
|
| |
|
ОСТІ 00980-80 |
8 |
|
| 2 |
Втулка |
24-511-043 |
5 |
|
| 3 |
Кольцо уплотнительное |
0-5-0264 |
20 |
|
| 4 |
Кольцо регулировочное |
24-01-142 |
I |
|
| 5 |
Ведущий вал собранный |
24-511-926 |
I |
|
| 6 |
Редуктор |
24-511-953 |
I |
|
| 7 |
Шайба |
2-10-18Кд Хим.пас.
ОСТІ 34508-80 |
24 |
|
| 8 |
Шайба пружинная |
10-Кд
ОСТІ 111532-74 |
24 |
|
| 9 |
Гайка |
24-06-110 |
24 |
|
| 10 |
Втулка |
24-511-044 |
I |
|
| 11 |
Втулка |
24-511-138 |
2 |
|
| 12 |
Вал винта |
24-511-801
240511801 |
1
1 |
|
