АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Маслофильтр в трубопроводе подвода масла на смазку заднего подшип ника компрессора и подшипника турбины
МАСЛОФИЛЬТР
В ТРУБОПРОВОДЕ ПОДВОДА МАСЛА НА СМАЗКУ ЗАДНЕГО ПОД-
ШИПНИКА КОМПРЕССОРА И ПОДШИПНИКА ТУРБИНЫ

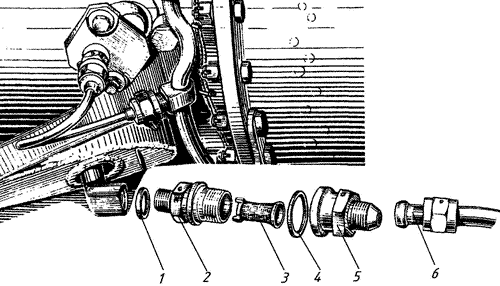

Рис. 11
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 11 |
МАСЛОФИЛЬТР В ТРУБОПРОВОДЕ ПОДВОДА МАСЛА НА СМАЗКУ ЗАДНЕГО ПОДШИПНИКА КОМПРЕССОРА И ПОДШИПНИКА ТУРБИНЫ |
| 1 |
Кольцо уплотнительное |
ЗЗМ51-18-14,2-2,5 |
1 |
|
| 2 |
Переходник |
24-507-195 |
1 |
|
| 3 |
Фильтр |
24-507-888 |
1 |
|
| 4 |
Кольцо уплотнительное |
027-031-25-2-043А
ОСТІ 00980-80 |
1 |
|
| 5 |
Штуцер |
20-1007-376 |
1 |
|
| 6 |
Трубопровод |
24-757-816 |
1 |
|
