АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Форсунка топливная рабочая
ФОРСУНЬСА ТОПЛИВНАЯ РАБОЧАЯ

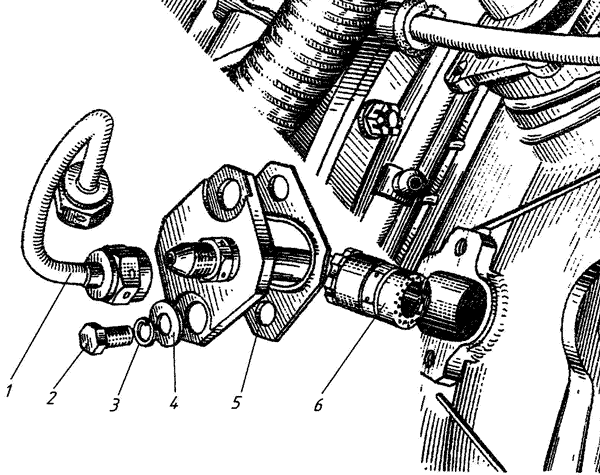

Рис. 13
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 13 |
ФОРСУНКА ТОПЛИВНАЯ РАБОЧАЯ |
| 1 |
Трубопровод |
24-03-959 |
1 |
|
| 2 |
Болт |
0-0-0146 |
2 |
|
| 3 |
Шайба пружинная |
6Кд
ОСТІ 11532-74 |
2 |
|
| 4 |
Шайба |
24-03-364 |
2 |
|
| 5 |
Прокладка |
24-503-862 |
1 |
|
| 6 |
Форсунка рабочая |
ФР-24А
24.03.04.030
ФР-24Д
24.03.04.80
ФР-24Д
24.03.04.80 |
1
1
1 |
Для АИ-24 2 серии
Для АИ-24Т
Для АИ-24ВТ |
