АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Маслонасос измерителя крутящего момента
МАСЛОНАСОС ИЗМЕРИТЕЛЯ КРУТЯЩЕГО МОМЕНТА

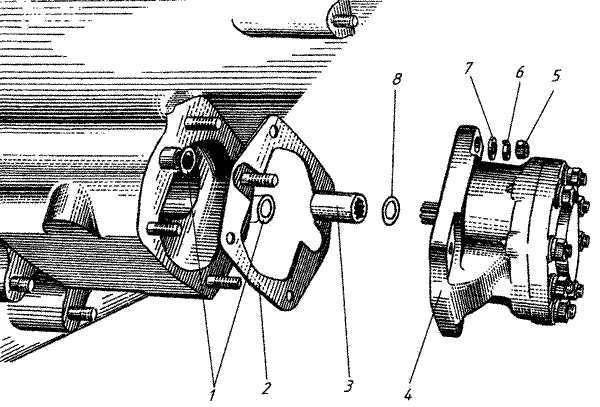

Рис.2
| № рисунка ипозиции |
Наименование |
Обозначение |
Коли
чество |
Применяемость |
| Рис. 2 |
МАСЛОНАСОС ИЗМЕРИТЕЛЯ КРУТЯЩЕГО МОМЕНТА |
| 1 |
Кольцо угаютнительное |
012-015-19-2-043А
ОСТ1 00980-80 |
2 |
|
| 2 |
Прокладка |
24-07-060 |
1 |
|
| 3 |
Втулка шлицевая |
24-507-081 |
1 |
|
| 4 |
Маслонасос |
24-507-919 |
1 |
|
| 5 |
Гайка |
8 Кд
ОСТ1 33207-89
|
4 |
|
| 6 |
Шайба пружинная |
8 Кд
ОСТ1 11532-74 |
4 |
|
| 7 |
Шайба |
1,5-8-14 Кд
ОСТ1 34508-80 |
4 |
|
| 8 |
Кольцо стопорное |
562 М 56-10 Окc. |
1 |
|
