АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Выключатель стартера-генератора

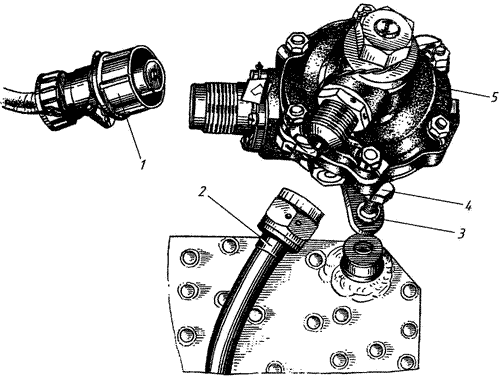

ВЫКЛЮЧАТЕЛЬ СТАРТЕРА-ГЕНЕРАТОРА
Рис. 17
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
тво |
Применяемость |
| Рис. 17 |
ВЫКЛЮЧАТЕЛЬ СТАРТЕРА-ГЕНЕРАТОРА |
| 1 |
Разъем штепсельный |
ШР16П1ЭШЗ |
1 |
|
| 2 |
Трубопровод |
24-508-828 |
1 |
|
| 3 |
Шайба пружинная |
6 Кд
ОСТІ 11532-74 |
2 |
|
| 4 |
Винт |
6-14 Кд
ОСТ 31502-80 |
2 |
|
| 5 |
Выключатель стартера |
ВС-1А |
1 |
|
