АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Датчик автофлюгера по крутящему моменту

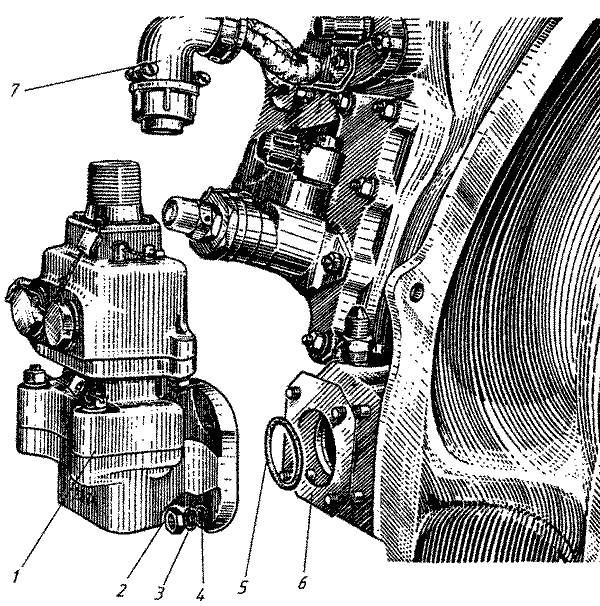

ДАТЧИК АВТОФЛЮГЕРА ПО КРУТЯЩЕМУ МОМЕНТУ
Рис.3
№
рисунка позиции
|
Наименование |
Обозначение |
Коли
чество |
Применяемость |
| Рис.3 |
ДАТЧИК АВТОФЛЮГЕРА ПО КРУТЯЩЕМУ МОМЕНТУ |
| 1 |
Датчик автофлюгера |
24-510-810 |
1 |
|
| 2 |
Гайка |
6Кд
ОСТІ 33207-89 |
4 |
|
| 3 |
Шайба пружнішая |
6Кд
ОСТ1 11532-74 |
4 |
|
| 4 |
Шайба |
1,5-6-12 Кд
ОСТ1 34507-80 |
4 |
|
| 5 |
Кольцо уплотнительное |
028-032-25-2-043А
ОСТ1 00980-80 |
1 |
|
| 6 |
Прокладка |
24-10-025 |
1 |
|
| 7 |
Разъем штепсельный |
ШР20У4ЭШ8 |
1 |
|
