АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Регулятор частоты вращения
РЕГУЛЯТОР ЧАСТОТЫ ВРАЩЕНИЯ

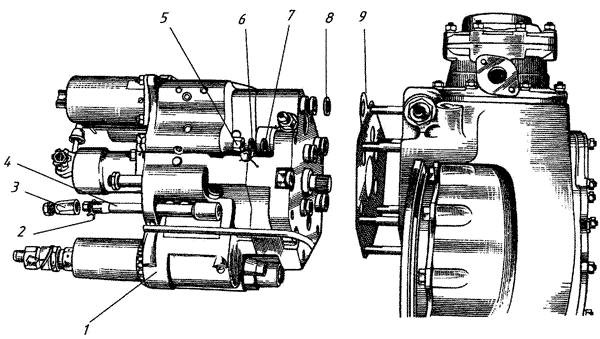

Рис. 25
№
рисунка
позиции |
Наименование |
Обозначение |
Кол
во |
Применяемость |
| Рис. 25 |
РЕГУЛЯТОР ЧАСТОТЫ ВРАЩЕНИЯ |
| 1 |
Регулятор частоты вращения |
Р68ДК-24 |
1 |
|
| 2 |
Шайба |
Р68ДТ-307 |
3 |
|
| 3 |
Контргайка |
Р60-595С |
3 |
|
| 4 |
Гайка крепления регулятора |
Р68ДК-233 |
3 |
|
| 5 |
Гайка 10x1,5 |
24-06-110 |
3 |
|
| 6 |
Шайба пружинная |
ЮКд
ОСТ1 11532-74 |
3 |
|
| 7 |
Шайба |
2,5-10-18 Кд Хим. пас.
ОСТ1 34508-80 |
3 |
|
| 8 |
Кольцо уплотнительное |
Н59185-Ф |
5 |
|
| 9 |
Прокладка привода |
Р68И-139 |
1 |
|
