АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Клапан редукционный в командном канале системы флюгирования по отрицательной тяге

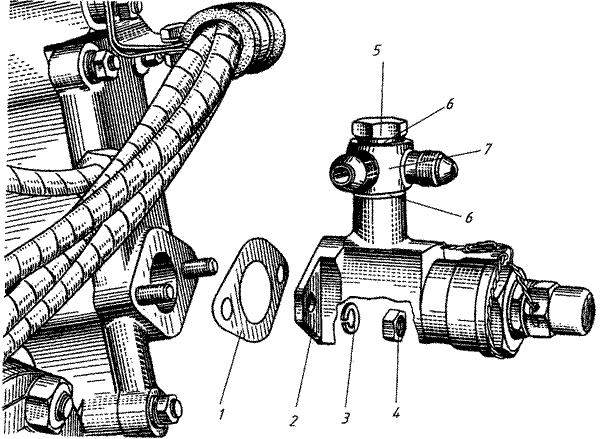

КЛАПАН РЕДУКЦИОННЫЙ В КОМАНДНОМ КАНАЛЕ СИСТЕМЫ
ФЛЮГИРОВАНИЯ ПО ОТРИЦАТЕЛЬНОЙ ТЯГЕ
Рис.4
| № рисунка позиции |
Наименование |
Обозначение |
Коли
чество |
Применяемость |
| Рис.4 |
КЛАПАН РЕДУКЦИОННЫЙ В КОМАНДНОМ КАНАЛЕ СИСТЕМЫ
ФЛЮГИРОВАНИЯ ПО ОТРИЦАТЕЛЬНОЙ ТЯГЕ |
| 1 |
Прокладка |
24-06-127 |
1 |
|
| 2 |
Клапан редукционный |
24-06-906 |
1 |
|
| 3 |
Шайба пружинная |
6Кд
ОСТІ 11532-74 |
2 |
|
| 4 |
Гайка |
6Кд
ОСТІ 33207-89 |
2 |
|
| 5 |
Штуцер с фильтром
– фильтр
– кольцо стопорное |
24-1006-930-01
0241006940
0-4-0322 |
1
1
1 |
|
| 6 |
Кольцо уплотнительное |
ЗЗМ51-16-122-1 |
2 |
|
| 7 |
Штуцер угловой |
0-8-5032 |
1 |
|
