АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Трубопроводы масляные
ТРУБОПРОВОДЫ МАСЛЯНЫЕ

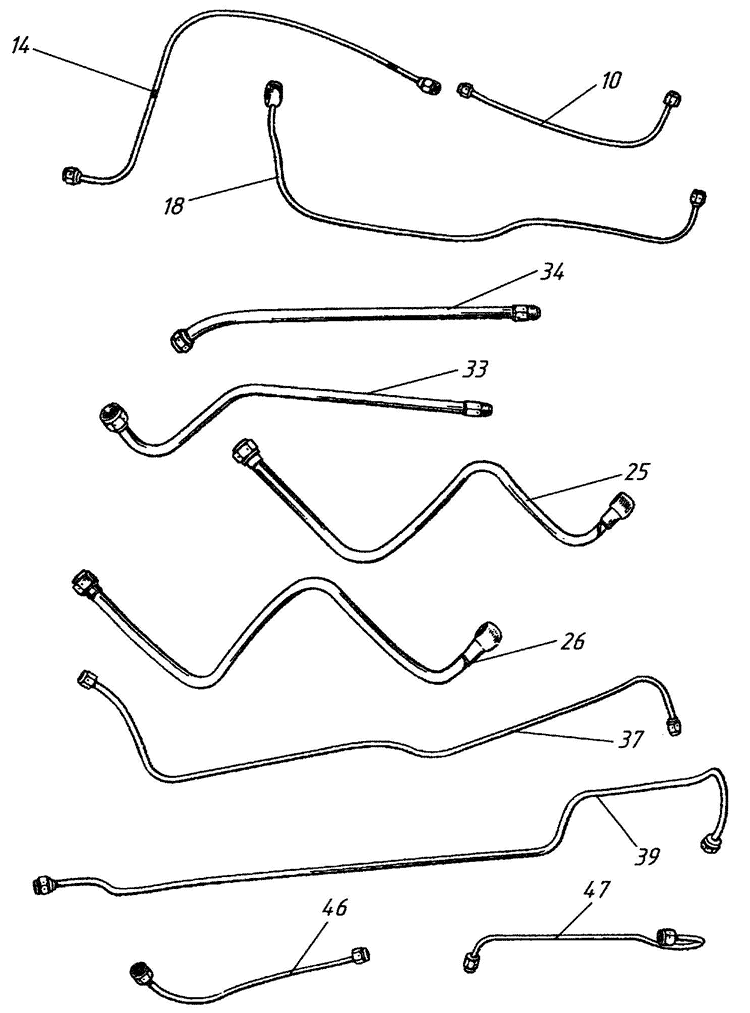

Рис. 38
№
рисунка
позиции
|
Наименование
|
Обозначение
|
Кол
во
|
Применяемость
|
| Рис. 38
|
ТРУБОПРОВОДЫ МАСЛЯНЫЕ |
| 10 |
Отвод масла от Р68ДК-24 к крану блокировки АДТ |
24-508-824 |
1 |
|
| 14 |
Отвод масла от Р68ДК-24 к крану блокировки АДТ |
24-508-825 |
1 |
|
| 18 |
Слив масла от крана блокировки АДТ в коробку приводов |
24-507-863 |
1 |
|
| 25 |
Откачка масла от заднего подшипника компрессора |
24-507-869 |
1 |
|
| 26 |
Откачка масла от подшипника турбины |
24-507-868 |
1 |
|
| 33 |
Откачка масла от подшипника турбины |
24-507-847 |
1 |
|
| 34 |
Откачка масла от заднего подшипника компрессора. |
24-07-846 |
1 |
|
| 37 |
Подвод масла от измерителя крутящего моменга к ограничителю ИКМ АДТ |
24-508-819 |
1 |
|
| 39 |
Подвод масла для смазки заднего подшипника компрессора и подшипника турбины |
24-507-889 |
1 |
|
| 46 |
Подвод масла к редукционному клапану командного канала |
24-508-838 |
1 |
|
| 47 |
Подвод масла к Р68ДК-24 от датчика отрицательной тяги |
24-508-839 |
1 |
|
