АВИАЦИОННЫЕ
ТУРБОВИНТОВЫЕ ДВИГАТЕЛИ
АИ-24 2-серии,
АИ-24Т и АИ-24ВТ
Иллюстрированный каталог
деталей и узлов, замена которых
разрешается в эксплуатации
|
- Маслофильтр лобового картера и сигнализатор перепада давления масла
МАСЛОФИЛЬТР ЛОБОВОГО КАРТЕРА И
СИГНАЛИЗАТОР ПЕРЕПАДА ДАВЛЕНИЯ МАСЛА

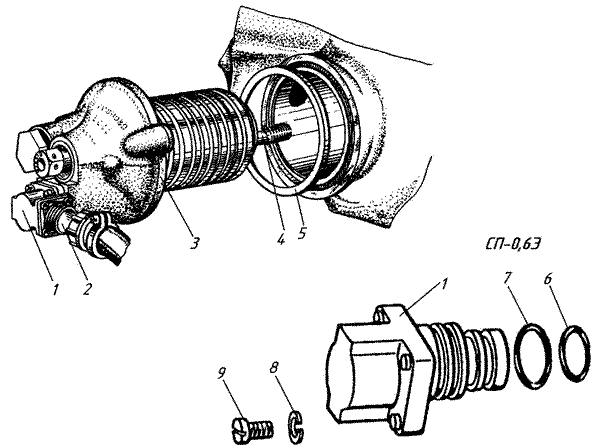

Рис.5
№
рисунка
позиции |
Наименование |
Обозначение |
Коли
чество |
Применяемость |
| Рис. 5 |
МАСЛОФИЛЬТР ЛОБОВОГО КАРТЕРА
И СИГНАЛИЗАТОР ПЕРЕПАДА ДАВЛЕНИЯ МАСЛА |
| 1 |
Датчик перепада давления |
СП-0,6Э |
1 |
|
| 2 |
Розетка |
2РМ14КУН4Г5В1 |
1 |
|
| 3 |
Фильтр |
24-507-923 |
1 |
|
| 4 |
Болт |
24-07-138 |
1 |
|
| 5 |
Кольцо уплотнительное |
20-757-111 |
1 |
|
| 6 |
Кольцо уплотнительное СП-0,6Э |
013-016-19-2-043А
ОСТ1 00980-80 |
1 |
|
| 7 |
Кольцо уплотнительное |
016-020-20-25-2-043А
ОСТ1 00980-80 |
1 |
|
| 8 |
Шайба |
4 Кд
ОСТ1 11532-74 |
4 |
|
| 9 |
Винт |
4988А-4-18 |
4 |
|
