— Обтекатель блистера штурмана

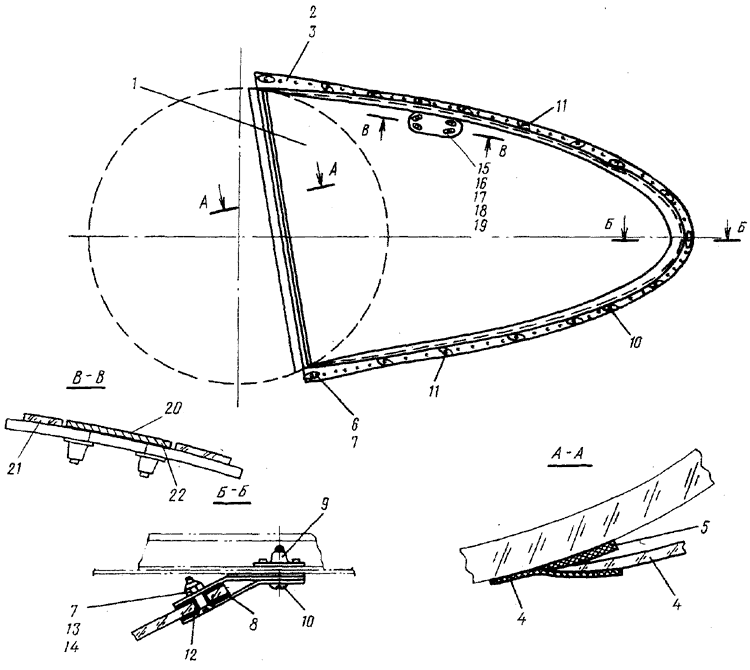

Рис.12. ОБТЕКАТЕЛЬ БЛИСТЕРА ШТУРМАНА
Pig.12. NAVIGATOR'S BLISEEH FAIHIKG



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  26-0204-70 ОБТЕКАТЕЛЬ БЛИСТЕРА ШТУРМАНА (см. 2.1. рис.1, поз.15)
NAVIGATOR'S BLISTER PAIRING (See 2.1. Fig-1, Item No.15)		 I
12 - 1 26-0204-70-3 . Обтекатель
Pairing		 I
2 26-0204-70-5 . Окантовка
Trimming		 I
3 26-0204-70-7 . Окантовка
Trimming		 I
4 26-0204-70-21 . Наклейка
Trimming		 I
5 26-0204-70-13 . Прокладка
Gasket		 I
6 26-0204-62 . Болт анкерный
Anchor bolt		 2
7 3373A-5 Кд . Гайка Nut 24
8 26-0204-70-9 . Прокладка
Gasket		 2
9 775AH-3 . Гайка
Nut		 14
10 3172A-5-16 Кд . Винт
Screw		 10
11 3172A-5-14 Кд . Винт
Screw		 4
12 717AH5-12-4 . Втулка
Bushing		 22
13 3072A-5-I6 Кд . Болт
Bolt		 22
14 340IA-1-5-10 . Шайба
Washer		 22
12 - 15 3063A-3-14 Кд . Болт
Bolt		 8
16 3373A-3 Кд . Гайка
Nut		 8
17 3402A-0,5-3-6 Кд . Шайба
Washer		 8
18 3172A-4-16 Кд . Винт
Screw		 4
19 774АН-2 . Гайка
Nut		 4
20 26-0204-71-9 . Крышка
Cover		 I
21 26-0204-71-5 . Окантовка
Trimming		 I
22 26-0204-71-7 . Прокладка
Gasket		 I
