— Крышка нижнего аварийного люка. Окантовка нижнего аварийного люка

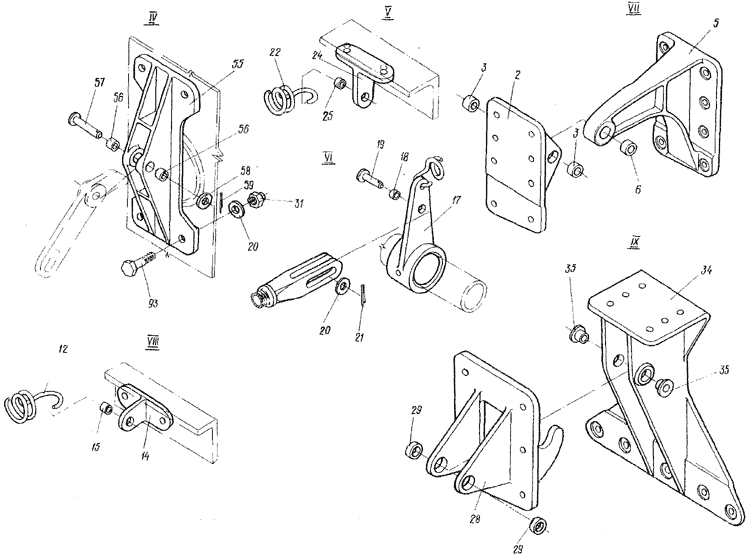

Рис.13. КРЫШКА НИЖНЕГО АВАРИЙНОГО ЛЮКА. ОКАНТОВКА НИЗШЕГО АВАРИЙНОГО ЛЮКА. (На 3 листах. Лист I)
Pig.13. VENTRAL EMERGENCY HATCH COVER. VENTRAL EMERGENCY HATCH FRAMING. (Sheet 1 of 3)

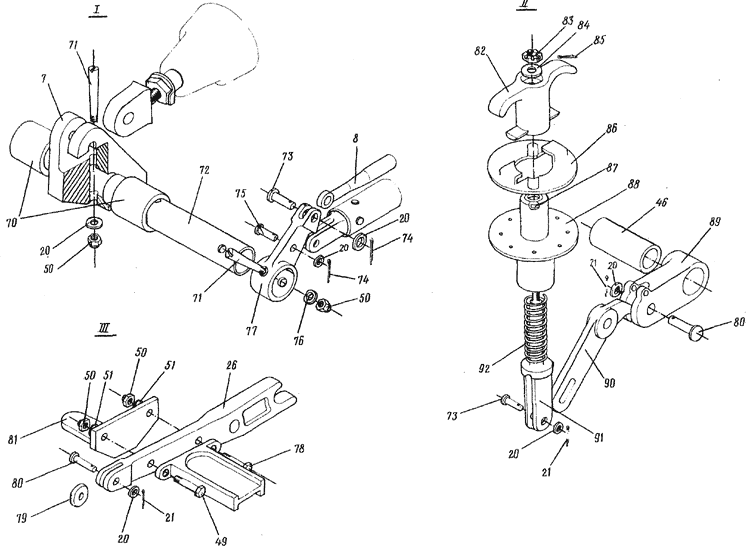

Рис.13. КРЫШКА НШШЕГО АВАРИЙНОГО ЛЮКА. ОКАНТОВКА НИЖНЕГО АВАРИЙНОГО ЛЮКА. (На 3 листах. Лист 2)
Pig.l3. VENTRAL EMERGENCY HATCH COVER. VENTRAL EMERGENCY HATCH FRAMING. (Sheet 2 of 3)

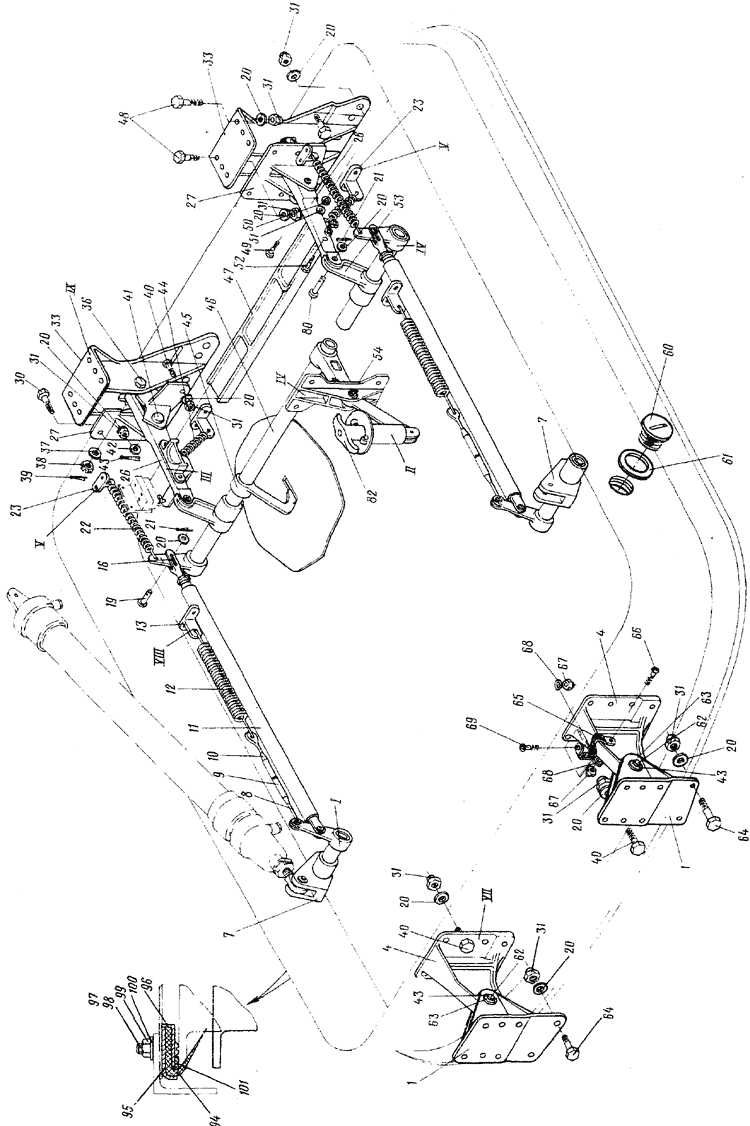

Рис.13. КРЫШКА НИЖНЕГО АВАРИЙНОГО ЛЮКА. ОКАНТОВКА НИЖНЕГО АВАРИЙНОГО ЛЮКА. (На 3 листах. Лист 3)
Pig.13. VENTRAL EMERGENCY HATCH COVER. VENTRAL EMERGENCY HATCH FRAMING. (Sheet 3 of 3)



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  26-0223-50 КРЫШКА НИЖНЕГО АВАРИЙНОГО ЛЮКА (см. 2.1, рис.І, поз.17)
VENTRAL EMERGENCY HATCH COVER (See 2-1, Hg.l, Item ЯоЛ7)		 I
13-1 26-0223-67-1 . Кронштейн правый
Bracket, RH		 I
  26-0223-67-2 . Кронштейн левый
Bracket, LH		 I
2 26-0223-67-3 . Кронштейн правый
Bracket, RH		 I
  26-0223-67-4 . Кронштейн левый
Bracket, LH		 I
3 24I0A57-I0-I3-8 Кд .. Втулка Bushing 2
4 26-0223-44-I . Кронштейн правый
Bracket, RH		 I
  26-0223-44-2 . Кронштейн левый
Bracket, LH		 1
5 26-0223-44-3 .. Кронштейн правый
Bracket, RH		 1
  26-0223-44-4 .. Кроншяейн левый
Bracket, LH		 I
6 24101-10-13-20 Кд .. Втулка
Bushing		 I
7 26-0223-49 . Кулачок
Gam		 2
8 24ec50-6 Кд . УШКО
Lug		 2
9 240с50-6 Kд . Муфта
Coupling		 2
10 247c50-6 Кд . Ушко
Lug		 2
ІЗ - 11 26-0223-20 . Тяга
Control rod		 2
12 1920A-4-22-I95-11 Кд . Пружина
Spring		 2
ІЗ 26-0223-22 . Кронштейн
Bracket		 2
14 26-0223-22-3 .. Кронштейн
Bracket		 I
15 2410A57-4-64 Кд .. Втулка
Bushing		 I
16 26-0223-14 . Качалка
Bellcrank		 2
17 26-0223-14-7 .. Качалка
Bellcrank		 I
18 2410A57-6-8-5 Кд .. Втулка
Bushing		 I
19 134 ОС 51-6-16-13,5 Ка . Валик
Pin		 2
20 3402A-1-6-12 Кд . Шайба
Washer		 84
21 2x12-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 6
22 26-0223-68 . Пружина
Spring		 2
23 26-0223-23 . Кронштейн
Bracket		 4
24 26-0223-23-3 .. Кронштейн
Bracket		 I
25 3610A-4-5 Кд .. Заклепка трубчатая
Tubular rivet		 I
13 - 26 26-0223-21-1 . Качалка правая
Bellcrank, RH		 I
  26-0223-21-2 . Качалка левая
Bellcrankа LH		 I
27 26-0223-4-1 . Кронштейн правый
Bracket, EH		 I
  26-0223-4-2 . Кронштейн левый
Bracket, LH		 I
28 26-0223-4-3 Кронштейн правый
Bracket, RH		 I
  26-0223-4-4 .. Кронштейн левый
Bracket, LH		 I
29 24IQA57-I0-I3-6 Яд Втулка
Bushing		 2
30 3003A-6-25 Кд . Болт
Bolt		 10
31 3373A-6 Кд . Гайка
Hut		 72
32 Исключена
Deleted
33 26-0223-66-1 . Кронштейн правый
Brsckst, RH		 I
  26-0223-66-2 . Кронштейн левый
Bracket, LH		 I
34 26-0223-66-3 .. Кронштейн правый
Bracket, RH		 I
  26-0223-66-4 .. Кронштейн левый
Bracket, LH		 I
35 24I3A57-I2-I5-8 Кд Втулка
Bushing		 2
36 3024A-I2-64-4,5 Ед . Болт
Bolt		 2
13 - 37 3402A-I-I2-20 Кд . Шайба
Washer		 2
38 334IA-I2 Кд . Гайка Hut 2
39 2,5x25-002 ГОСТ 397-66 . ШПЛИНТ
Cotter pin		 2
40 3003A-6-24 Кд . Болт
Bolt		 40
41 26-0223-25 . Валик
Pin		 2
42 3402A-I,5-10-20 Кд . Шайба
Washer		 2
43 3,2x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 4
44 I920A-I,5-І5-45-II Кд . Пружина
Spring		 2
45 26-0223-59 . Качалка
Belierank		 I
46 26-0223-18 . Ось Axle I
47 26-0223-24 . Траверса
Traverse		 I
48 3003А-6-22 Кд . Болт
Bolt		 18
49 3003А-5-28 Кд . Болт
Bolt		 2
50 3373А-5 Кд . Гайка
Nut		 8
51 3402А-0,8-5-10 Кд . Шайба
Washer		 4
ІЗ - 52 3003A-5-26 Кд . Болт
Bolt		 I
53 26-0223-16 . Крюк
Hook		 I
54 26-0223-51 . Кронштейн
Bracket		 I
55 26-0223-51-3 .. Кронштейн
Bracket		 I
56 24I0A57-8-II-6 Кд .. Втулка
Bushing		 2
57 1340051-8-28-25,5 К? . Валик
Pin		 I
58 3402A-I,5-8-16 . Шайба
Washer		 I
59 2,5x15-002 ГОСТ 397-66 . Шплинт
Cotter pin		 I
60 26-0223-64 . Пробка
Plug		 2
61 26-0223-65 . Кольцо уплотнительное
Packing ring		 2
62 I340C5I-I0-48-42 Кд . Валик Pin 2
63 3402A-2-I0-I8 Кд . Шайба
Washer		 2
64 3003A-6-30 Кд . Болт Bolt 4
65 99AH-7-I80 . Перемичка иеталлизации
Bonding jumper		 2
66 3I72A-4-I0 Кд . Бинт
Screw		 2
67 3320А-4 Кд . Гайка Nut 4
13-68 6057C56-4,2 Кд . Шайба
Washer		 4
69 3I72A-4-9 Кд . Винт
Screw		 2
70 26-0223-36 . Втулка
Bushing		 4
71 3033A-6-32 Кд . Болт
Bolt		 4
72 26-0223-6 . Ось
Axle		 2
73 1340051-6-15-12,5 Kд . Валик
Pin		 3
74 1,6x10-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 4
75 I340C5I-6-18-14,5 Кд . Валик
Pin		 2
76 1249с50-5 . Шайба
Washer		 2
77 26-0225-5 . Качалка
Bellcrank		 2
78 6302XA-5-30 Кд . Болт
Bolt		 I
79 26-0223-17 . Ролик
Roller		 2
80 1340051-6-22-18,5 Кд . Валик
Pin		 3
81 26-0223-50-133 . Упор
Rest		 I
82 26-0223-28 . Ручка
Handle		 I
ІЗ - 83 3336A-6 Кд . Гайка
Nut		 I
84 3402A-2-6-12 Кд . Шайба
Washer		 I
85 1,6x20-002 ГОСТ 397-66 . Шпяшт
Cotter pin		 I
86 26-0223-27 . Фиксатор
Retainer		 I
87 2I86A-7-2 » Кольцо уплотнителъное
Packing ring		 I
88 26-0223-54 . Корпус
Housing		 I
89 26-0223-52 . Качалка
Bellcrank		 I
90 26-0223-55 . Упор
Rest		 I
91 26-0223-58 . Вилка
Fork		 I
92 1916А-1,5-12-90-П Кд . Пружина
Spring		 I
93 3003A-6-I8 Кд . Болт
Bolt
4
  26-0223-0 ОКАНТОВКА НИЖНЕГО АВАРИЙНОГО ЛЮКА (сл. 2.1, рис.1, поз.16) TTEimiAL EMERGENCY HATCH FRAMING (See 2Л, Fig.l, Item Ho.16)
94 26-0223-45 . Герметизатор
Sealing member		 I
95 26-0223-0-111 . Упор
Rest		 2
96 26-0223-0-115 . Прижим
Holder		 2
ІЗ - 97 263AH-5-I8 Кд . Болт
Bolt		 34
98 263AH-5-I6 Кд . Болт
Bolt		 6
99 3373A-5 Кд . Гайка
Hut		 40
100 3402A-0,8-5-I0 Кд . Шайба
Washer		 40
101 26-0223-0-I2I . Прокладка
Gasket		 I
