— Установка носового обтекателя

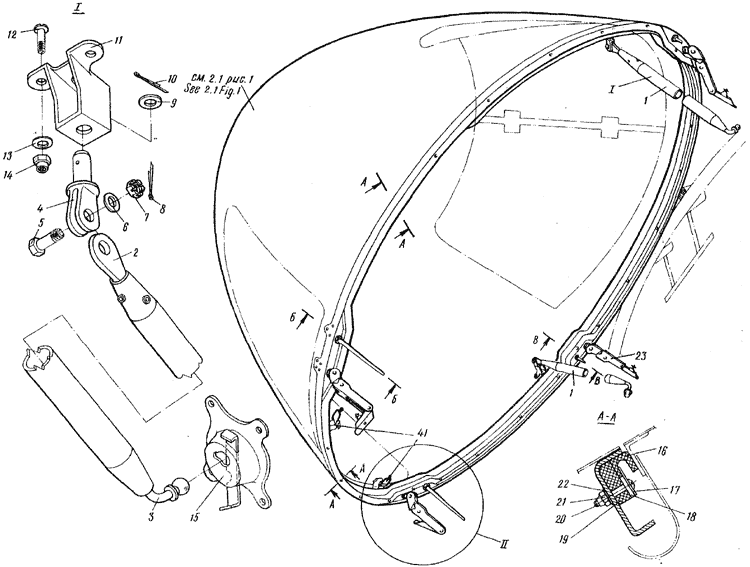

Рис.18. УСТАНОВКА НСОВОГО ОБТЕКАТЕЛЯ (На 2 листах. Лист I)
Pig.18. RADOME INSTALLATION. (Sheet 1 of 2)

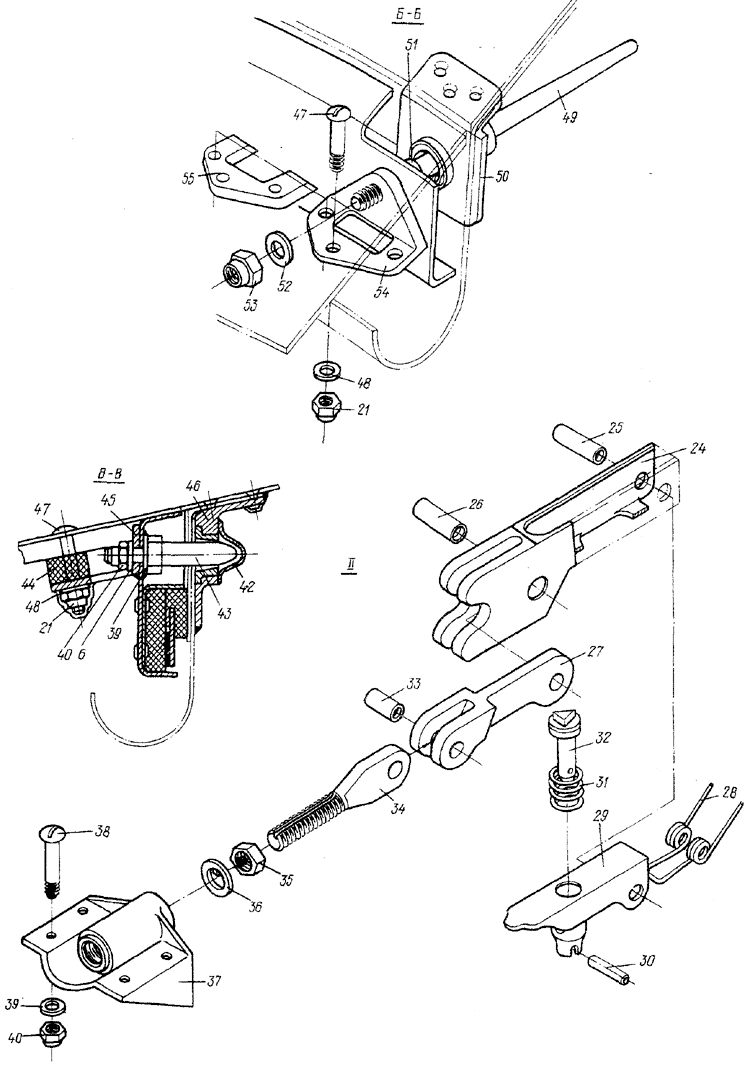

Рис.18. УСТАНОВКА НОСОВОГО ОБТЕКАТЕЛЯ (На 2 листах. Лист 2)
Pig.18. RADOME INSTALLATION. (Sheet 2 of 2)



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-0255-80 УСТАНОВКА НОСОВОГО ОБТЕКАТЕЛЯ (см. 2.1, рис.1, поз.25)
RADOME INSTALLATION (See 2.1, Fig.l, Item Но.25)
18 - 1 24-0255-38-1 . Подпорка правая
Support, RH		 I
  24-0255-38-2 . Подпорка левая
Support, LH		 I
2 24-0255-116 .. Ухо
Lug		 2
3 24-0255-45 .. Упор
Rest		 2 В
  24-0255-48 .. Упор
Reet		 2 Г
4 24-0255-118 . Вилка
Pork		 2
5 30I7A-6-18-3 Кд . Бол
Bolt		 2
6 3402A-1-6-12 Кд . Шайба
Washer		 2
7 3327 1-6 Кд . Гайка
Nut		 2
8 1,5x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 2
9 3402A-0,5-8-16 Кд . Шайба
Washer		 2
10 2x25-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 2
11 24-0255-112 . Опора
Base		 2
18 - 12 263AH-5-22 . Болт Bolt 6
13 340IA-I,5-5-10 . Шайба
Washer		 6
14 3373A-5 Кд . Гайка
nut		 б
15 24-0255-75-1 . Упор правый
Rest, КН		 І
  24-0255-75-2 . Упор левый
Reet, LH		 І
16 24-0255-114 . Уплотнителъный профиль
Sealing section		 І
17 24-0255-80-123 . Прижим
Holder		 І
18 24-0255-80-121 . Прокладка
Gasket		 І
19 24-0255-80-119 . Прокладка Gasket І
20 3172A-4-20 Кд . Винт
Screw		 68
21 3373A-4 Кд . Тайка
Hut		 78
22 3402A-1-4-I0 Кд . Шайба
Washer		 68
23 24-0255-90 . Замок
Lock		 4 A
  24-0255-150 . Замок
Lock		 4 Б
24 24-0255-122 .. Корпус Body І
25 24-0255-100 .. Валик
Pin		 І
18 - 26 24-0255-99 .. Валик Pill I
27 24-0255-104 .. Вилка
Pork		 I
28 24-0255-97 .. Пружина
Spring		 I
29 24-0255-94 .. Ручка замка
Lock handle		 I A
  24-0255-151 .. Ручка замка
Lock handle		 I Б
30 3480A-2,5 Пр22ах16 .. Штифт Peg I
31 I9I6A-1-8-17 зан. .. Пружина Spring I A
  I9I6A-1-8-15 зан. .. Пружина
Spring		 I Б
32 24-0255-96 .. Болт
Bolt		 I A
  24-0255-152 .. Штырь
Peg		 I Б
33 24-0255-120 .. Валик
Pin		 I
34 24-0255-91 .. Болт
Bolt		 I
35 3310A-8-182AT-3 Кд . Гайка
Hut		 4
36 24-0255-117 . Шайба
Washer		 4
37 24-0255-84 . Фитинг верхний
Pitting, top		 2
  24-0255-88 . Фитинг нижний
Pitting, bottom		 2
18-38 263AH-6-32 . Болт
Bolt		 16
39 340IA-1,5-6-12 . Шайба
Washer		 18
40 3374A-6 Кд . Гайка
Nut		 18
41 6005C56-4 . Лирка
U-elamp		 2
42 24-0255-42 . Коллак
Hood		 2
43 24-0255-47 . Штырь
Peg		 2
44 24-0255-119 . Прокладка
Gasket		 2
45 24-0255-121-1 . Кронштейн правый
Bracket, RH		 I
  24-0255-121-2 . Кронштейн левый
Bracket, LH		 I
46 24-0255-101-1 . Кронштейн правый
Bracket, ЯН		 I
  24-0255-101-2 . Кронштейн левый
Bracket, LH		 I
47 3I72A-4-30 Кд . Винт
Screw		 10
48 3402A-0,5-4-8 Кд . Шайба
Washer		 10
49 24-0255-113 . Штырь
Peg		 2
50 24-0255-I07-1 . Кронштейн правый
Bracket, RH		 I
18 - 50 24-0255-107-2 . Кронштейн левый
Bracket, LE		 I
51 3401A-1-8-20 . Шайба
Washer		 2
52 3402A-2-8-16 Кд . Шайба
Washer		 2
53 3373A-8 Кд . Гайка
Nut		 2
54 24-0255-I09-1 . Кронштейн правый
Bracket, RH		 I
  24-0255-109-2 . Кронштейн левый
Bracket, LH		 I
55 24-0255-115 . Прокладка
Gasket 		2
    ИЗМЕНЕНИЯ ПО СЕРИЯМ
А - по 1510
Б - с 1610

EFFECTIVITY LEGEND
А - up to
1510 Б - 1б10 and on
