— Настил пола силовой. Настал пола боковой. Центральные панели пола

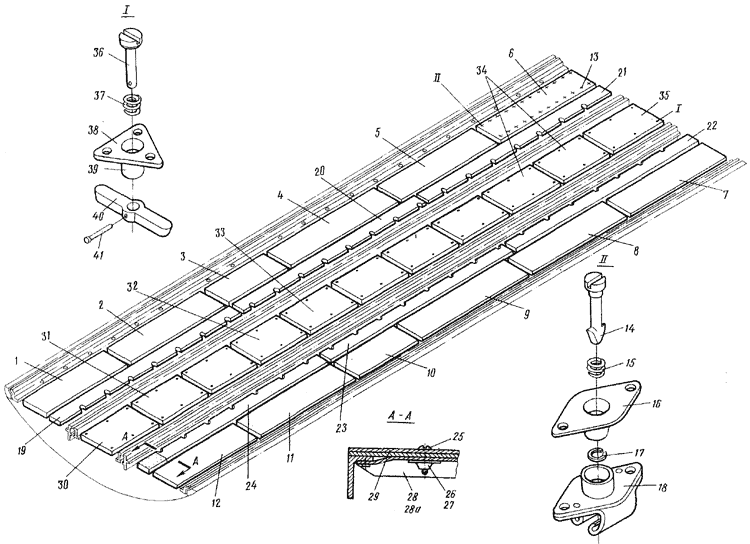

Рис.2. НАСТИЛ ПОЛА СИЛОВОЙ. НАСТИЛ ПОЛА БОКОВОЙ. ЦЕНТРАЛЬНЫЕ ПАНЕЛИ ПОЛА
Pig.2. LOAD-CARRYING SbOORING. SIDE FLOORING. CENTRAL ELOORING



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  26-0322-300 НАСТИЛ ПОЛА СИЛ0В0Й (CM. 2.2, рис,І, поз.І)
LOAD-CARRYING FLOORING (See 2.2 Fig.l, Item Nо.1)		 I
2-І 26-0322-300-101 . Панель
Panel		 I
2 26-0322-300-201 . Панель
Panel		 I
3 26-0322-300-301 . Панель
Panel		 I
4 26-0322-300-401 . Панель
Panel		 I
5 26-0322-300-501 . Панель
Panel		 I
6 26-0322-300-601 . Панель
Panel		 I
7 26-0322-300-602 . Панель
Panel		 I
8 26-0322-300-502 . Панель
Panel		 I
9 26-0322-300-402 . Панель
Panel		 I
10 26-0322-300-302 . Панель
Panel		 I
11 26-0322-300-202 . Панель
Panel		 I
12 26-0322-300-102 . Панель
Panel		 I
13 26-0322-310 . Замок силовой
Load-carrying lock		 260 A
  26-0322-330 . Замок силовой
Load-carrying lock		 260 Б
2-14 5766A-2 .. Штырь
Peg		 260
15 1916A-0,5-8-16 .. Пружина
Spring		 260 A
  1916A-0,5-8-10 .. Пружина
Spring		 260 Б
16 26-0322-313 .. Фланец
Flange		 260 A
  26-0322-323 .. Фланец
Flange		 260 Б
17 5760A-1 .. Шайба
Washer		 260
18 5762A-2 .. Корпус
Body		 260
  26-0322-200 НАСТИЛ ПОЛА БОКОВОЙ (см рис.1, поз.З)
SIDE FLOORING (See 2.2, Item No.3)		 I
19 26-0322-200-7 . Лист
Sheet		 I A
  26-0322-200-57 . Лист
Sheet		 I Б
20 26-0322-200-5 . Лист
Sheet		 I A
  26-0322-200-55 . Лист
Sheet		 I Б
21 26-0322-200-3 . Лист
Sheet		 1 A
  26-0322-200-53 . Лист
Sheet		 I Б
2-22 26-0322-200-4 . Лист
Sheet		 I A
  26-0322-200-54 . Лист
Sheet		 I Б
23 26-0322-200-6 . Лист
Sheet		 I A
  26-0322-200-56 . Лист Sheet I Б
2f 26-0322-200-30 . Лист
Sheet		 I A
  26-0322-200-80 . Лист
Sheet		 I Б
25 3I66A-5-I2 Кд . ВИНТ
Screw		 25
26 338IA-5 Кд . Гайка
Hut		 22
27 3382A-5 Кд . Гайка
Hut		 3
28 26-0322-200-24 . Уголок
Angle-piece		 I
28a 26-0322-200-26 . Уголок
Angle-piece		 I
29 26-0322-200-28 . Крышка
Cover		 I A
  26-0322-200-78 . Крышка
Cover		 I Б
  26-0322-100 ЦЕНТРАЛЬНЫЕ ПАНЕЛИ ПОЛА (см. 2.2, рис.1, поз.2)
CENTRAL FLOORING (See 2.2, Fig.l, Item No.2)		 I
30 26-0322-100-100 . Панель
Panel		 I
2-31 26-0322-100-200 . Панель
Panel		 5
32 26-0322-100-300 . Панель
Panel		 I
33 26-0322-100-400 . Панель
Panel		 I
34 26-0322-100-600 . Панель Panel 2
35 26-0322-100-700 . Панель
Panel		 I
36 24-0322-17 . Штырь
Peg		 66
37 24-0322-20 . Пружина
Spring		 66
38 24-0322-15 . Шайба
Washer		 66
39 24-0322-12 . Обойма
Race		 66
40 24-0322-13 . Рычаг
Lever		 66
41 3506A-2,6-14 . Заклепка
Rivet
    ИЗМЕНЕНИЯ ПО СЕРИЯМ
A - по 1910
Б - с 2001

SPPECTIVITY LEGEND
А - up to 19Ю
Б - 2001 and on		 66
