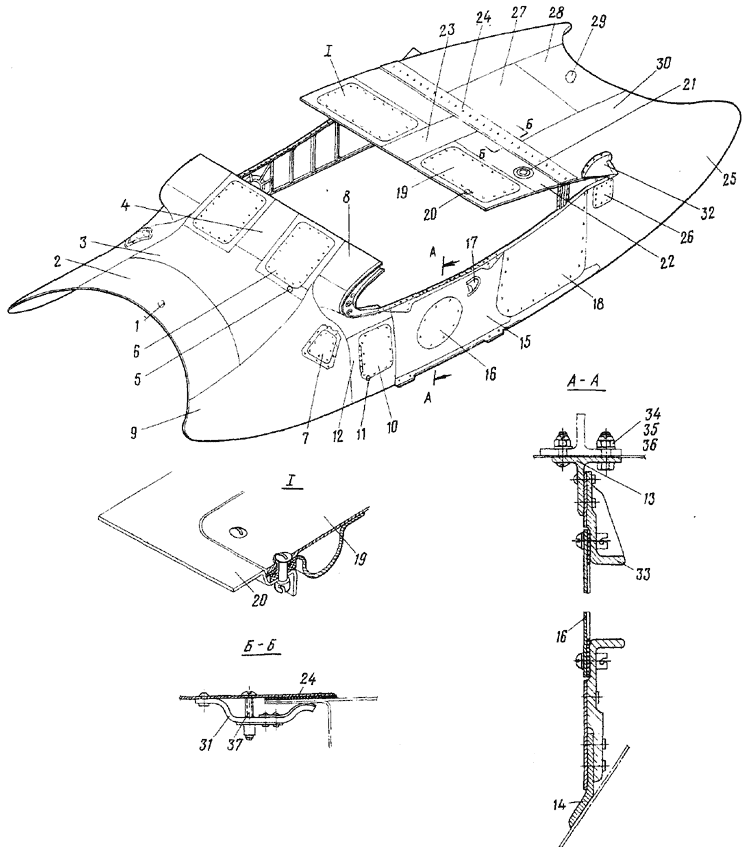

Рис.3. ЗМИЗ ФШЕЛЯЖА С ЦЕНТРОПЛАНОМ
Pig.3. WING CENTRE SECTION-TO-FUSELAGE PAIRING
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
| |
24-0380-0 |
ЗАЛИЗ ФЮЗЕЛЯЖА С ЦЕНТРОПЛАН0U (см. 2.2, рис.1, поз,4)
WIHG СЕНТНЕ SECTIOI-TO-PUSBLAGE FAIRING (See 2.2, Fig.l, Item Ho.4) |
I |
|
| 3-1 |
24-0380-91 |
. Бобышка
Boss |
I |
|
| 2 |
24-0380-80-217 |
. Обшивка
Skin sheet |
I |
|
| 3 |
24-0380-90 |
. Сварная панель лобового зализа
Welded panel of front fairing |
I |
|
| 4 |
24-0380-160 |
. Центральная балка зализа
Fairing centre beam |
I |
|
| 5 |
24-0380-80-139 |
. Окантовка люка правая
Access door edging, HH |
I |
|
| |
24-0380-80-140 |
. Окантовка люка левая
Access door edging, LH |
I |
|
| 6 |
24-0380-85-1 |
.. Крышка люка правая
Access door cover, RH |
I |
|
| |
24-0380-85-2 |
.. Крышка люка левая
Access door cover, LH |
I |
|
| 7 |
24-0380-68-5 |
.. Крышка люка в переднем зализе, правая
Access door cover in front fairing, RH |
I |
|
| |
24-0380-68-6 |
.. Крышка люка в переднем зализе, левая
Access door cover in front fairing, LH |
I |
|
| 3-8 |
24-0380-60-359 |
. Обшивка правая
Skin sheet, RH |
I |
|
| |
24-0380-60-360 |
. Обшивка левая
Skin sheet, LH |
I |
|
| 9 |
24-0380-60-365 |
. Обшивка правая
Skin sheet, RH |
I |
|
| |
24-0380-60-366 |
. Обшивка левая
Skin sheet, LH |
I |
|
| 10 |
24-0380-66-1 |
.. Крышка люка правая
Access door cover, RH |
I |
|
| |
24-0380-66-2 |
.. Крышка люка левая
Access door cover, LH |
I |
|
| II |
24-0380-60-361 |
. Окантовка люка правая
Access door edging, RH |
I |
|
| |
24-0380-60-362 |
. Окантовка люка левая
Access door edging, LH |
I |
|
| 12 |
24-0380-60-205 |
. Обшивка правая
Skin sheet, RH |
I |
|
| |
24-0380-60-206 |
. Обшивка левая
Sfcin sheet, LH |
I |
|
| 13 |
24-0380-II0-I3I |
. Пояс верхний правый
Top flange, RH. |
I |
|
| |
24-0380-110-I32 |
. Пояс верхний левый
Top flange, LH |
I |
|
| 14 |
24-0380-110-129 |
. Пояс нижний правый
Bottom flange, RH |
I |
|
| |
24-0380-110-130 |
. Пояс нижний левый
Bottom flange, LH |
I |
|
| 15 |
24-0380-110-35 |
. Лист правый
Sheet, RH |
I |
|
| |
24-0380-110-36 |
. Лист левый
Sheet, LH |
I |
|
| 3-16 |
24-0380-110-11 |
. Крышка
Cover |
2 |
|
| 17 |
24-0380-115-I |
. Воздухозаборник правый
Air intake, RH |
I |
|
| |
24-0380-115-2 |
. Воздухозаборник левый
Air intake, LH |
I |
|
| 18 |
24-0380-130-I |
. Крышка люка правая
Access door cover, HH |
I |
|
| |
24-0380-130-2 |
. Крышка люка левая
Access door cover, LH |
I |
|
| 19 |
24-0380-330-1 |
. Крышка люка правая
Access door cover, HH |
I |
|
| |
24-0380-330-2 |
. Крышка люка левая
Access door cover, LH |
I |
|
| 20 |
24-0380-300-7 |
. Окантовка правая
Enging, RH |
I |
|
| |
24-0380-300-8 |
. Окантовка правая
Enging, RH |
I |
|
| 21 |
2958A-150-1-1-24-
-0380-300-6 |
. Лючок
Access door |
I |
|
| 22 |
24-0380-300-5 |
. Обшивка правая
Skin sheet, HH |
I |
|
| |
24-0380-300-6 |
. Обшивка левая
Skin sheet, LH |
I |
|
| 23 |
24-0380-300-3 |
. Обшивка
Skin sheet |
I |
|
| 24 |
24-0380-310-41 |
. Лента
Strap |
I |
|
| 25 |
24-0380-310-157 |
. Обшивка правая
Skin sheet, HH |
I |
|
| |
24-0380-310-158 |
. Обшивка левая
Skin sheet, LH |
I |
|
| 3-26 |
24-0380-323 |
.. Лючок
Access door |
I |
|
| 27 |
24-0380-310-3 |
. Обшивка
Skin sheet |
I |
|
| 28 |
24-0380-300-5 |
. Обшивка
Skin sheet |
I |
|
| 29 |
24-0380-316 |
.. Бобышка
Boss |
I |
|
| 30 |
24-0380-310-181 |
. Обшивка правая
Skin sheet, RH |
I |
|
| |
24-0380-310-182 |
. Обшивка левая Skin sheet, LH |
I |
|
| 31 |
24-0380-315 |
.. Зажим
Clamp |
25 |
|
| 32 |
24-0380-310-125 |
. Стекатель правый
Trailing edge, RH |
I |
|
| |
24-0380-310-126 |
. Стекатель левый
Trailing edge, LH |
I |
|
| 33 |
24-G380-116-1 |
. Рамка правая
Frame, RH |
I |
|
| |
24-0380-116-2 |
. Ранка левая
Frame, LH |
I |
|
| 34 |
584AH-5-20 Кд |
. Болт
Bolt |
56 |
|
| 35 |
3373A-5 Кд |
. Гайка
Nut |
56 |
|
| 36 |
3402А-0,8-5-10 Кд |
. Шайба
Washer |
56 |
|
| 37 |
3I72A-4-I6 Кд |
. Винт
Screw |
25 |
|
