— Окно грузовой кабины

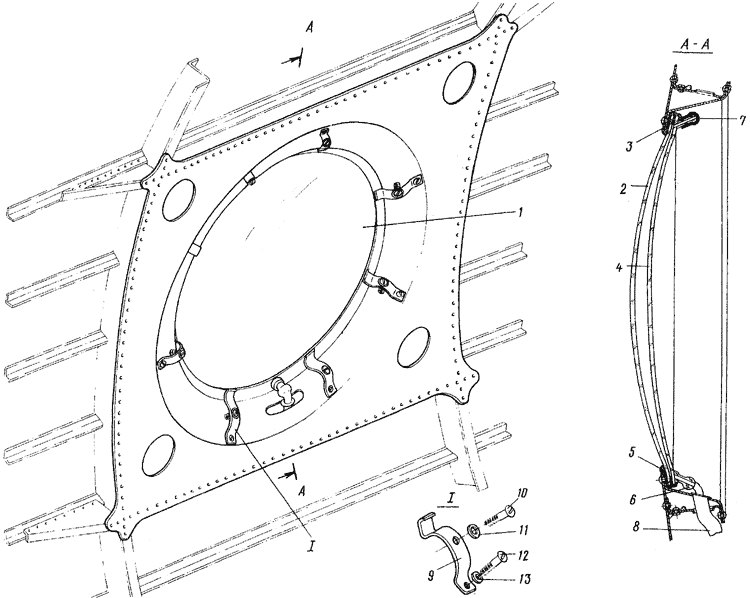

Рис.5. ОКНО ГРУЗОВОЙ КАБИНЫ
Pig.5. CARGO CABIN WINDOW
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
| |
26-0350-0 |
ОКНО ГРУЗОВОЙ КАБИНЫ (см. 2.2, рис.1, поз.8)
CARGO CABIN WINDOW (See 2.2, Fig.l, Item No.8) |
I |
|
| 5-1 |
24-0350-50-1 |
. Стекло
Glass panel |
I |
|
| 2 |
24-0350-50-23 |
.. Стекло наруаное
Outer glasa panel |
I |
|
| 3 |
24-0350-50-17 |
.. Прокладка
Gasket |
I |
|
| 4 |
24-0350-50-25 |
.. Стекло внутреннее
Inner glass panel |
I |
|
| 5 |
24-0350-57 |
.. Герметизатор
Sealing member |
I |
|
| 6 |
24-0350-55 |
.. Штуцер
Pipe connection |
2 |
|
| 7 |
24-0350-120 |
.. Заглушка
Plug |
I |
|
| 8 |
24-0350-110 |
.. Компенсатор
Rubber tube |
I |
|
| 9 |
24-0350-18 |
. Прукина
Spring |
8 |
|
| 10 |
24-0350-17 |
. Винт
Screw |
8 |
|
| 11 |
24-0350-11 |
. Шайба
Washer |
8 |
|
| 12 |
3I66A-5-14 Кд |
. Винт
Screw |
8 |
|
| 13 |
3402A-0,8-5-10 Кд |
. Шайба
Washer |
8 |
|
