3. Люковый отсек
— Люковый отсек

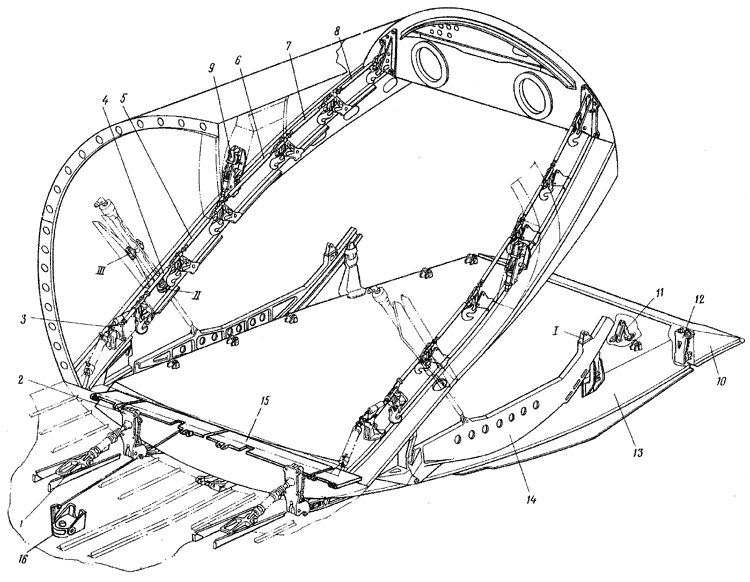

Рис.1. ЛКОВЫЙ ОТСЕК.(На 2 листах. Лист I)
Pig.I. CARGO HATCH SECTIOH, (Sheet 1 of 2)

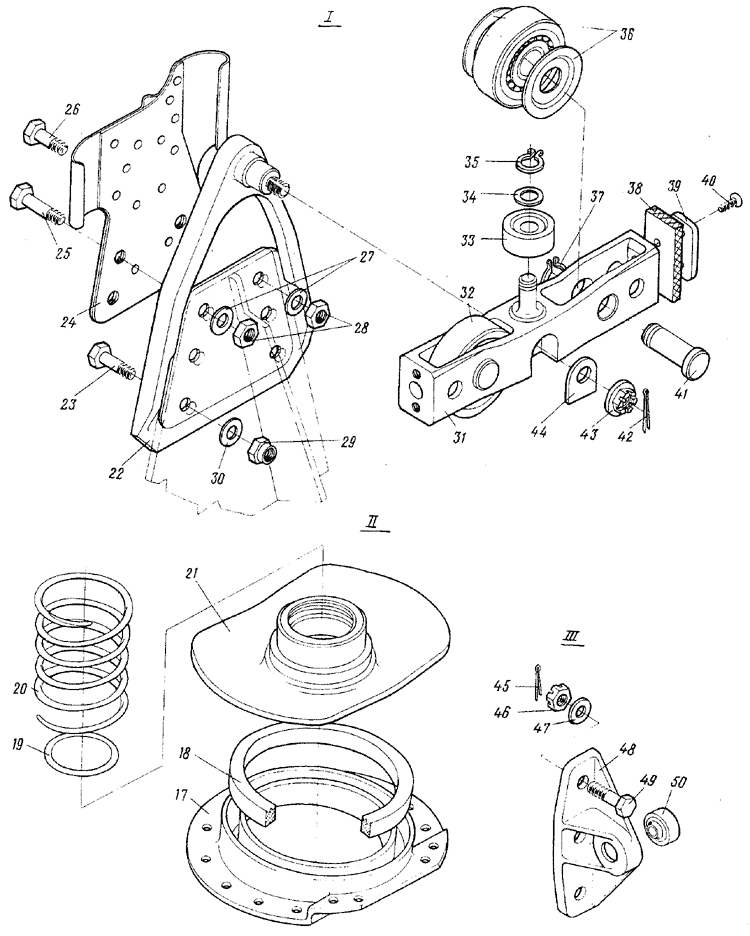

Рис.I. ЛЮКОВЫЙ ОТСЕК,(На 2 листах. Лист 2)
Pig.l. CARGO HATCH SECTION. (Sheet 2 of 2)



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
    3. ЛЮКОВЫЙ ОТСЕК
  26-0400-0 CARGO HATCH SECTION ЛЮКОВЫЙ
ОТСЕК CARGO HATCH SECTION		 I
1 - 1 26-0308-40-1 . Кронштейн крепления гидроцилиндра порогового замка рампы, правый
Ramp sill lock hydraulic cylinder attachment bracket, RH
 I
  26-0308-40-2 . Кронштейн крепления гидроцилиндра порогового замка рампы, левый
Ramp sill lock hydraulic cylinder attachment bracket, LH		 I
2 26-0463-300-1 . Пороговый замок, правый (см. 2.3, рис.2)
Sill lock, RH (See 2.3, Pig.2)		 I
  26-0463-300-2 . Пороговый замок, левый (см. 2.3, рис.2)
Sill lock, ЬН (See 2.3, Pig.2)		 I
3 26-0463-500 . Замки рампы боковые (см. 2.3, рис.3)
Ramp side locks (See 2.3, Fig.3)
4 26-0463-590-10 .. Тяга
Control rod		 2
5 26-0463-590-20 .. Тяга
Control rod		 2
6 26-0463-590-30 .. Тяга
Control rod		 2
1 - 7 26-0463-590-40 .. Тяга
Control rod		 2
8 26-0463-590-50 .. Тяга
Control rod		 2
9 26-046I-760-I . Замок подвижного рельса, правый (см. 2.3, рис.4)
Movable rail lock, RH (See 2.3, Pig.4)		 I
  26-0461-760-2 . Замок подвижного рельса,
левый
Movable rail lock, LH		 I
10 26-0462-500 . Наезд рампы (см. 2.3, рис.5)
Ramp extension (See 2.3, Pig.5)		 I
11 26-0462-501 . Ограничитель поворота наезда (см. 2.3, рис.5)
Ramp extension turn restric- tor (See 2.3, Pig.5)		 I
12 26-0462-570-1 . Механизм фиксации наезда рампы, правый (см. 2.3, рис.6)
Ramp extension locking mecha­nism, RH (See 2.3, Pig.6)		 I
  26-0462-570-2 . Механизм фиксации наезда рампы, левый (см. 2.3, рис.6)
Ramp extension locking mecha­nism, LH (See 2.3, Pig.6)		 I
13 26-0462-0 . Рампа грузового люка
Cargo hatch door (ramp)		 I
14 26-046I-I00-1 . Рельс подвижный, правый
Movable rail, RH		 I
  26-046I-I00-2 . Рельс подвижный, левый
Movable rail, LH		 I
1 - 15 26-0462-600 . Мостик (см. 2.3, рис.7)
Bridge (See 2.3, Pig.7)		 I
16 26-0^2-700 . Механизм управления мостиком и выключения дросселя (см. 2.3, рис.8)
Ramp bridge and throttle cutout control mechanism (See 2.3, Pig.a)		 I
17 26-0461-132-1 . Опора правая
Support, RH		 I
  26-046I-I32-2 . Опора левая
Support, LH		 I
18 26-0461-133 . Кольцо уплотнительное
Packing ring		 2
19 26-0461-136 . Шайба
Washer		 4
20 26-0461-135 . Пружина
Spring		 2
21 26-0461-134 . Пята Base 2
22 26-0461-461 . Ухо
Lug		 2
23 3024A-8-22 Кд . Болт
Bolt		 8
24 26-046I-480-I . Пластина правая
Plate, RH		 I
  26-0461-480-2 . Пластина левая
Plate, LH		 I
25 3024A-8-I8 Кд . Болт
Bolt		 2
26 3024A-8-I6 Кд . Болт
Bolt		 2
1 - 27 3402A-I-8-I6 Кд . Шайба
Washer		 4
28 33I0A-8 Кд . Гайка
Nut		 4
29 3374A-8 Кд . Гайка
Nut		 8
30 3402A-I,5-8-16 Кд . Шайба
Washer		 8
ЗІ 26-0461-474 . Корпус каретки
Carriage housing		 2
32 26-0461-476 . Ролик ходовой
Running roller		 4
33 26-0461-477 . Ролик направляющий
Guide roller		 2
34 3402А-0,5-8-14 Кд . Шайба
Washer		 4
35 3420А-8 . Шайба
Washer		 2
36 26-0461-465 . Шайба
Washer		 8
37 563M55-I2 Кд . Стопорное кольцо
Locking ring		 4
38 26-0461-475 . Очиститель
Cleaner		 4
39 26-0461-479 . Накладка
Cover plate		 4
40 3177A-4-I0 Кд . Винт Screw 8
41 26-0461-478 . Ось Axle 4
1 - 42 2x25-002 ГОСТ 397-66 . Шплинт
Cotter pin		 2
43 26-0461-472 . Гайка
Hut		 2
44 26-0461-473 . Шайба
Washer		 2
45 1,5x20-002 ГОСТ 397-66 . Шплинт
Cotter pin		 12
46 3336A-6 Кд . Гайка
Hut		 12
4? 3402A-1,5-6-12 Кд . Шайба
Washer		 12
48 26-0461-131-3 . Кронштейн крепления цилиндра подъема рампы
Ramp lifting cylinder attach­ment bracket		 4
49 3003А-6-20-3 Кд . Болт
Bolt		 12
50 ШМ-І2 . Подшипник (поставляется по Ш 100/5)
Bearing (supplied according to ЕТУ 1QO/5)		 4
