— Заики рампы боковые

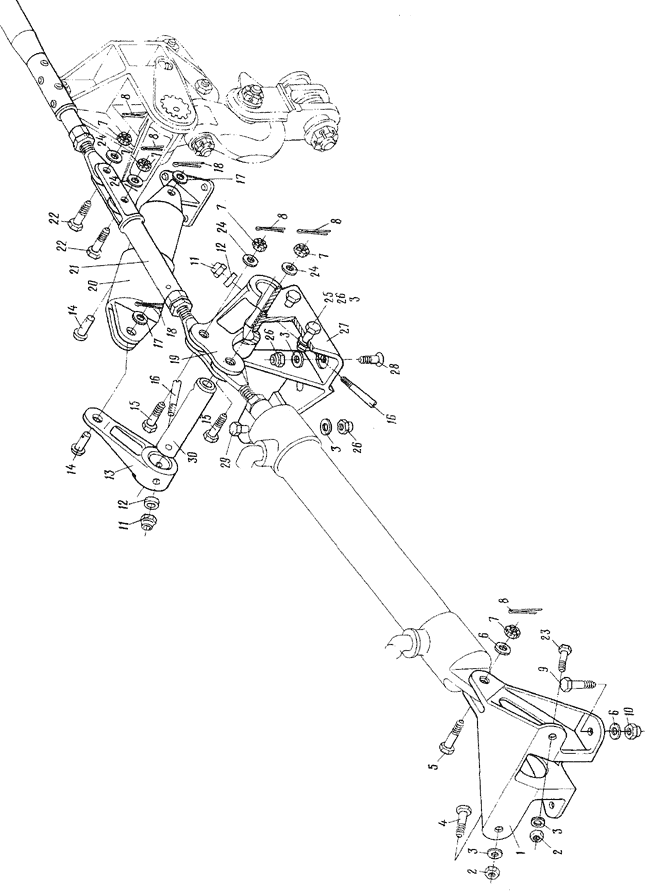

Рис.3. ЗАМКИ РАМПЫ БОКОВЫЕ. (На 3 листах. Лист I)
Pig.3. RAMP SIDE LOCKS. (Sheet 1 of 3)

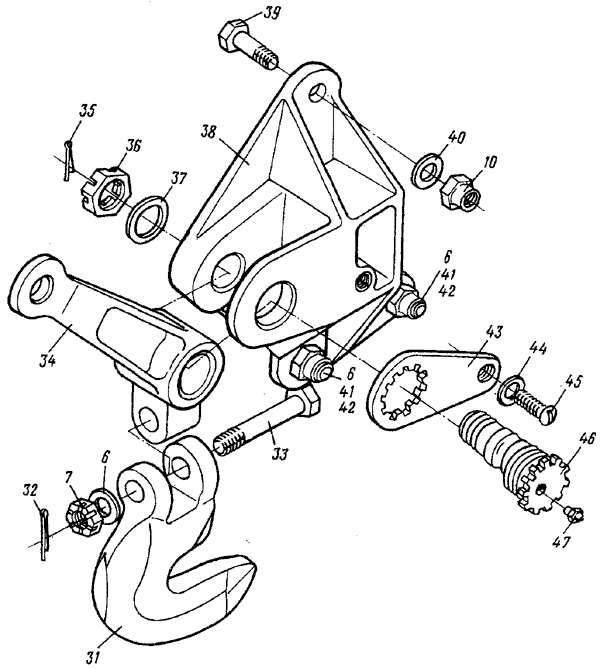

Рис.3. ЗАМКИ РАМПЫ БОКОВЫЕ. (На 3 листах. Лист 2)
Fig.3. RAMP SIDE LOCKS. (Sheet 2 of 3)

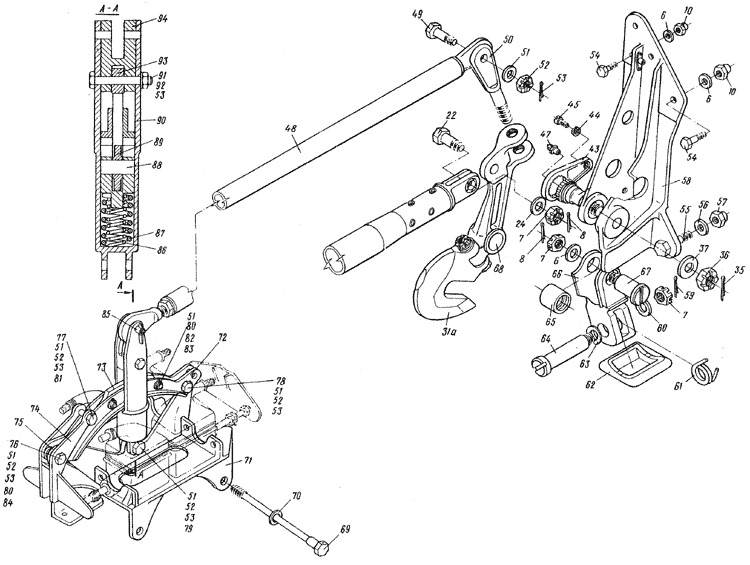

Рис.3. ЗАМКИ РАМПЫ БОКОВЫЕ. (На 3 листах. Лист 3)
Fig.3. RAMP SIDE LOCKS. (Sheet 3 of 3)
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
|
26-0463-500 |
ЗАМКИ РАМПЫ БОКОВЫЕ (си. 2.3, рис.1, поэ.З)
RAMP SIDE LOCKS (See 2.3, Fig.l, Item Ho.3) |
|
|
3 - 1 |
26-0463-525-1 |
. Кронштейн правый
Bracket, RH |
I |
|
|
26-0463-525-2 |
. Кронштейн левый
Bracket, LH |
I |
|
2 |
3373A-6 Кд |
. Гайка
Hut |
6 |
|
3 |
3402A-1-6-12 Кд |
. Шайба
Washer |
12 |
|
4 |
3021A-6-20 Кд |
. Болт
Bolt |
4 |
|
5 |
3027A-8-26-3,5 Кд |
. Болт
Bolt |
2 |
|
6 |
3402A-I,5-8-16 Кд |
. Шайба
Washer |
28 |
|
7 |
334IA-8 Кд |
. Гайка
Hut |
54 |
|
8 |
2x20-002
ГОСТ 397-66 |
. Шплинт
Cotter pin
|
22 |
|
9 |
3024А-8-32 Кд |
. Болт
Bolt |
4 |
|
10 |
3373А-8 Кд |
. Гайка
Hut |
4 |
|
11 |
3373А-5 Кд |
. Гайка
Hut |
4 |
|
12 |
I272C50-5-35 Кд |
. Шайба
Washer |
4 |
|
13 |
26-0463-562 |
. Качалка
Bellcrank |
2 |
|
3 - 14 |
1340C51-5-14-12 Кд |
. Валик
Pin |
4 |
|
15 |
3027A-8-24-3.5 Кд |
. Болт
Bolt |
4 |
|
16 |
3033A-6-30 Кд |
. Болт
Bolt |
4 |
|
17 |
3402A-0,8-5-10 Кд |
. Шайба
Washer |
8 |
|
18 |
1,6x10-002
ГОСТ 397-66 |
. Шплинт
Cotter pin |
4 |
|
19 |
26-0463-561 |
. Качалка
Bellcrank |
2 |
|
20 |
26-0463-570 |
. Фиксатор
Retainer |
2 |
|
21 |
26-0463-585 |
. Тяга
Control rod |
2 |
|
22 |
3027А-8-22-3,5 Кд |
. Болт
Bolt |
20 |
|
23 |
3021A-6-24 Кд |
. Болт
Bolt |
2 |
|
24 |
3402А-1-8-І6 Кд |
. Шайба
Washer |
8 |
|
25 |
3024А-6-20 Кд |
. Болт
Bolt |
4 |
|
26 |
3374А-6 Кд |
. Гайка
Nut |
5 |
|
27 |
26-0463-565-1 |
. Кронштейн правый
Bracket, RH |
I |
|
|
26-0463-565-2 |
. Кронштейн левый
Bracket, LH |
I |
|
28 |
3083А-6-20 Кд |
. Болт
Bolt |
4 |
|
3 - 29 |
3024A-6-20 Кд |
. Болт Bolt |
2 |
|
30 |
26-0463-563 |
. Валик
РІП |
2 |
|
31 |
26-0463-518-3 |
. Крюк по шпангоутам 34, 35, 38, 39, правый
Hook at frames Ков 34. 35, 38, 39, RH |
4 |
|
|
26-0463-518-4 |
. Крюк по шпангоутам 34, 35, 38, 39, левый
Hook at frames Hos 34, 35» 38, 39, LH |
4 |
|
|
26-0463-518-5 |
. Крюк по шпангоуту 36, правый
Hook at frame Но.36, RH |
I |
|
|
26-0463-518-6 |
. Крюк по шпангоуту 36, левый
Hook at frame Но.36, LH |
I |
|
32 |
26-0463-518-7 |
. Крюк по шпангоуту 40
Hook at frame Но.40 |
2 |
|
32 |
2,5x20-002
ГОСТ 397-66 |
. Шплинт
Cotter pin |
12 |
|
33 |
26-0463-523 |
. Болт
Bolt |
12 |
|
34 |
26-0463-511-1 |
. Качалка правая
Bellerank, RH |
5 |
|
|
26-0463-511-2 |
. Качалка левая
Bellcrank, LH |
5 |
|
35 |
2x25-002
ГОСТ 397-66 |
. Шплинт
Cotter pin |
12 |
|
36 |
334IA-I0 Кд |
. Гайка
Hut |
12 |
|
37 |
3402A-1,5-10-18 Кд |
. Шайба
Washer |
12 |
|
3 - 38 |
26-0463-530-1 |
. Корпус по шпангоутам 34, 35 38, 39, правый
Body at frames Nob 34, 35, 38, 39, RH |
4 |
|
|
26-0463-530-2 |
. Корпус по шпангоутам 34, 35, 38, 39, левый
Body at frames Nos 34, 35, за, 39, LH |
4 |
|
|
26-0463-530-3 |
. Корпус по шпангоуту 36, правый
Body at frame No.36, RH |
I |
|
|
26-0463-530-4 |
. Корпус по шпангоуту 36, левый
Body at frame No.36, LH |
I |
|
39 |
4916A-8-26 |
. Болт
Bolt |
20 |
|
40 |
3402A-2-8-I6 Кд |
. Шайба
Washer |
16 |
|
41 |
3374A-8 Кд |
. Гайка
Nut |
10 |
|
42 |
3024A-8-20 Кд |
. Болт
Bolt |
10 |
|
43 |
26-0463-539 |
. Серьга
Shackle |
10 |
|
42 |
6Н65 02 9
ГОСТ 6402-70 |
. Шайба
Washer
|
12 12 |
|
43 |
305IA-6-I8 Кд |
. Болт
Bolt |
|
|
46 |
26-0463-536 |
. Ось
Axle |
12 |
|
47 |
4485А |
. Масленка
Lubricator |
12 |
|
3 - 48 |
26-0463-670 |
. Тяга
Control rod |
2 |
|
49 |
3024A-5-I63 Кд |
. Болт
Bolt |
2 |
|
50 |
26-0463-681 |
. Вилка
Pork |
2 |
|
51 |
3402A-1-5-10 Кд |
. Шайба
Waeher |
16 |
|
52 |
3341A-5 Кд |
. Гайка
Hut |
16 |
|
53 |
1,5x15-002
ГОСТ 397-66 |
. Шплинт
Cotter pin |
18 |
|
54 |
3021А-8-26 Кд |
. Болт
Bolt |
10 |
|
55 |
3021A-12-50 Кд |
. Болт
Bolt |
2 |
|
56 |
3402A-2-12-22 Кд |
. Шайба
Washer |
2 |
|
57 |
3350A-12 Кд |
. Гайка
Nat |
2 |
|
58 |
26-0463-535-1 |
. Корпус правый
Body, RH |
I |
|
|
26-0463-535-2 |
. Корпус левый
Body, LH |
I |
|
59 |
2,5x25-002
ГОСТ 397-66 |
. Шплинт
Cotter pin |
12 |
|
60 |
I39AH-8 |
. Шайба
Washer |
12 |
|
61 |
26-0463-557 |
. Пружина
Spring |
12 |
|
3 - 90 |
26-0463-651 |
. Кожух
Casing |
2 |
|
91 |
3017A-6-36-3 Кд |
. Болт
Bolt |
2 |
|
92 |
3341A-6 Кд |
. Гайка
Hut |
2 |
|
93 |
26-0463-655 |
. Ролик
Roller |
2 |
|
94 |
26-0463-654 |
. Вкладыш
Insert |
2 |
|
