— Механизм фиксации наезда рампы

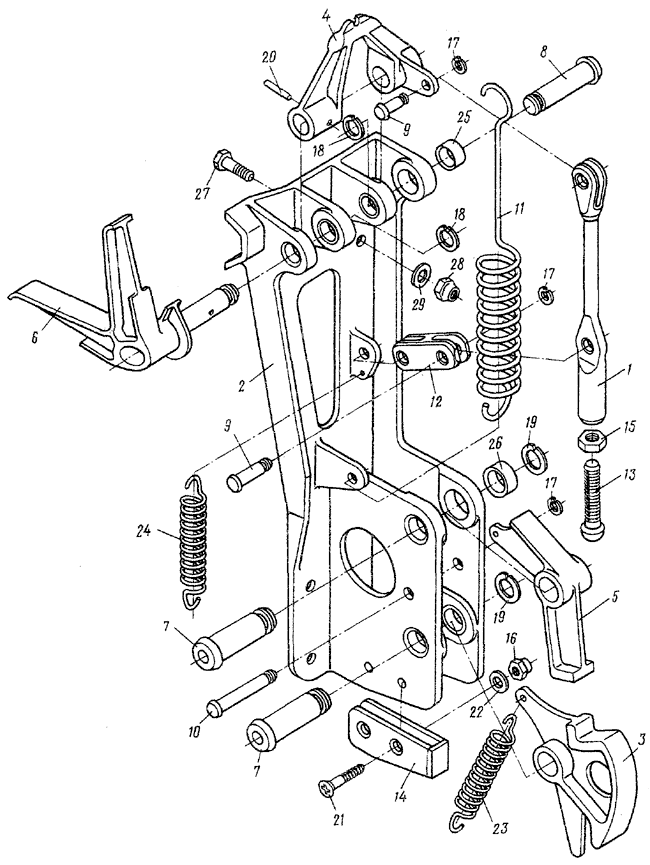

Рис.б. МЕХАНИЗМ ФИКСАЦИИ НАЕЗДА РАМПЫ
Fig. 6. RAMP EX3ENSION LOCKING MECHANISM



№ рисунк.
и позиции Figure and item No.
Обозначение
Part number
Наименование
Nomenclatu re
1234567
K-вo
на сборку
Units per Assy
Применяемость Effectivity
  26-0462-570-1 МЕХАНИЗМ ФИКСАЦИИ НАЕЗДА РАМПЫ ПРАВЫЙ (см. 2.3, рис.1, поз.12)
RAMP EXTENSION LOCKING MECHA­NISM, RH (See 2.3, Fig.l, Item No.12)
I
  26-04-62-570-2 МЕХАНИЗМ ФИКСАЦИИ НАЕЗДА РАМПЫ ЛЕВЫЙ (см. 2.3, рис.1, поз.12)
RAMP EXTENSION LOCKING MECHA­NISM, LH (See 2.3, Fig.l, Item No.12)
I
6 - 1 26-0462-587 . Шток
Rod
2
2 26-0462-572-3 . Корпус правый
Body, RH
I
  26-0462-572-4 . Корпус левый
Body, LH
I
3 26-0462-573 . Крюк
Hook
2
  26-0462-574-1 . Коромысло правое
Rocking member, RH
I
  26-0462-574-2 . Коромысло левое
Rocking member, LH
I
5 26-0462-575 . Защелка Latch 2
6 26-0462-577-1 . Переключатель правый
Selector switch, RH
I
  26-0462-577-2 . Переключатель левый
Selector switch, LH
I
7 26-0465-578 . Ось
Axle
4
8 6-0462-579 , Ось
Axle
2
6 - 9 26-0462-580 . Ось
Axle
6
10 26-0462-581 . Ограничитель
Restrictor
2
11 26-0462-582 . Пружина
Spring
2
12 26-0462-583 . Качалка
Bellcrank
2
13 26-0462-584 . Толкатель
Tappet
2
14 26-0462-586-1 . Упор правый
Rest, RH
I
  26-0462-586-2 . Упор левый
Rest, LH
I
15 3320A-6 Кд . Гайка
Nut
2
16 3373A-4 Кд . Гайка
Nut
4
17 3420А-5 Кд . Шайба обжимная
U-washer
4
18 3420А-8 Кд . Шайба обжимная
U-washer I
4
19 3420A-I0 Кд . Шайба обжимная
U-washer
8
20 3480А-ЗПр22а-14 . Штифт
Peg
2
21 3072A-4-14 Кд . Болт
Bolt
4
22 3402А-0,5-4-8 Кд . Шайба
Washer
4
23 1920A-1,5-10-35,5 . Пружина
Spring
2
6 - 24 1920A-1,2-10-40 . Пружина
Spring
2
25 2411A57-8-10-6 . Втулка
Bushing
8
26 2411A57-10-12-6 . Втулка
Bushing
8
27 3003A-6-18 Кд . Болт
Bolt
12
28 3373A-6 Кд . Гайка
Hut
12
29 3402A-0,5-6-12 Кд . Шайба
Washer
12
