Глава 3. КРЫЛО
1. Общие сведения
— Схема расположения стрингеров и панелей крыла

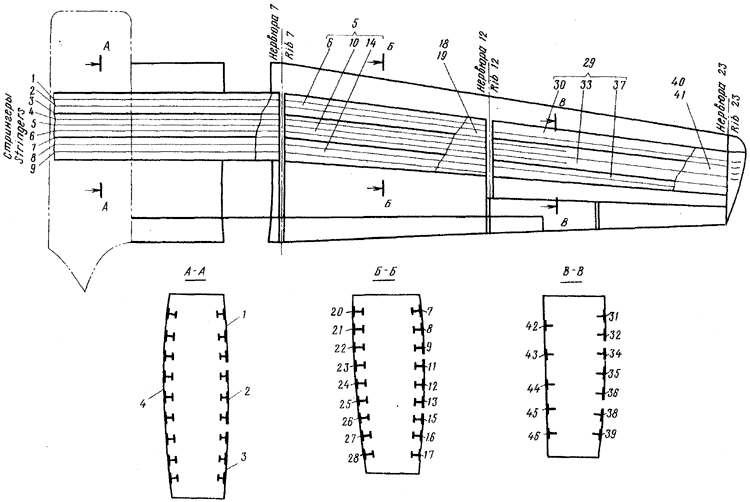

Рис.1. СХЕМА РАСПОШЕНИЯ СТРИНГЕРОВ И ПАНЕЛЕЙ КРЫЛА
Fig.l. ARRANGEMENT OP WING STRINGERS AND PANELS



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
    I. ОЩЙЕ СВЕДЕНИЯ
general
    СХЕМА РАСПОЛОЖЕНИЯ СТРИНГЕРОВ И ПАНЕЛЕЙ КРЫЛА
ARRANGEMENT OP WING STRINGERS, AND PANELS
1 - 1 26-1030-10 . Первая технологическая панель центроплана, верхняя
First non-detachable wing centre section panel, top		 I
2 26-1030-30-1 . Съемная панель центроплана, правая (см. 3.0, рис. 4)
Wing centre section detach­able panel, RH (See 0,Fig»4) .		 I I
  26-1030-30-2 Съемная панель центроплана, девая (см. 3.0, рис. 4)
Wing centre section detach­able panel,LH (See 3*0, Pig. 4)
3 24-1030-20 . Вторая технологическая панель центроплана, верхняя
Second non-detachable wing centre section panel, top		 I
4 26-1040-0 . Нижняя панель центроплана
Wing centre section bottom panel		 I
5 26-2300-0-1 . Панель средней части крыла верхняя, правая Wing inner section top panel, RH . I
  26-2300-0-2 Панель средней части крыла верхняя, левая
Wing inner section top panel, LH 		I
6 26-2300-0-3

26-2300-0-4		 .. Обшивка, правая
Skin, RH
.. Обшивка, девая
Skin, LH		 I

I
1 - 7 24-2300-111-1 .. Стрингер I, правый
Stringer 1, EH		 I
  24-2300-111-2 .. Стрингер I, левый
Stringer lr LH		 I
8 26-2300-32-1 .. Стрингер 2, правый
Stringer 2, RH		 I
  26-2300-32-2 .. Стрингер 2, левый
Stringer 2, LH		 I
9 26-2300-33-1 .. Стрингер 3, правый
Stringer 3, HH		 I
  26-2300-33-2 .. Стрингер 3t левый
Stringer 3, LH		 I
10 26-2300-0-5 .. Съемная верхняя панель, правая
Upper detachable panel, HH		 I
  26-2300-0-6 .. Съемная верхняя панель, левая
Upper detachable panel, LH		 I
11 26-2300-34-1 .. Стрингер 4, правый
Stringer 4, RH		 I
  26-2300-34-2 .. Стрингер 4, левый
Stringer 4, LH		 T i
12 26-2300-35-1 .. Стрингер 55 правый
Stringer 5, RH		 I
  26-2300-35-2 .. Стрингер 5, левый
Stringer 5, LH		 I
13 26-2300-36-1 .. Стрингер 6, правый
Stringer 6, RH		 I
  26-2300-36-2 .. Стрингер 6, левый
Stringer 6, LH		 I
14 26-2300-0-7 .. Обшивка, правая
Skin, RH		 I
  26-2300-0-8 .. Обшивка, левая
Skin, LH		 I
15 26-2300-37-1 .. Стрингер 7, правый
Stringer 7, RH		 I
  26-2300-37-2 .. Стрингер 7, левый
Stringer ?, LH		 I
1 - 16 26-2300-38-1 .. Стрингер 8, правый
Stringer S, EH		 I
  26-2300-38-2 .. Стрингер 8. левый
Stringer 8, LH'		 I
17 24-2300-119-1 .. Стрингер 9, правый
Stringer 9, RH		 I
  24-2300-119-2 .. Стрингер 9, левый
Stringer 9, LH		 I
18 26-2400-200-1 . Панель средней части крыла нижняя, правая
Inner wing aection lower panel, HH		 I
  26-2400-200-2 . Панель средней части крыла нихняя, левая Inner wing aection lower panel, LH I
19 26-2400-5-1

26-2400-5-2		 .. Обшивка, правая
Skin, RH
.. Обшивка, левая
Skin, LH		 I

I
20 26-2400-3I-I .. Стрингер I, правый
Stringer 1, HH		 I
  26-2400-31-2 .. Стрингер I, левый
Stringer 1, LH		 I
21 26-2400-32-1 .. Стрингер 2, правый
Stringer 2, RH		 I
  26-2400-32-2 .. Стрингер 2, левый
Stringer 2, LH		 I
22 26-2400-33-1 .. Стрингер 3, правый
Stringer з, RH 		I
  26-2400-33-2 .. Стрингер 3, левый
Stringer з, LH		 I
23 26-2400-34-1 .. Стрингер 4, правый
Stringer 4, RH		 I
  26-2400-34-2 .. Стрингер 4, левый
Stringer 4, LH		 I
1 - 24 26-2400-35-1 .. Стрингер 5, правый
Stringer 5, RH		 I
  26-2400-35-2 .. Стрингер 5, левый
Stringer 5, LH		 I
25 26-2400-36-1 .. Стрингер 6, правый
Stringer 6, ЯН		 I
  26-2400-36-2 .. Стрингер 6, левый
Stringer 6, LH		 I
26 26-2400-37-1 .. Стрингер 7, правый
Stringer 7, ВН		 I
  26-2400-37-2 .. Стрингер 7, левый
Stringer 7, LH		 I
27 26-2400-38-1 .. Стрингер 8, правый
Stringer 8, RH		 I
  26-2400-38-2 .. Стрингер 8, левый
Stringer 8, LH		 I
28 26-2400-39-1 .. Стрингер 9, правый
Stringer 9, RH		 I
  26-2400-39-2 .. Стрингер 9, левый
Stringer э, ЬН		 I
29 26-230I-0-1 . Верхняя панель отъемной части крыла, правая
Wing outer section upper panel, RH		 I
  26-2301-0-2 . Верхняя панель отъемной части крыла, левая
Wing outer eection upper panel, LH		 I
30 26-2301-0-5 .. Обшивка, правая
Skin, RH		 I
  26-2301-0-6 .. Обшивка, левая Skin, LH I
31 24-2301-72-11 .. Стрингер 2, правый
Stringer 2, RH		 I
  24-2301-72-5 .. Стрингер 2, левый
Stringer 2, LH		 I
1 - 32 26-2301-3-1 .. Стрингер 3, правый
Stringer з, RH 		I
  26-2301-3-2 .. Стрингер 3, левый
Stringer 3, LH		 I
33 26-2301-0-7 .. Обшивка, правая
Skin, RH		 I
  26-2301-0-8 .. Обшивка, левая
Skin, LH		 I
34 26-2301—4-1 .. Стрингер 4, правый
Stringer 4, RH		 I
  26-2301-4-2 .. Стрингер 4, левый
Stringer 4, LH		 I
35 26-230I-5-I .. Стрингер 5, правый
Stringer 5, RH		 I
  26-2301-5-2 .. Стрингер 5, левый
Stringer 5, LH		 I
36 26-230I-6-1

26-2301-6-2		 .. Стрингер 6, правый
Stringer 6, RH
.. Стрингер 6, левый
Stringer 6, LH		 I

I
37 26-2301-0-3 .. Обшивка, правая
Skin, RH		 I
  26-2301-0-4 .. Обшивка, девая
Skin, LH		 I
38 26-2301-7-1 .. Стрингер 7, правый
Stringer 7, RH		 I
  26-2301-7-2 .. Стрингер 7, левый
Stringer 7, LH		 I
39 24-2301-78-1 .. Стрингер 8, правый
Stringer 8, RH		 I
  24-2301-78-2 .. Стрингер 8, левый Stringer 8, LH I
40 24-2400-70-1 . Панель отъемной части крыла нижняя, правая
Outer wing section lower panel, RH		 I
  24-2400-70-2 . Панель отъемной части крыла нижняя, левая
Outer wing section lower panel, LH		 I
1 - 41 24-2400-70-9 .. Обшивка, правая
Skin, RH		 I
  24-2400-70-10 .. Обшивка, левая
Skin, LH		 I
42 24-2400-52-1

24-2400-52-2		 .. Стрингер 2, правый
Stringer 2, RH
.. Стрингер 2, левый
Stringer 2, LH		 I

I
43 24-2400-83-1

24-2400-83-2		 .. Стрингер 3, правый
Stringer з, RH
.. Стрингер 3, левый
Stringer з, LH		 I

I
44 24-2400-85-1

24-2400-85-2		 .. Стрингер 5, правый
Stringer 5, RH
.. Стрингер 5, левый
Stringer 5, LH		 I

I
45 24-2400-87-1

24-2400-87-2		 .. Стрингер 7, правый
Stringer 7, RH
.. Стрингер 7, левый
Stringer 7, LH		 I

I
46 24-2400-88-1 .. Стрингер 8, правый
Stringer 8, RH		 I
  24-2400-88-2 .. Стрингер 8, левый
Stringer 8, LH		 I
