2. Центроплан
— Центроплан

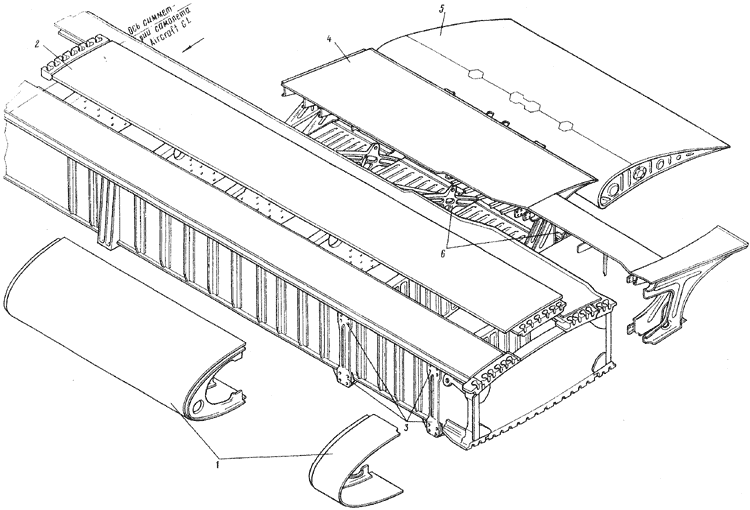

Рис.І. ЦЕНТРОПЛАН
Fig.l. WING CEBTRE SECTION
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
| |
|
2. ЦЕНТРОПЛАН
WING CENTRE SECTION |
|
|
| |
26-1000-0 |
ЦЕНТРОПЛАН
WING CENTRE SECTION |
|
|
| 1 - 1 |
24-1011-50-1 |
. Съемный носок центроплана, правый (см. 3.2, рис. 2)
Wing centre section detachable leading-edge assembly, RH (See 3-2, Pig. 2) |
I |
|
| |
241011-50-2 |
. Съемный носок центроплана, левый (см. 3.2, рис. 2)
Wing centre section detachable leading-edge assembly, LH (See 3.2, Pig. 2) |
I |
|
| 2 |
26-1030-30-1 |
. Съемная панель центроплана, правая (см. 3.2, рис. 3)
Wing centre section leading- edge assembly detachable (hinged) panel, RH (See 3.2, Pig- 3) |
I |
|
| 3 |
26-1030-30-2
Без номера
No number |
. Съемная панель центроплана, левая (см. 3.2, рис. 3)
Wing centre section leading- edge assembly detachable (hinged) panel, LH (See 3.2, Fig.3)
. Узлы крепления фермы двигателя, основного шасси и гидроцилиндра (см. 3.2, рис. 4)
Engine, main L.G. and power ram attachment fittings (See 3.2, Pig. 4) |
I |
|
| 4 |
26-1012-200-1 |
. Хвостовая часть центроплана, правая (см. 3.2, рис. 5)
Wing centre section trailing portion, RH (See 3.2, Pig. 5) |
I |
|
| 1 - 4 |
26-1012-200-2 |
. Хвостовая часть центроплана, левая (см. 3.2, рис. 5)
Wing centre section trailing portion, LH (See 3.2, Pig.5) |
I |
|
| 5 |
26-3810-130-1 |
. Закрылок центроплана, правый (см. 3.2, рис. 7)
Wing centre section flap, HH (See 3.2, Pig. 7) |
I |
|
| |
26-3810-130-2 |
. Закрылок центроплана, левый (см. 3.2, рис. 7)
Wing centre section flap, LH (See 3.2, Pig. 7) |
I |
|
| 6 |
24-3800-30-1 |
. Навеска щитка и закрылка центроплана, правая (см.3.2, рис. 8)
Wing centre section flap and curtain attachment fit- tinge, ЙН (See 3.2, Pig. 8) |
I |
|
| |
24-3800-30-2 |
. Навеска щитка и закрылка центроплана, левая (см. 3.2, рис. 8)
Wing centre section flap and curtain attachment fittings, LH (See 3.2, Pig.8) |
I |
|
