— Узлы крепления фермы двигателя, основного шасси и гидроцилиндра

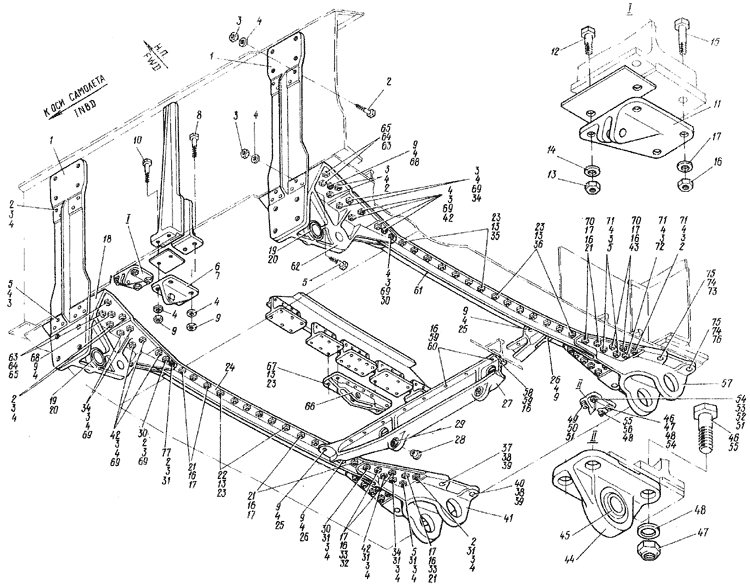

РисЛ. УЗЛЫ КРЕПЛЕНИЯ ФЕРМЫ ДВИГАТЕЛЯ, ОСНОВНОГО ШАССИ И ГИДРОЦИЛИНДРА
Pig.4. ENGINE, MAIN L.G. AND POWER RAM ATTACHMENT FITTINGS



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  Без номера
Nо number		 УЗЛЫ КРЕПЛЕНИЯ ФЕРМЫ ДВИГАТЕЛЯ, ОСНОВНОГО ШАССИ и ДРОЦИЛИНДРА (см. 3.2, рис. I, поз.З)
ENGINE, МАIN L.G. AND POWER RAM
ATTACHMENT FITTINGS (Fig. 3.2, Fig. 1, Item No.3)		 2
4 - 1 24-1005-14 . Стойка передняя
Pront strut		 2
2 4916А-8-28 . Болт
Bolt		 18
3 3302A-8 Кд . Гайка
Hut		 74
4 340ІА-1,5-8-16 . Шайба
Washer		 86
5 4916А-8-32 . Болт
Bolt		 18
6 24-1000-26 . Кронштейн
Bracket		 I
 7 ШМІ2Ю
 .. Подшипник (поставляется по
ЕТУ 100/5) Bearing (supplied according
to ЕТУ 100/5)		 1
8 3021А-8-40 Кд . Болт
Bolt		 2
9 3373А-8 Кд . Гайка
Nut		 12
10 3021А-8-34 Кд . Болт
Bolt		 2
11 24РВ-6504-95 . Кронштейн правый
Bracket, RH		 I
  24-1000-22-2 . Кронштейн левый
Bracket, LH		 I
12 3021А-5-18 Кд . Болт
Bolt		 2
ІЗ 3373А-5 Кд . Гайка
Nut		 44
4 - 14 340IA-I,5-5-10 . Шайба
Washer		 2
15 3021A-6-28 Кд . Болт
Bolt		 2
16 3373A-6 Кд . Гайка
Nut		 50
17 340IA-I-6-I2 . Шайба
Washer		 30
18 24-1005-15-1

24-1005-15-2		 . Кронштен правый
Bracket, RH
. Кронштейн левый
Bracket, LН		 I

I
19 24-1005-19 .. Втулка
Bushing		 4
20 2503A-2 .. Масленка
Lubricator		 2
21 3021A-6-34 Кд . Болт
Bolt		 20
22 3021A-5-32 Кд . Болт
Bolt		 12
23 3401A-0,8-5-10 . Шайба
Washer		 42
24 24-1005-12 . Пояс нижний
Cap, lower		 I
25 3021A-8-46 Кд . Болт
Bolt		 2
26 3021A-8-48 Кд . Болт
Bolt		 2
27 24-1040-10-1 . Балка правая
Beam, RH		 I
  24-1040-10-2 . Балка левая
Beam, LH		 I
4 - 28 24-6923-173 .. Втулка
Bushing		 4
29  ШМІ2
 .. Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied, according to ЕТУ 100/5)
 2
30 49I6A-8-38 . Болт
Bolt		 6
31  309АН-8-20 . Шайба
Washer
 12
  3021A-6-36 Кд . Болт
Bolt		 4
33 309АН-6-20 . Шайба Washer 6
34 4916A-8-34 . Болт
Bolt		 10
35 3021A-5-30 Кд . Болт
Bolt		 14
36 3021A-5-28 Кд . Болт
Bolt		 12
37 215AH-16-80 . Болт
Bolt		 2
38 216AH-16 . Гайка
Nut		 4
39 226AH-16 . Шайба
Washer		 4
40 215AH-16-64 . Болт
Bolt		 2
41 24-1005-6 . Кронштейн
Bracket		 I
42 4916A-8-36 . Болт
Bolt		 16
43 302IA-6-32 Кд . Болт
Bolt		 4
4 - 44 24-1000-127 . Кронштейн
Bracket		 I
45 ШС25Ю .. Подшипник (поставляется по ЕТУ 100/5) Bearing (supplied to ЕТУ 100/5) I
46 24-1000-12-3 . Болт
Bolt		 I
47 24-1000-13-3 . Гайка
Nut		 I
48 3402A-1,5-14-25 Кд . Шайба
Washer		 2
49 24-1000-11-5 . Болт
Bolt		 I
50 3302A-I6 Кд . Гайка
Nut		 I
51 3402A-1,5-16-28 Кд . Шайба
Washer		 2
52 24-1000-12-5 . Болт
Bolt		 I
53 24-1000-13-5 . Гайка
Nut		 I
54 2,5x30-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 2
55 24-1000-11-3 . Болт
Bolt		 I
56 3302A-14 Кд . Гайка
Nut		 I
57 24-1006-6 . Кронштейн
Bracket		 I
58 3021A-6-22 Кд . Болт
Bolt		 10
4-59 34014-0,5-6-12. . Шайба
Washer		 40
60 3021A-6-26 Кд . Болт
Bolt		 10
61 24-1006-12 . Пояс нижний
Сар, lower		 I
62 24-1005-15-I1 . Кронштейн правый
Bracket, RH		 I
  24-1005-I15-2 . Кронштейн левый
Bracket, LH		 I
63 4916A-10—40 . Болт
Bolt		 12
64 3302A-10 Кд . Гайка
Nut		 12
65 3401A-1,5-10-20 . Шайба
Waaher		 12
66 24-1000-25 . Кронштейн
Bracket		 I
67 3021A-5-22 Кд . Болт
Bolt		 4
68 3021A-8-30 Кд . Болт
Bolt		 4
69 309АН-8-20 . Шайба
Washer		 26
70 309AH-6-I0 . Шайба
Washer		 8
71 309AH-8-I0 . Шайба
Washer		 8
72 4916A-8-30 . Болт
Bolt		 2
73 215AH-20-88 . Болт
Bolt		 2
4 - 74 216AH-20 . Гайка
Nut		 4
75 226AH-20 . Шайба
Washer		 4
76 215AH-20-74 . Болт
Bolt		 2
77 4916A-8-38 . Болт
Bolt		 2
  4916A-8-40 . Болт
Bolt		 2
