— Хвостовая часть центроплана

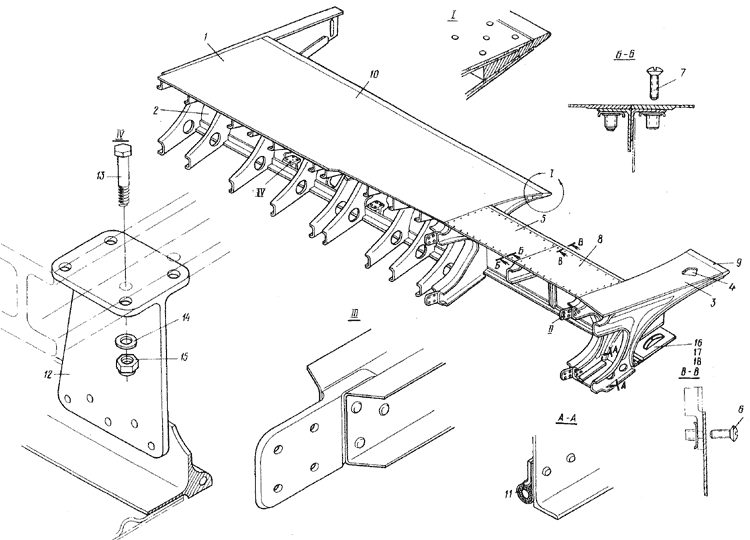

Рис.5. ХВОСТОВАЯ ЧАСТЬ ЦЕНТРОПЛАНА
Fig.5. WING CEHTRE SECTIOH TRAILING PORTION

№ рисунк. и позиции Figure and item No.	Обозначение Part number	Наименование Nomenclatu re 1234567	K-вo на сборку Units per Assy	Применяемость Effectivity
	26-1012-200-1	ХВОСТОВАЯ ЧАСТЬ ЦЕНТРОПЛАНА, ПРАВАЯ (см. 3.2, рис. I, поз.4) WING CENTRE SECTION TRAILING PORTION, RH (See 3.2, Fig.l, Item Nо.4)	I
	26-1012-200-2	ХВОСТОВАЯ ЧАСТЬ ЦЕНТРОПЛАНА, ЛЕВАЯ (см. 3.2, рис.1, поз.4) WING CENTRE SECTION TRAILING PORTION, LH (See 3.2, Fig.l, Item Nо.4)	I
5 - 1	26-1012-200-231	. Обшивка верхняя, правая Upper skin, RH	I
	26-10I12-200-4	. Обшивка верхняя, левая Upper skin, LH	I
2	26-1012-200-343	. Обшивка нижняя, правая Lower skin, RH	I
	26-1012-200-344	. Обшивка нижняя, левая Lower skin, LH	I
3	26-1012-200-44	. Обшивка верхняя, левая Upper skin, LH	I
	26-1012-200-245	. Обшивка верхняя, правая Upper skin, RH	I
4	26-1012-200-68	. Обшивка нижняя, левая Lower skin, LH	I
	26-1012-200-247	. Обшивка нижняя, правая Lower skin, RH	I
5	26-1012-200-351	. Обшивка правая Skin, RH	I
	26-1012-200-352	. Обшивка левая Skin, LH	I
6	3177A-4-14 Кд	. Винт Screw	22
7	3177A-4-12 Кд	. Винт Screw	42
5-8	26-1012-200-353	. Обшивка правая Skin, RH	I
	26-1012-200-354	. Обшивка левая Skin, LH	I
9	24-10I2-15-5	. Законцовка правая Trailing portion end section, RH	I
	24-1012-15-6	. Законцовка левая Trailing portion end section, LH	I
10	24-1012-201-2	. Законцовка левая Trailing portion end section, LH	I
	24-1012-201-3	. Законцовка правая Trailing portion end section, LH	I
	28Ш-290	. Профиль герметизации Sealing section	3
	28Ш-480	. Профиль герметизаций Sealing section	I
12	26-1012-200-181	. Кница правая Gusset plate, RH	2
	26-1012-200-182	. Кница левая Gusset plate, LH	2
13	4916A-5-16	. Болт Bolt	8
14	3401A-1-5-I0	. Шайба Washer	8
15	3302A-5	. Гайка Hut	8
16	24-1012-203-1	. Панель центроплана хвостовая, правая (см. 3.2, рис. 6, поз.1) V/ing centre section trailing portion panel, RH (See 3-2, Fig.6, Item No.1)	I
5 - 16	24-1012-203-2	. Панель центроплана хвостовая, левая (см. 3.2, рис.6, поз. I) Wing centre section trailing portion panel, LH (See 3-2, Fig.6, Item No.1)	I
17	24-10I2-204-1	. Панель центроплана хвостовая, правая (см. 3.2, рис. 6, поз. 6) Wing centre section trailing portion panel, RH (See 3.2, Fig,6, Item No.6)	I
	24-1012-204-2	. Панель центроплана хвостовая, левая (см. 3.2, рис. 6, поз. 6) Wing centre section trailing portion panel, LH (See 3.2, Fig.6, Item Ho.6)	I
18	24-1012-208-1	. Щиток правый (см. 3.2, рис. 6, поз. 12) Curtain, RH (See 3-2, Fig.6, Item No.12)	I
	24-1012-208-2	. Щиток левый (см. 3.2, рис.6, поз.12) Curtain, LH (See 3.2, Fig.6, Item Ко.12)	I
