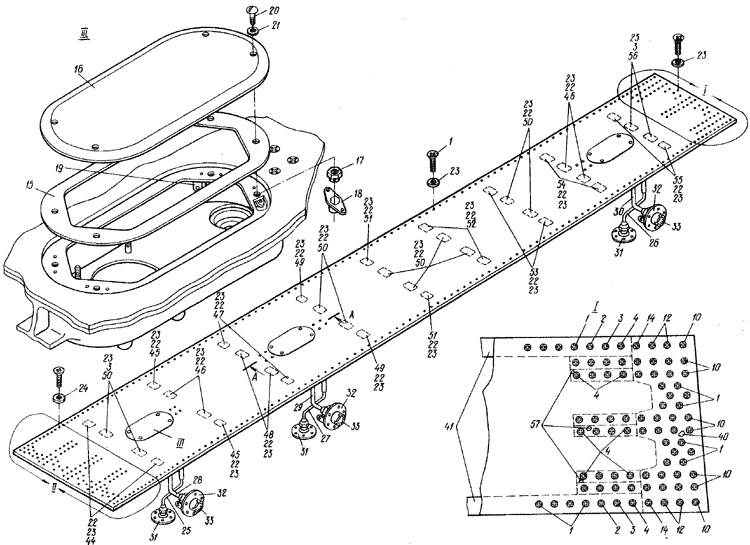

Рис.3. СЪЕМНАЯ ВЕРХНЯЯ ПАНЕЛЬ СРЕДНЕЙ ЧАСТИ КРЫЛА. (На 2 листах. Лист I)
Fig.3. WING ШВЕИ SECTION UPPER DETACHABLE PANEL. (Sheet 1 of 2)

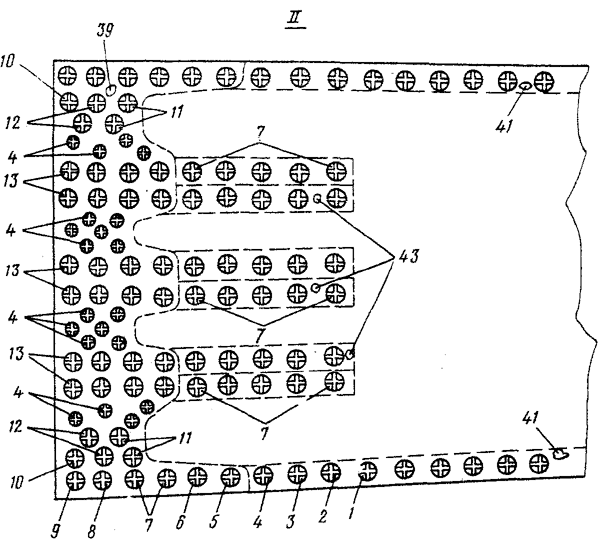

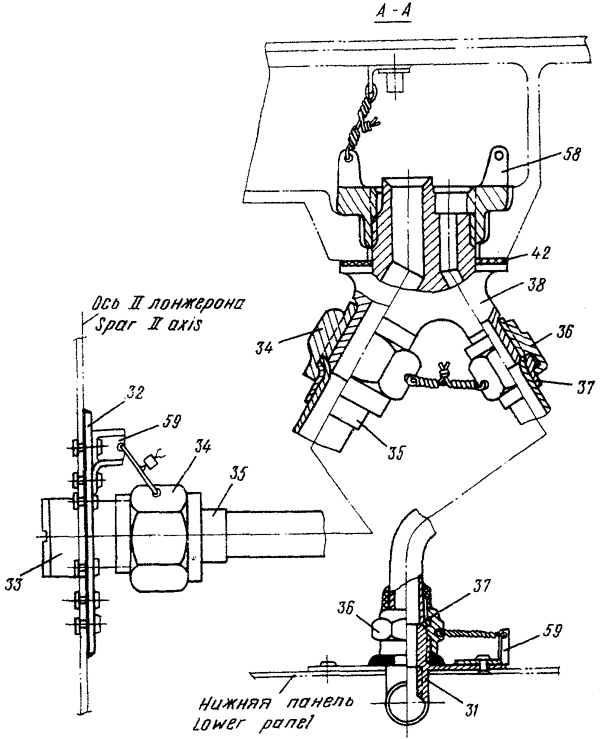

Рис.3. СЪЕМНАЯ ВЕРХНЯЯ ПАНЕЛЬ СРЕДНЕЙ ЧАСТИ КРЫЛА. (На 2 листах. Лист 2)
Fig.3. WING INNER SECTION UPPER DETACHABLE PANEL. (Sheet 2 of 2)
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
|
26-2300-0-5 |
СЪЕМНАЯ ВЕРХНЯЯ ПАНЕЛЬ СРЕДНЕЙ ЧАСТИ КРЫЛА, ПРАВАЯ (см.3.3, рис. I, поз.2)
WING INKER SECTION UPPER DETACHABLE PANEL, RH (See 3-3, Fig.1, Item No.2) |
I |
|
|
26-2300-0-6 |
СЪЕМНАЯ ВЕРХНЯЯ ПАНЕЛЬ СРЕДНЕЙ ЧАСТИ КРЫЛА, ЛЕВАЯ (см.3.3, рис. I, поз.2) WING INNER SECTION UPPER DETACHABLE PANEL, LH (See 3-3, Fig.l, Item No.2) |
I |
|
3-1 |
24-2300-79-8 |
. Болт
Bolt |
347 |
|
|
24-2300-79-7 |
. Болт
Bolt |
4 |
Д |
|
24-2300-79-11 |
. Болт
Bolt |
4 |
E |
3 |
24-2300-79-11 |
. Болт
Bolt |
12 |
|
4 |
24-2300-79-6 |
. Болт
Bolt |
48 |
|
5 |
24-2300-78-5 |
. Болт
Bolt |
2 |
|
6 |
24-2300-78-4 |
. Болт
Bolt |
2 |
Д |
|
24-2300-78-5 |
. Болт
Bolt |
2 |
E |
7 |
24-2300-78-3 |
. Болт
Bolt |
34 |
|
8 |
24-2300-78-2 |
. Болт
Bolt |
2 |
|
9 |
24-2300-78-1 |
. Болт
Bolt |
2 |
|
3 - 10 |
24-2300-79-3 |
. Болт
Bolt |
28 |
|
11 |
24-2300-79-5 |
. Болт
Bolt |
4 |
Д |
|
24-2300-79-10 |
. Болт
Bolt |
4 |
E |
12 |
24-2X0-79-4 |
. Болт
Bolt |
8 |
|
13 |
24-2300-78-8 |
. Болт
Bolt |
24 |
|
14 |
24-2300-79-10 |
. Болт
Bolt |
2 |
|
15 |
24-2300-33 |
. Прокладка
Gasket |
3 |
|
16 |
24-2300-97 |
. Крышка
Cover |
3 |
|
17 |
24-2300-27 |
. Гайка
Nut |
12 |
|
18 |
24-2300-49 |
. Колпачок
Cap |
12 |
|
19 |
24-2300-46-1 |
. Ушко правое
Lug, RH |
3 |
|
|
24-2300-46-2 |
. Ушко левое
Lug, LH |
3 |
|
20 |
3059A-5-20 Кд |
. Болт
Bolt |
12 |
|
21 |
24-2300-3 |
. Кольцо резиновое уплотнительное
Rubber packing ring |
12 |
|
22 |
24-2300-79-12 |
. Болт
Bolt |
80 |
|
23 |
2262A-211 |
. Кольцо резиновое уплотнительнов
Bubber packing ring |
480 |
В |
3 - 23 |
24-2300-103 |
. Кольцо резиновое ушютнительное
Rubber packing ring |
480 |
Г |
24 |
2262A-212 |
. Кольцо резиновое уплотнительное
Rubber packing ring |
74 |
В |
|
24-2300-107 |
. Кольцо резиновое упдотнитедьное
Rubber packing ring |
74 |
Г |
25 |
26-2300-90-9 |
. Труба дренажная у нервюры 8 крыла, правая
Vent pipe at wing rib 8, RH |
I |
|
|
26-2300-90-10 |
. Труба дренажная у нервюры 8 крыла, левая
Vent pipe at wing rib 8, LH |
I |
|
26 |
26-2300-90-11 |
. Труба дренажная у нервюры II крыла, правая
Vent pipe at wing rib 11, RH |
I |
A |
|
26-2300-90-25 |
. Труба дренажная у нервюры II крыла, правая
Vent pipe at wing rib 11, ян |
I |
Б |
|
26-2300-90-12 |
. Труба дренажная у нервюры II крыла, девая
Vent pipe at wing rib 11, LH |
I |
A |
|
26-2300-90-26 |
. Труба дренажная у нервюры II крыла, левая
Vent pipe at wing rib 11, LH |
I |
Б |
27 |
26-2300-90-17 |
. Труба дренажная у нервюры 9 крыла, правая
Vent pipe at wing rib 9, RH |
I |
|
3 - 27 |
26-2300-90-18 |
. Труба дренажная у нервюры 9 крыла, левая
Vent pipe at wing rib 9, LH |
I |
|
28 |
26-2300-90-19 |
. Труба жгута у нервюры 8 крыла, правая
Tube for wire loom at wing rib 8, RH |
I |
|
|
26-2300-90-20 |
. Труба жгута у нервюры 8 крыла, левая
Tube for wire loom at wing rib a, LH |
I |
|
29 |
26-2300-90-21 |
. Труба жгута у нервюры 9 крыла, правая
Tube for wire loom at wing rib 9, RH |
I |
|
|
26-2300-90-22 |
. Труба жгута у нервюры 9 крыла, левая
Tube for wire loom at wing rib 9, LH |
I |
|
30 |
26-2300-90-23 |
. Труба жгута у нервюры II крыла, правая
Tube for wire loom at wing rib 11, RH |
I |
|
31 |
26-2300-90-24 |
. Труба жгута у нервюры II крыла, девая
Tube for wire loom at wing rib 11, LH
|
I |
|
|
24-2300-93 |
. Фланец
Flange |
3 |
|
32 |
26-2300-92 |
. Фланец
Flange |
3 |
|
33 |
26-2300-91 |
. Втулка
Bushing |
3 |
|
34 |
1045A-55-16 |
. Гайка
Kut |
6 |
|
3 - 35 |
1062A-55-I6 |
. Ниппель
Bipple |
6 |
|
36 |
1045A-55-6 |
. Гайка
Hut |
6 |
|
37 |
1062A-55-6 |
. Ниппель
Hippie |
6 |
|
38 |
26-2300-96 |
. Штуцер
Pipe connection |
3 |
|
39 |
24-2300-I7-1 |
. Прокладка по профилю разъема у нервюры 7 крыла, правая
Gasket over joint section at wing rib 7, KH |
I |
|
|
24-2300-17-2 |
. Прокладка по профилю разъема у нервюры 7 крыла, левая
Gasket over joint section at wing rib 7, LH |
I |
|
40 |
24-2300-I8-1 |
. Прокладка по профилю разъема у нервюры 12 крыла, правая
Gasket over joint section at wing rib 12, RH |
I |
|
|
24-2300-18-2 |
. Прокладка по профилю разъема у нервюры 12 крыла, левая
Gasket over joint section at wing rib 12, LH |
I |
|
41 |
24-2300-19 |
. Прокладка по стрингерам 3 и 7
Gasket at stringers 3 and 7 |
2 |
|
42 |
26-2300-98 |
. Прокладка штуцера
Pipe connection gasket |
3 |
|
3-43 |
24-2300-25-21 |
. Прокладка
Gasket |
6 |
|
44 |
24-2300-15-19 |
. Прокладка
Gasket |
2 |
|
45 |
24-2300-16-5 |
. Прокладка
Gasket |
2 |
|
46 |
24-2300-16-3 |
. Прокладка
Gasket |
4 |
|
47 |
24-2300-15-5 |
. Прокладка
Gasket |
2 |
|
48 |
24-2300-15-3 |
. Прокладка
Gasket |
2 |
|
49 |
24-2300-15-7 |
. Прокладка
Gasket |
2 |
|
50 |
24-2300-15-25 |
. Прокладка
Gasket |
10 |
|
51 |
24-2300-15-9 |
. Прокладка
Gasket |
2 |
|
52 |
24-2300-15-11 |
. Прокладка
Gasket |
2 |
|
53 |
24-2300-15-13 |
. Прокладка
Gasket |
2 |
|
54 |
24-2300-16-7 |
. Прокладка
Gasket |
2 |
|
55 |
2 4-2X0-15-15 |
. Прокладка
Gasket |
2 |
|
56 |
24-2300-15-17 |
. Прокладка
Gasket |
2 |
|
57 |
24-2300-15-23 |
. Прокладка
Gasket |
6 |
|
3 - 58 |
24-2300-99 |
. Гайка Nut |
3 |
|
59 |
24-2300-101 |
. Кница
Gusset plate |
6 |
|
|
|
ИЗМЕНЕНИЯ ПО СЕРИЯМ
A - по 1710
Б - с 1801
В - по 2 ПО
Г - с 2201
Д - по 2910
Е - с 3001 |
|
|
|
|
EFFECTIVITY LGEND
А - up to 1710
Б - 1801 and on
В - up to 2110
Г - 2201 and on
Д - up to 2910
E - 3001 and on |
|
|
