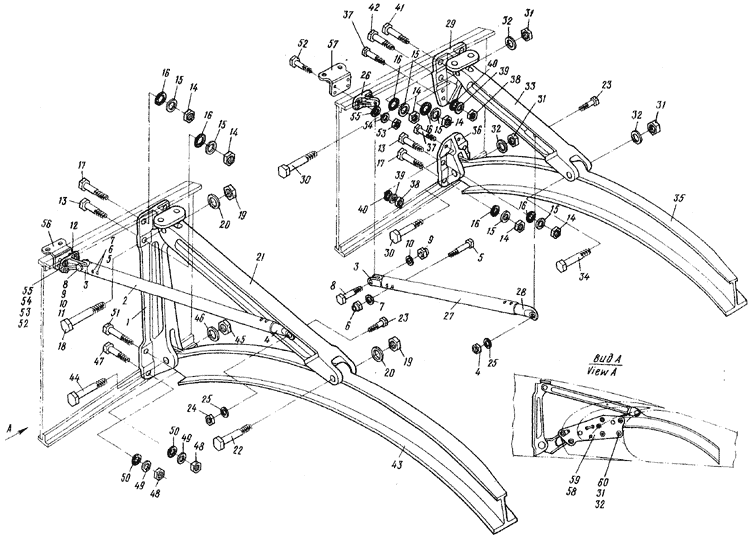

Рис.5. УСТАНОВКА МОНОРЕЛЬСОВ ЗАКРЫЛКА НА СРЕДНЕЙ ЧАСТИ КРЫЛА
Fig.5. FLAP TRACK MOUNTING ASSEMBLY ON WING INNER SECTION



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-3800-50-1 УСТАНОВКА МОНОРЕЛЬСОВ ЗАКРЫЛКА НА СЧК, ПРАВАЯ (см. 3.3, рис.1, поз. 4)
FLAP TRACK MOUNTING ASSEMBLY ON WING INNER SECTION, RH (See 3.3, Fig.l, Item No.4)
  24-3800-50-2 УСТАНОВКА МОНОРЕЛЬСОВ ЗАКРЫЛКА НА СЧК, ЛЕВАЯ (см.3.3, рис.1, поз.4)
FLAP TRACK MOUNTING ASSEMBLY ON WING IHNER SECTION, LH (See 3-3, Fig.l, Item No.4)
5 - І 24-3800-27-1 . Кронштейн правый
Bracket, RH 		I
  24-3800-27-2 . Кронштейн левый
Bracket, LH 		I
2 24-3800-20-1 . Раскос на нервюре 8 крыла, правый
Bracing strut Oil wing rib 8, BH 		I
  24-3800-20-2 . Раскос на нервюре 8 крыла, левый
Bracing strut on wing rib 8, LH		 I
3 24-3800-24 .. Вилка
Fork		 2
4 24-3800-15-5 .. Ушко
Lug		 I
5 3024A-6—44 Кд .. Болт
Bolt 		8
6 3374A-6 Кд .. Гайка
Nut 		8
7 1274C50-1-6-34 .. Шайба радиусная
Saddle
washer 		16
5 - 8 3024A-6-24-3 Кд . Болт
Bolt		 2
9 3327A-6 Кд . Гайка
Hut		 2
10 3402A-1,5-6-12 Кд . Шайба
Washer		 2
11 1,5z20-002
ГОСТ 397-66		 . Шшгант
Cotter pin		 2
12 24-3800-23-1 . Кронштейн у нервюры 8 кривая правый
Bracket at wing rib 8, RH		 I
  24-3800-53-2 . Кронштейн у нервюры 8 крыла, левый
Bracket at wing rib 8, LН		 I
1З 4916A-10-30 . Болт
Bolt		 4
14 3302A-10 КД . Гайка
Hut		 12
15 24-2000-22-3 . Шайба
Washer		 12
16 24-3800-52-3 . Кольцо резиновое уплотнительное
Rubber packing ring 		24
17 4916A-10-34 . Болт
Bolt		 4
18 24-3800-51-11 . Болт
Bolt		 I
19 335QA-14 Кд . Гайка
Hut		 2
20 3402A-1,5-14-25 Кд . Шайба
Washer		 2
21 24-3800-7-7 . Подкос
Drag strut		 I
5 - 22 24-3800-51-13 . Болт
Bolt		 I
23 3021A-8-24 Кд . Болт
Bolt		 2
24 3373A-8 Кд . Гайка
Hut 		2
25 3402A-1,5-8-14 Кд . Шайба
Washer 		2
26 24-3800-23-3 . Кронштейн у нервюры II крыла, правый
Bracket at wing rib 11, RH 		I
  24-3800-23-4 . Кронштейн у нервюры II крыла, левый
Bracket at wing rib 11, LH		 I
27 24-3800-20-3 . Раскос на нервюре II крыла, правый
Bracing strut on wing rib 11, RH 		I
  24-3800-20-4 . Раскос на нервюре II крыла, левый
Bracing strut on wing rib 11, LH 		I
28 24-3800-15-7 .. Ушко
Lug 		I
29 24-3800-17-1 . Кронштейн верхний, правый
Upper bracket, RH 		I
  24-3800-17-2 . Кронштейн верхний, левый
Upper bracket, LH 		I
30 24-3800-51-7 . Болт
Bolt		 2
31 3350A-12 Кд . Гайка
Nat		 II
5-32 3402A-1,5-12-20 Кд . Шайба
Washer		 II
33 24-3800-7-5 . Подкос
Drag strut		 I
34 24-3800-51-9 . Болт Bolt I
35 24-3800-29-1 . Монорельс на нервюре II крыла, правый
Flap track on wing rib 11, RH 		I
  24-3800-29-2 . Монорельс на нервюре II крыла, левый
Flap track on wing rib 11, LH		 I
36 24-3800-18-1 . Кронштейн нижний, правый
Lower bracket, RH 		I
  24-3800-18-2 . Кронштейн нижнтй, левый
Lower bracket, LH		 I
37 5009A-6-22 . Болт
Bolt 		6
38 3373A-6 Кд . Гайка
Nut		 6
39 24-2000-22-2 . Шайба
Waaher 		6
40 24-2300-7 . Кольцо резиновое уплотнительное
Rubber packing ring 		6
41 49I6A-10-32 . Болт
Bolt 		2
42 4916A-10-28 . Болт
Bolt 		2
43 24-3800-2-1 . Монорельс на нервюре 8 крыла, правый
Flap track on wing rib 8, RH 		I
5-43 24-3800-2-2 . Монорельс на нервюре 8 крыла, левый
Flap track on wing rib 8, LH 		I
44 24-3800-51-15 . Болт
Bolt		 I
45 3350A-16 Кд . Гайка
Hut 		I
46 3402A-1,5-16-28 Кд . Шайба
Washer		 I
47 49I6A-12-40 . Болт
Bolt		 2
48 3302A-12 Кд . Гайка
Nut 		4
49 24-2000-22-4 . Шайба
Washer		 4
50 24-3800-52-1 . Кольцо ушютнительное рези­новое
Rubber packing ring 		4
51 4916A-12-36 . Болт
Bolt 		2
52 5004A-5-22 . Болт
Bolt		 8
53 3302A-5 Кд . Гайка
Nut		 8
54 24-2000-22-1 . Шайба
Washer		 8
55 24-2300-3 . Кольцо резиновое ушютнительное
Rubber packing ring 		8
56 24-3800-25-1 . Кница на нервюре 8 крыла
Gusset plate on wing rib 8 		I
5 - 57 24-3800-25-3 . Кница на нервюре II крыла
Gusaet plate on wing rib 11		 I
58 24-3804-90-1 . Каретка закрылков на нервюре 8 крыла, правая (см. 3.3, рис.8)
Flap carriage on wing rib 8, RH (See 3-3, Fig.8)		 I
  24-3804-90-2 . Каретка закрылков на нервюре 8 крыла, левая (см. 3.3, рис.8)
Flap carriage on wing rib 8, LH (See 3.3, Fig.8)		 I
59 24-3805-I00-I . Каретка закрылков на нервюре II крыла, правая (см. 3.3, рис.9)
Flap carriage on wing rib 11, RH (See 3.3, Fig.9)		 I
  24-3805-100-2 . Каретка закрылков на нервюре II крыла, левая (см. 3.3, рис.9)
Flap carriage on wing rib 11, LH (See 3.3, Fig.9)		 I
60 24-3800-51-3 . Болт
Bolt 		8
