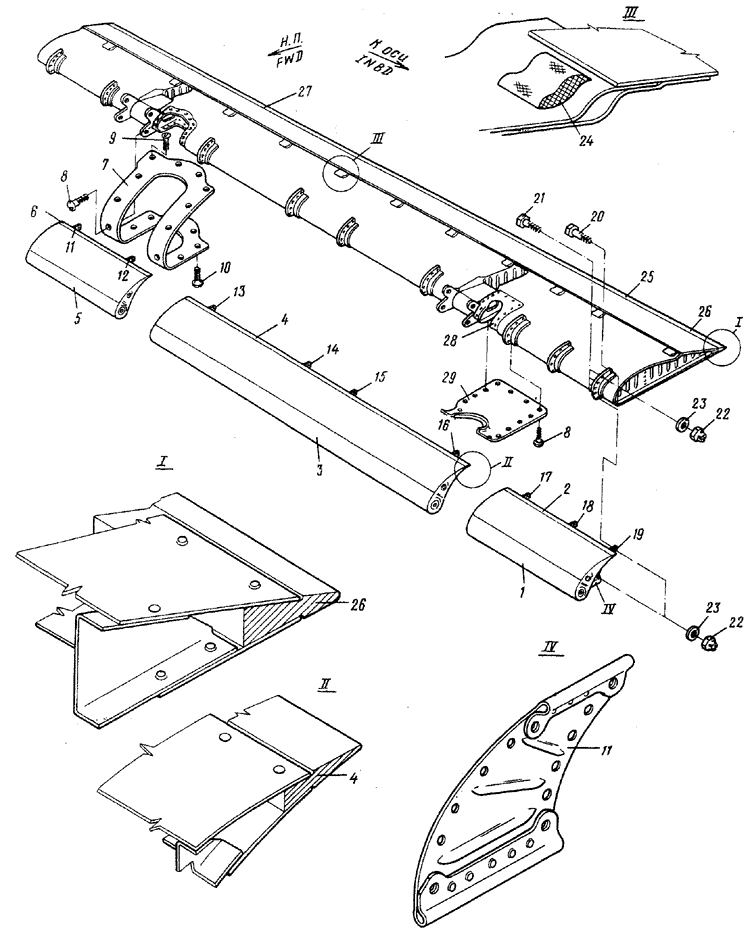

Рис.6. ЗАКРЫЛОК СРЕДНЕЙ ЧАСТИ КРЫЛА
Fig. 6. WIHG IHHER SECTION HUP
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
| |
26-3820-0-1 |
ЗАКРЫЛОК СРЕЛНЕЙ ЧАСТИ КРЫЛА, ПРАВЫЙ (см. 3.3, рис. I, поз. 5)
WING INNER SECTION FLAP, RH (See 3.3, Fig.1, Item No.5) |
|
|
| |
26-3820-0-2 |
ЗАКРЫЛОК СРЕЛНЕЙ ЧАСТИ КРЫЛА, ЛЕВЫЙ (см. 3.3, рис.1, поз.5)
WING INNER SECTION FLAP, LH (See 3-3, Fig.l, Item No.5) |
|
|
| 6 - 1 |
24-3820-10-1 |
. Первый отсек дефлектора закрылка СЧК, правый
First section of wing inner section flap baffle plate, RH |
I |
|
| |
24-3820-10-2 |
. Первый отсек дефлектора закрылка СЧК, левый
First section of wing inner flap baffle plate, LH |
I |
|
| 2 |
24-3820-11-13 |
.. Закондовка дефлектора
Baffle plate trailing edge section |
I |
|
| |
24-3820-11-14 |
.. Закондовка дефлектора
Baffle plate trailing edge section |
I |
|
| 3 |
24-3820-10-1 |
. Второй отсек дефлектора закрылка СЧК, правый
Second section of wing inner section flap baffle plate, RH |
I |
|
| 6-3 |
24-3820-10-2 |
. Второй отсек дефлектора закрылка СЧК, левый
Second section of wing inner section flap baffle plate, LH |
I |
|
| 4 |
24-3820-11-9 |
.. Закондавка дефлектора
Baffle plate trailing edge section |
I |
|
| |
24-3820-11-10 |
.. Законцовка дефлектора
Baffle plate trailing edge section |
I |
|
| 5 |
24-3820-10-1 |
. Третий отсек дефлектора закрылка, правый
Third section of wing inner section flap baffle plate,RH |
I |
|
| |
24-3820-10-2 |
. Третий отсек дефлектора закрылка, левый
Third section of wing inner section flap baffle plate,LH |
I |
|
| 6 |
24-3820-11-11 |
.. Законцовка дефлектора
Baffle plate trailing edge section |
I |
|
| |
24-3820-11-12 |
.. Законцовка дефлектора
Baffle plate trailing edge section |
I |
|
| 7 |
26-3820-0-301 |
. Крышка лиш, правая
Access cover, RH |
I |
|
| |
26-3820-0-302 |
. Крышка лючка, левая Access cover, LH |
I |
|
| 8 |
3051A-4-12 Кд |
. Болт
Bolt |
30 |
|
| 9 |
3051A—4-14 Кд |
. Болт
Bolt |
2 |
|
| 10 |
305IA-4-I8 Кд |
. Болт
Bolt |
I |
|
| 6 - 11 |
26-3820-353 |
. Диафрагма правая
Diaphragm, RH |
I |
|
| |
26-3820-354 |
. Диафрагма левая
Diaphragm, LH |
I |
|
| 12 |
26-3820-0-351 |
. Диафрагма правая
Diaphragm, RH |
I |
|
| |
26-3820-0-352 |
. Диафрагма девая
Diaphragm, LH |
I |
|
| 13 |
26-3820-0-349 |
. Диафрагма правая
Diaphragm, RH |
I |
|
| |
26-3820-0-350 |
. Диафрагма левая
Diaphragm, LH |
I |
|
| 14 |
26-3820-0-347 |
. Диафрагма правая
Diaphragm, RH |
I |
|
| |
26-3820-0-348 |
. Диафрагма девая
Diaphragm, LH |
I |
|
| 15 |
26-3820-0-345 |
. Диафрагма правая
Diaphragm, RH |
I |
|
| |
26-3820-0-346 |
. Диафрагма девая
Diaphragm, LH |
I |
|
| 16 |
26-3820-0-343 |
. Диафрагма правая
Diaphragm, RH |
I |
|
| |
26-3820-0-344 |
. Диафрагма девай
Diaphragm, LH |
I |
|
| 17 |
26-3820-0-415 |
. Диафрагма правая
Diaphragm, RH |
I |
|
| |
26-3820-0-416 |
. Диафрагма девая
Diaphragm, LH |
I |
|
| 18 |
26-3820-0-413 |
. Диафрагма правая
Diaphragm, RH |
I |
|
| |
26-3820-0-414 |
. Диафрагма девая
Diaphragm, LH |
I |
|
| 6 - 19 |
26-3820-0-411 |
. Диафрагма правая
Diaphragm, RH
|
I |
|
| |
26-3820-0-412 |
. Диафрагма левая
Diaphragm, LH |
I |
|
| 20 |
3017A-5-14 Кд |
. Болт
Bolt |
18 |
|
| 21 |
3017A-5-12 Ед |
. Болт
Bolt |
31 |
|
| 22 |
3373A-5 Кд |
. Гайка
Nut |
49 |
|
| 23 |
3401A-0,8-5-10 |
. Шайба
Washer |
49 |
|
| 24 |
24-3820-29 |
. Накладка резиновая
Rubber cover plate |
12 |
|
| 25 |
26-3820-9 |
. Законновка, правая
Trailing edge section, RH |
I |
|
| |
24-3820-1-2 |
. Законцовка, левая
Trailing edge section, LH |
I |
|
| 26 |
26-3820-9-3 |
.. Законцовка, правая
Trailing edge section, RH |
I |
|
| |
24-3820-1-6 |
.. Законцовка, левая
Trailing edge section, LH |
I |
|
| 27 |
26-3820-9-5 |
.. Законцовка, правая
Trailing edge section, RH |
I |
|
| |
24-3820-1-8 |
.. Законцовка, левая
Trailing edge section, LH |
I |
|
| 28 |
26-3820-0-333 |
. Обшивка носка, правая
Leading-edge skin, RH
|
I |
|
| |
26-3820-0-334 |
. Обшивка носка, левая
Leading-edge skin, LH |
I |
|
| 29 |
26-3820-0-335 |
. Крышка лотка, правая
Access cover, RH |
I |
|
| |
26-3820-0-336 |
. Крышка лсчка, левая
Access cover, LH |
I |
|
