— Откидная хвостовая панель средней части крыла

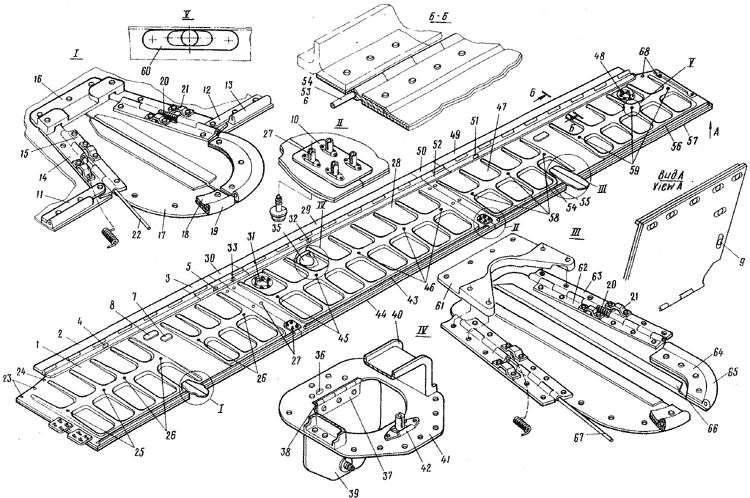

Рис.7. ОТКИДНАЯ ХВОСТОВАЯ ПАНЕЛЬ СРЕДНЕЙ ЧАСТИ КРЫЛА
Fig.7. WING INNER SECTION TRAILING PORTION HINGED PANEL



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  26-2200-40-1 ОТКИДНАЯ ХВОСТОВАЯ ПАНЕЛЬ СРЕДНЕЙ ЧАСТИ КРЫЛА, ПРАВАЯ (см. 3.3, рис.1, поз. 6)
WHIG IHHER SECTION TRAILING PORTION HINGED PANEL, RH (See 3-3, Fig-1, Item No.6)		 I
  26-2200-40-2 ОТКИДНАЯ ХВОСТОВАЯ ПАНЕЛЬ СРЕДНЕЙ ЧАСТИ КРЫЛА, ЛЕВАЯ (см. 3.3, рис.1, поз.6)
WING INNER SECTION TRAILING PORTION HINGED PANEL, LH (See 3-3, Fig-1, Item No.6)		 I
7 - 1   . Панель I
Panel 1
2 24-2200-35-3 .. Петля правая
Hinge half, RH		 I A
  24-2200-35-13 .. Петля правая
Hinge half, RH		 I Б
  24-2200-35-4 .. Петля левая
Hinge half, LH		 I A
  24-2200-35-14 .. Петля левая
Hinge half, LH		 I Б
3 24-2200-45-3 .. Петля правая
Hinge half, RH		 I A
  24-2200-45-13 .. Петля правая
Hinge half, RH		 I Б
  24-2200-45-4 .. Петля левая
Hinge half, LH		 I A
  24-2200-45-14 .. Петля левая
Hinge half, LH		 I Б
4 24-2200-36-3 .. Петля правая
Hinge half, RH		 I A
  24-2200-36-13 .. Петля правая
Hinge half, HH		 I Б
7 - 4 24-2200-36-4 .. Петля девая
Hinge half, LH		 I A
  24-2200-36-14 .. Петля левая
Hinge half, LH		 I Б
5 24-2200-46-3 .. Петля правая
Hinge half, RH		 I
  24-2200-46-4 .. Петля левая
Hinge half, LH		 I
6 1258C56-3-1250 Кд .. Шомпол
Hinge pin		 I A
  1258C56-3-1286 Кд .. Шомпол
Hinge pin		 I Б
7 24-2200-31 .. Накладка
Cover plate		 I
8 24-2200-54-3 .. Накладка
Cover plate		 2
9 24-2200-33 .. Накладка
Cover plate		 50
10 26-2200-40-109 .. Накладка
Cover plate		 4
11 26-2200-40-13 .. Лента Strap I
12 26-2200-40-15 .. Іента Strap I
13 26-2200-40-17 .. Профиль резиновый
Rubber section		 I
14 24-2200-171-1 .. Петля правая
Hinge half, RH		 I
  24-2200-171-2 .. Петля левая
Hinge half, LH		 I
7 - 15 24-2200-172 .. Петля
Hinge half		 2
16 24-2200-176 .. Кница
Gusset plate		 I
17 26-2200-40-181 .. Створка правая
Door, RH
I
  26-2200-40-182 .. Створка левая
Door, LH		 I
18 26-2200-40-185 .. Лента
Strap		 2
19 26-2200-40-83 .. Профиль резиновый
Rubber section		 2
20 26-2200-155-3 .. Пружина правая
Spring, RH		 2
  24-2200-155-4 .. Пружина левая
Spring, LH		 2
21 26-2200-40-89 .. Накладка
Cover plate		 8
22 24-2200-177-3 .. Шомпол
Hinge pin		 2
23 781AH-2-116 .. Замок винтовой
Screw-type lock		 2
24 780AH-2-15 .. Замок винтовой
Screw-type lock		 I
25 780AH-2-36 .. Замок винтовой
Screw-type lock		 2
26 780AH-2-34 .. Замок винтовой
Screw-type lock		 4
27 780AH-2-13 .. Замок винтовой
Screw-type lock		 24
28   . Панель 2
Panel 2
29 24-2200-35-15 .. Петля правая
Hinge half, RH		 I A
7 - 29 24-2200-35-25 .. Петля правая
Hinge half, RH		 I Б
  24-2200-35-16 .. Петля левая
Hinge half, LH		 I A
  24-2200-35-26 .. Петля девая
Hinge half, LH		 I Б
30 24-2200-45-5 .. Петля правая
Hinge half, RH		 I A
  24-2200-45-15 .. Петля правая
Hinge half, RH		 I Б
  24-2200-45-6 .. Петля левая
Hinge half, LH		 I A
  24-2200-45-16 .. Петля левая
Hinge half, LH		 I Б
31 26-2200-47-1 .. Окантовка правая
Trimming, RH		 I
  26-2200-47-2 .. Окантовка левая
Trimming, LH		 I
32 24-2200-36-15 .. Петля правая
Hinge half, RH		 I
  24-2200-36-16 .. Петля левая
Hinge half, LH		 I
33 24-2200-46-5 .. Петля правая
Hinge half, RH		 I
  24-2200-46-6 .. Петля левая
Hinge half, LH		 I
34 1258C56-3-1350 Кд .. Шомпол
Hinge pin		 I
35 24-2200-120 .. Леток
Access door		 I
36 24-2200-124 ... Петля
Hinge half		 I
7 - 37 24-2200-123 ... Петля
Hinge half		 I
38 24-2200-120-3 ... Шомпол
Hinge pin		 I
39 24-2200-122 ... Крышка Cover I
40 24-2200-127 ... Коробочка Box I
41 24-2200-126 ... Окантовка
Trimming		 I
42 780AH-2-11 ... Замок винтовой
Screw-type lock		 I
43 26-2200-40-25 .. Лента
Strap		 I
44 26-2200-40-31 .. Профиль резиновый
Rubber section		 I
45 780AH-2-34 .. Замок винтовой
Screw-type lock		 2
46 780AH-2-32 .. Замок винтовой
Screw-type lock		 3
47   . Панель 3
Panel 3
48 26-2200-48-1 .. Окантовка
Trimming		 I
  26-2200-48-2 .. Окантовка
Trimming		 I
49 24-2200-35-7 .. Петля правая
Hinge half, RH		 I
  24-2200-35-8 .. Петля левая
Hinge half, LH		 I
50 24-2200-45-5 .. Петля правая
Hinge half, RH		 I
7 - 50 24-2200-45-6 .. Петля левая
Hinge half, LH		 I
51 24-2200-36-7 .. Петля правая
Hinge half, RH		 I
  24-2200-36-8 .. Петля левая
Hinge half, LH		 I
52 24-2200-46-5 .. Петля правая
Hinge half, RH		 I
  24-2200-46-6 .. Петля левая
Hinge half, LH		 I
53 1258C56-3-1494 Кд .. Шомпол
Hinge pin		 I
54 26-2200-40-37 .. Лента Strap I
55 26-2200-40-41 .. Профиль резиновый
Rubber section		 I
56 26-2200-40-243 .. Лента
Strap		 I
57 26-2200-40-47 .. Профиль резиновый
Rubber section		 I
58 780AH-2-3I .. Замок винтовой
Screw-type lock		 3
59 78IAH-2-3I .. Замок винтовой
Screw-type lock		 3
60 24-2200-44 .. Накладка Cover plate 3
61 24-2200-175 .. Кница
Gusset plate		 I
62 24-2200-174-1 .. Петля правая
Hinge half, RH		 I
  24-2200-174-2 .. Петля левая
Hinge half, LH		 I
7 - 63 24-2200-173-1 .. Петля правая
Hinge half, RH		 I
  24-2200-173-2 .. Петля левая
Hinge half, LH		 I
64 26-2200-40-195 .. Лента Strap 2
65 26-2200-40-93 .. Профиль резиновый
Rubber section		 2
66 26-2200-40-197 .. Створка правая
Door, RH		 I
  26-2200-40-198 .. Створка левая
Door, LH		 I
67 24-2200-177-5 .. Шомпол
Hinge pin		 2
68 780AH-2-15 .. Замок винтовой
Screw-type lock 		2
    ИЗМЕНЕНИЯ ПО СЕРИЯМ
A - по 2810
Б - с 2901

BFPECTIVITY LEGEHD
А - up to 2810
Б - 2901 and on
