— Каретка закрылков на нервюре 11 крыла

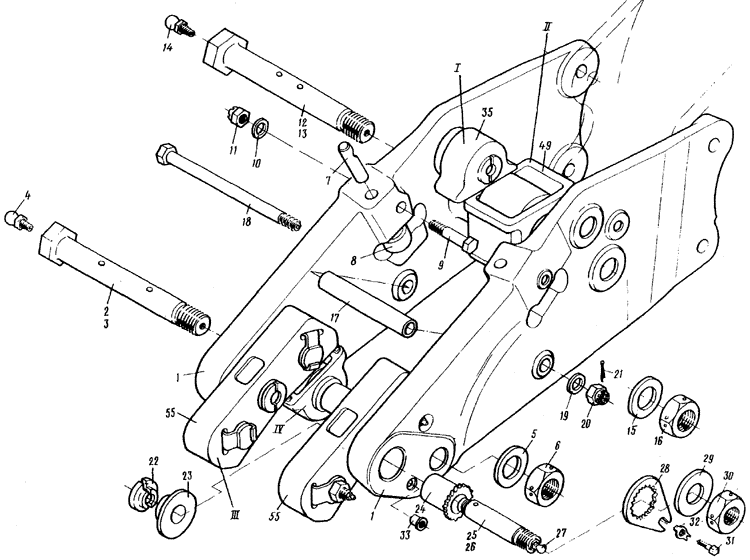

Рис.9. КАРЕТКА ЗАКРЫЛКОВ НА НЕРВЮРЕ 11 КРЫЛА. (На 3 листах. Лист I)
Fig.9. FLAP CARRIAGE ОН WHIG RIB 11. (Sheet 1 of 3)

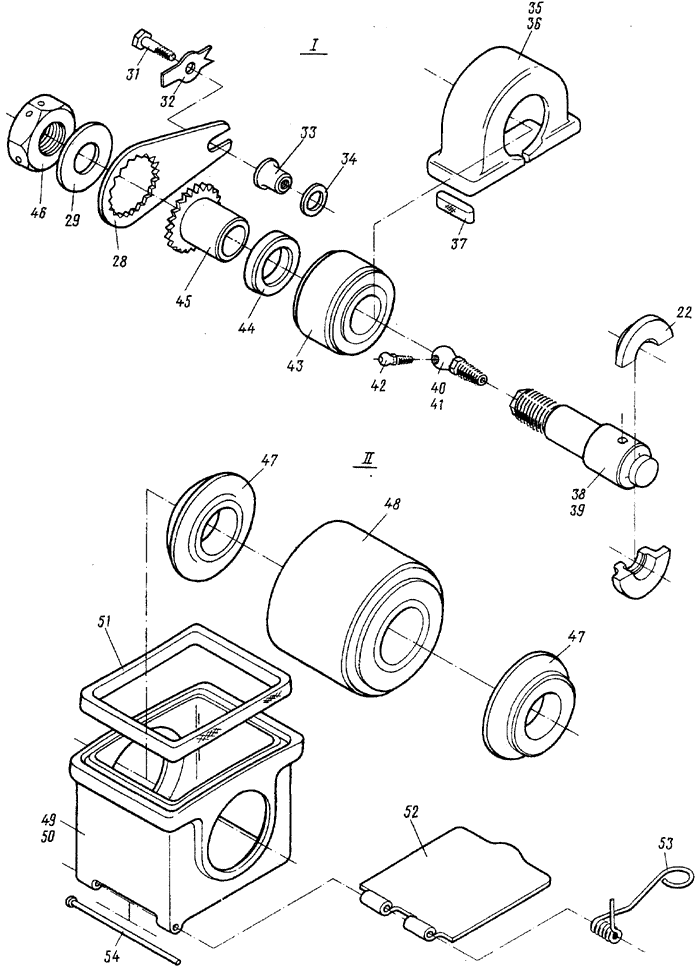

Рис.9. КАРЕТКА ЗАКРЫЛКОВ НА НЕРВЮРЕ II КРЫЛА. (На 3 листах. Лист 2)
Fig.9. FLA? CARRIAGE ON WING RIB 11. (Sheet 2 of 3)

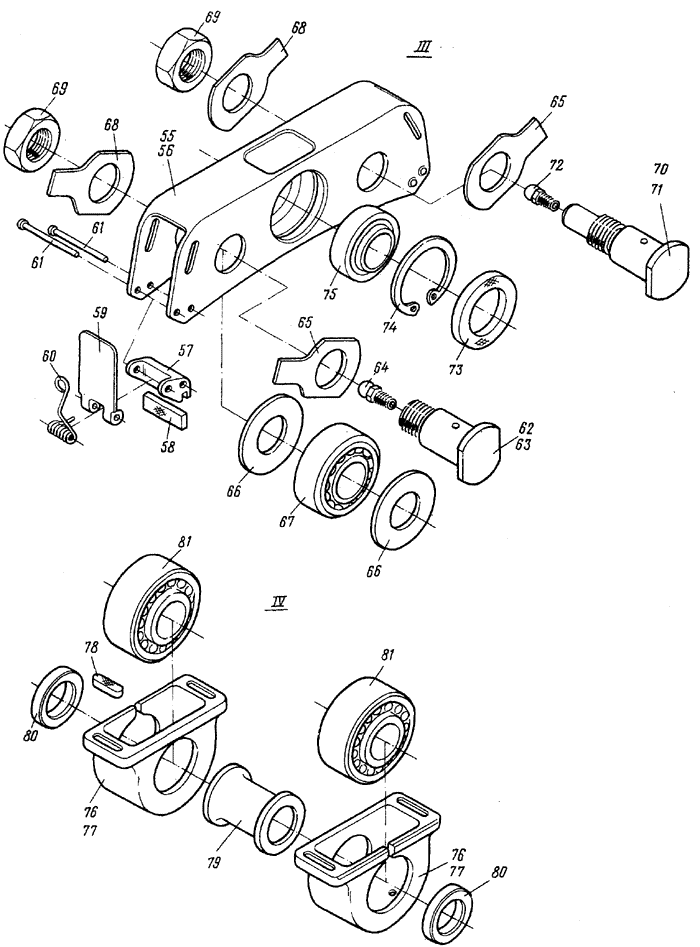

Рис.9. КАРЕТКА ЗАКРЫЛКОВ НА НЕРВЮРЕ 11 КРЫЛА. (На 3 листах. Лист 3)
Fig.9. FLIP CARRIAGE ON WING RIB 11. (Sheet 3 of 3)



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-3805-100-1 КАРЕТКА ЗАКРЫЛКОВ HA HEPBЮРЕ 11 КРЫЛА, ПРАВАЯ (см. 3.3, рис.5, поз.59)
FLAP CARRIAGE ON WING RIB 11, RH (See 3.3, Fig.5, Item No.59)
  24-3805-100-2 КАРЕТКА ЗАКРЬШЮВ НА HEPBЮРЕ 11 КРЫЛА, ЛЕВАЯ (см. 3.3, рис. 5, поз.59)
FLAP CARRIAGE ON WIHG RIB 11, LH (See 3.3, Fig. 5, Item No. 59)
9 - 1 24-3805-101-1 . Рама каретки, правая
Side plate, RH 		I
  24-3805-101-2 . Рама каретки, левая
Side plate, LH 		I
2 24-3805-52 . Болт в сборе
Bolt assy		 I
3 24-3805-52-3 .. Болт
Bolt		 I
4 2503A-2 .. Масленка
Lubricator		 I
5 3401A-3-I2-22 . Шайба
Washer		 I
6 24-3804-94-1 . Гайка
Nut		 I
7 24-3804-14 . Ось Axle 2
8 914700Ю-1 . Подшипник (поставляется по ЕТУ 100/5)
Bearing, (supplied according to ЕТУ 100/5)		 2
9 3017A-6-38 Кд . Болт
Bolt		 2
9 - 10 3401A-I-6-I2 . Шайба
Washer		 2
11 3374A-6 Кд . Гайка
Hut		 2
12 24-3805-54 . Болт в сборе
Bolt assy 		I
13 24-3805-54-3 .. Болт
Bolt		 I
14 2503A-2 .. Масленка
Lubricator		 I
15 3401A-3-20-32 .. Шайба
Washer		 I
16 24-3804-94-7 . Гайка
Nut		 I
17 24-3804-16 . Распорка
Spacer		 I
18 49I6A-8-I38—4 Кд . Болт
Bolt		 I
19 3402A-2-8-I6 Кд . Шайба
Washer		 I
20 3327A-8 Кд . Гайка
Nut		 I
21 2x20-002 ГОСТ 397-66 . Шплинт
Cotter pin		 I
22 24-3804-21 . Шайба разрезная
Split washer		 4
23 24-3804-56 . Шайба
Washer		 2
24 24-3804-93 . Втулка
Bushing		 2
25 24-3804-58 . Ось в сборе 2
9 - 26 24-3804-58-3 .. Ось
Axle		 I
27 2503A-2 .. Масленка
Lubricator		 I
28 24-3805-105 . Скоба
Shackle		 4
29 3401A-1,5-16-32 . Шайба
Washer		 4
30 24-3804-94-5 . Гайка
Hut		 2
31 3151A-5-I2 Кд . Болт
Bolt		 4
32 3463A-5 Кд . Шайба контровочная
Locking washer		 4
33 24-3805-57 . Втулка
Bushing		 4
34 3401A-I-8-I6 . Шайба
Washer		 4
35 24-3804-20-3 . Чехол в сборе
Bearing housing assy		 2
36 24-3804-10-3 .. Чезол
Bearing housing		 I
37 24-3804-18 .. Сальник
Packing gland		 2
38 24-3805-64 . Ось в сборе
Axle assy 		2
39 24-3805-64-3 .. Ось Axle I
40  24-3804-77 .. Штуцер с масленкой
Pipe connection with lubricator
 I
41 24-3804-77-5 ... Штуцер
Pipe connection		 I
9 - 42 2503A-2 ... Масленка
Lubricator		 I
43 914703Ю-1 . Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 2
44 24-3804-19 . Шайба
Washer		 2
45 24-3804-97 . Втулка
Buehing		 2
46 24-3804-94-3 . Гайка
Nut		 2
47 24-3804-26 . Втулка
Bushing		 2
48 884904Ю-1 . Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 I
49 24-3805-56 . Чехол в сборе Bearing housing asey I
50 24-3805-71 .. Корпус
Housing		 I
51 24-3805-74 .. Сальник
Packing gland		 I
52 24-3805-72 .. Крышка
Cover		 I
53 24-3804-78-1 .. Пружина
Spring		 I
54 KC-2 Кд
ГОСТ 792-41		 .. Шомпол
Hinge pin		 I
55 24-3804-60-5 . Качающаяся тележка в сборе, правая
Bogie assy, RH		 I
9 - 55 24-3804-60-6 . Качающаяся тележка в сборе, левая
Bogie assy, LH 		I
56 24-3804-71 .. Корпус качающейся тележки
Bogie housing 		I
57 24-3804-88 .. Кронштейн
Bracket		 2
58 24-3804-64 .. Сальник
Packing gland		 2
59 24-3804-63 .. Створка
Hinged door		 2
60 24-3804-78-3 .. Пружина
Spring		 2
61 3506A-3-30 .. Заклепка Rivet 4
62 24-3804-82 .. Ось в сборе с масленкой
Axle with lubricator, assembled		 I
63 24-3804-82-5 ... Ось
Axle		 I
64 2503A-2 ... Масленка
Lubricator		 I
65 24-3804-72 .. Шайба стопорная
Locking washer		 I
66 24-3804-66 .. Шайба
Washer		 4
67 9I4703XKE .. Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 2
68 24-3804-76 .. Шайба стопорная Locking washer 2
69 24-3804-94-3 .. Гайка
Nut		 2
9-70 24-3804-86 .. Ось в сборе с масленкой
Axle with lubricator, assembled		 I
71 24-3804-86-3 ... Ось
Axle		 I
72 2503A-2 ... Масленка
Lubricator		 I
73 24-3804-68 .. Сальник
Packing gland		 I
74 24-3804-75 .. Кольцо стопорное
Check ring		 I
75 ШС-17Ю .. Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 I
76 24-3805-9 . Чехол в сборе
Bearing housing assy		 2
77 24-3805-7 .. Чехол
Bearing housing		 I
78 24-3804-11 .. Сальник
Packing gland		 I
79 24-3805-8 . Втулка
Bushing		 I
80 24-3805-12 . Шайба
Washer		 2
81 914901Ю-1 . Подшипник
Bearing		 2
