— Навеска элеронов

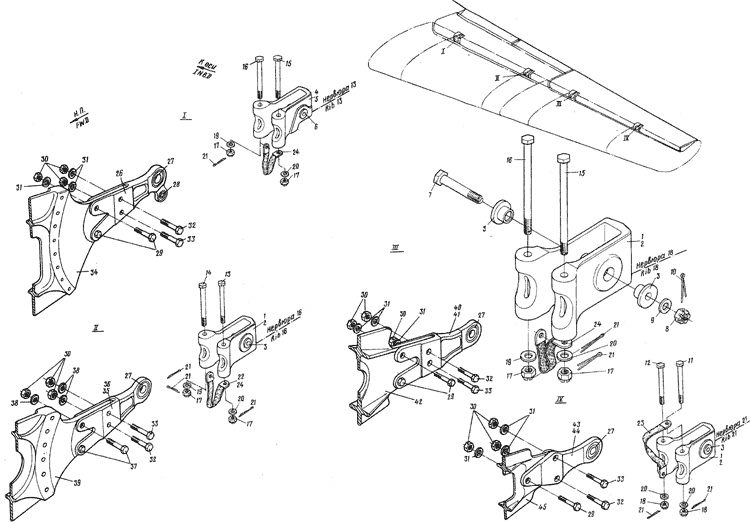

Рис.8. НАВЕСКА ЭЛЕРОНОВ
Fig. 8. ALLERON ATTACHMENT FITTINGS



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-3700-0-1 НАВЕСКА ЭЛЕРОНОВ, ПРАВАЯ (см. 3.4, рис. I, поз.5)
AILERON ATTACHMENT FITTINGS, RH (See 3-4, Fig.I, Item No.5)
  24-3700-0-2 НАВЕСКА ЭЛЕРОНОВ, ЛЕВАЯ (см. 3.4, рис. I, поз.5)
AILERON ATTACHMENT FITTINGS, LH (See 3.4, Fig.1, Item No.5)
8 - 1 24-3700-3 . Вилка в сборе

Fork assy 		3
2 24-3700-3-5 .. Вилка
Fork		 I
3 24-3700-4 .. Втулка
Bushing		 I
4 24-3700-10 . Вилка в сборе

Fork assy 		I
5 24-3700-10-3 .. Вилка
Fork		 I
6 24-3700-4 .. Втулка
Bushing		 I
7 3027A-8-44-3,5 Кд . Болт
Bolt		 4
8 3341A-8 Кд . Гайка
Nut		 4
9 3402A-1,5-8-14 Кд . Шайба
Washer		 4
10 2x25-002
ГОСТ 397-66
 . Шплинт
Cotter pin
 4

11 4916A-6-82-3 . Болт
Bolt		 I
8 - 12 4916A-6-84-3 . Болт
Bolt		 I
13 4916A-6-86-3 . Болт
Bolt		 I
14 4916A-6-88-3 . Болт
Bolt		 I
15 4916A-6-90-3 . Болт
Bolt		 2
16 4916A-92-3 . Болт
Bolt		 2
17 3327A-6 Кд . Гайка
Hut		 6
18 3336A-6 Кд . Гайка
Nut		 2
19 3402A-1-6-I2 Кд . Шайба
Washer		 3
20 3402A-1,5-6-12 Кд . Шайба
Washer		 5
21 I,6x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 8
22 99AH-3-I00* . Перемычка металлизации
Bonding jumper		 I
23 99AH-3-110 . Перемычка металлизации
Bonding jumper		 I
24 99АН-3-120** . Перемычка металлизации
Bonding jumper		 5
25 24-2213-6 . Вилка в сборе
Fork asay 		I
26 24-2213-6-3 .. Вилка
Fork		 I
8 - 27 БУ98І068-Ю .. Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 4
28 ШС6-Ю .. Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 I
29 3024A-6-22 Кд . Болт
Bolt		 5
і
30 3302A-6 Кд . Гайка
Hut		 15
31 3402A-1-6-I2 Кд . Шайба
Waaber		 II
32 3024A-6-24 Кд . Болт
Bolt		 4
-
33 3024А-6-26 Кд . Болт
Bolt		 4
34 24-22I3-4-1 . Кронштейн правый
Bracket, RH		 I
  24-2213-4-2 . Кронштейн левый
Bracket, 1Н		 I
35 24-2216-2 . Видка в сборе
Fork assy 		I
36 24-2216-2-5 .. Вилка
Fork		 I
37 3024А-6-28 Кд . Болт
Bolt		 2
38 3402A-1,5-6-12 Кд . Шайба
Washer		 4
39 24-22I6-4-1 , Кронштейн правый
Bracket, RН		 I
  24-2216-4-2 . Кронштейн левый
Bracket, LH		 I
8 - 40 24-2218-2 . Вилка в сборе
Fork assy 		I
41 24-2218-2-7 .. Вилка
Fork		 I
42 24-22I8-1-1 . Кронштейн правый
Bracket, RH		 I
  24-2218-1-2 . Кронштейн левый
Bracket, LH		 I
43 24-2221-2 . Вилка в сборе
Fork assy 		I
44 24-2221-2-5 .. Вилка
Fork		 I
45 24-2221-1-1 . Кронштейн правый
Bracket, RH		 I
  24-2221-1-2 . Кронштейн левый
Bracket, LH		 I

   * На левой нервюре 16
     On LH rib 16
** На правой и левой нервюрах; 13 и 18 и правой нервюре 16
     On RH and LH ribs 13 and 18 and on RH rib 16
