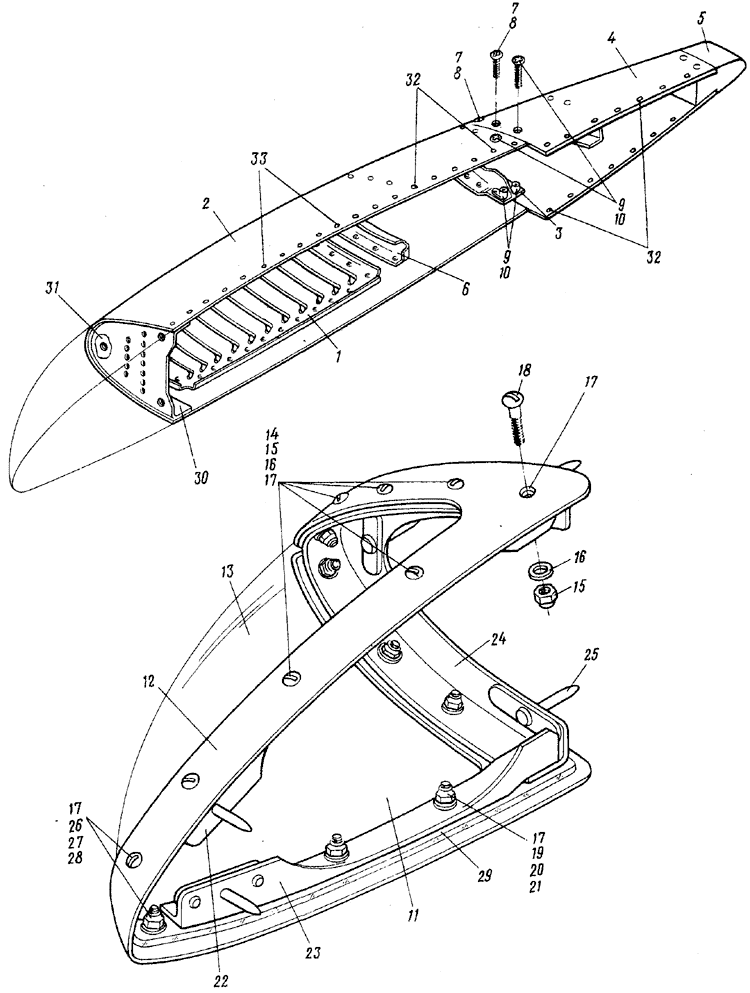

Рис.9. КОНЦЕВОЙ ОБТЕКАТЕЛЬ КРЫЛА
Fig.9. WING TIP FAIRIHG
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
| |
24-2025-10-I |
КОНЦЕВОЙ ОБТЕКАТЕЛЬ КРЬША, ПРАВЫЙ (см. 3.4, рис. I, поз.6)
WING TIP PAIRING, RH (See 3.4, Fig.l, Item No.6) |
I |
|
| |
24-2025-10-2 |
КОНЦЕВОЙ ОБТЕКАТЕЛЬ КРЫЛА , ЛЕВЫЙ (см. 3.4, рис. I, поз.6)
WING TIP PAIRING, LH (See 3-4, Fig.l, Item No.6) |
I |
|
| 9 - 1 |
24-2025-10-7 |
. Щелевая окантовка, правая
Gills, RH |
I |
|
| |
24-2025-10-8 |
. Щелевая окантовка, левая
Gilla, LH |
I |
|
| 2 |
24-2025-10-13 |
. Обшивка правая
Skin, RH |
I |
|
| |
24-2025-10-14 |
. Обшивка левая
Skin, LH |
I |
|
| 3 |
24-2025-10-59 |
. Профиль (таврик) правый
Section (T-piece), RH |
I |
|
| |
24-2025-10-60 |
. Профиль (таврик) левый
Section (T-piece), LH |
I |
|
| 4 |
24-2025-10-15 |
. Обшивка правая
Skin, RH |
I |
|
| |
24-2025-10-16 |
. Обшивка левая
Skin, LH |
I |
|
| 5 |
24-2025-21-1 |
. Законцовка, правая
Trailing portion, RH |
I |
|
| |
24-2025-21-2 |
. Закодовка, левая
Trailing portion, LH |
I |
|
| 6 |
24-2025-10-9 |
. Диафрагма правая
Diaphragm, RH |
I |
|
| |
24-2025-10-10 |
. Диафрагма левая
Diaphragm, LH |
I |
|
| 9 - 7 |
24-2110-44-3* |
. Болт
Bolt |
4 |
|
| |
24-2110-9-17** |
. Болт
Bolt
|
4 |
А |
| |
24-2050-9-19** |
. Болт
Bolt |
4 |
Б |
| 8 |
3381A-5 Кд* |
. Гайка самоконтрящаяся двухушковая
Self-locking nut, double- lugged |
4 |
|
| |
899AH-5 Кд** |
. Гайка самоконтрящаяся двухушковая
Self-locking nut, double- lugged |
4 |
|
| 9 |
24-2I10-44-8* |
. Болт
Bolt |
4 |
|
| |
24-2050-9-13** |
. Болт
Bolt |
4 |
А |
| |
24-2050-9-18** |
. Болт
Bolt |
14 |
Б |
| |
* Ддя правого крыла
Fог right wing
** Для левого крыла
Fог left wing |
| |
| 9 - 10 |
3382A-5 Кд* |
. Гайка самоконтрящаяся одноушковая
Self-looking nut, single- lugged |
4 |
|
| |
24-2301-67** |
. Гайка саыокоятрящаяся одноушковая
Self-locking nut, single- lugged |
4 |
A |
| |
24-2301-87** |
. Гайка самоконтрящаяся одноушковая
Self-locking nut, single- lugged |
4 |
Б |
| 11 |
24-2025-I5-I |
. Легкосъемный обтекатель БАН0, правый
Quick-detachable navigation light cover, ffiJ |
I |
|
| |
24-2025-15-2 |
. 1егкосъемный обтекатель БАН0, левый
Quick-detachable navigation light cover, LH |
I |
|
| 12 |
24-2025-15-3 |
.. Окантовка правая
Edging, RH |
I |
|
| |
* Для правого крыла
For right wing
** Для левого крыла
Fог left wing |
| |
| 9 - 12 |
24-2025-15-4 |
.. Окантовка девая
Edging, LH |
I |
|
| 13 |
24-2025-16-I |
.. Стекло правое
Glass, RH |
I |
|
| |
24-2025-16-2 |
.. Стекло левое
Glass, LH |
I |
|
| 14 |
3172A-4-I4 Кд*** |
.. Винт
Screw |
14 |
|
| |
3169A-4-16 Кд**** |
.. Зшт Screw |
12 |
В |
| |
24-2025-19-5**** |
.. Бинт
Screw |
12 |
Г |
| 15 |
3373A-4 Кд*** |
.. Гайка
Nut |
14 |
|
| |
3354A-4 Кд**** |
.. Гайка
N
ut |
14 |
|
| 16 |
3401A-0,5-4-8 |
.. Шайба
Washer |
14 |
|
| 17 |
24-2025-18 |
.. Втулка
Bushing |
18 |
|
| 18 |
3I72A-4-16 Кд*** |
.. Винт
Screw |
2 |
|
| |
3169A-4-I8 Кд**** |
.. Винт
Screw |
2 |
В |
| |
24-2025-19-7**** |
.. Винт
Screw |
2 |
Г |
| 19 |
3I72A-4-I4 Кд*** |
.. Винт
Screw |
2 |
|
| |
3169A-4-I4 Кд**** |
.. Винт
Screw |
2 |
В |
| |
24-2025-19-З**** |
.. Винт
Screw |
2 |
Г |
| |
*** Для правого обтекателя
Fоr RH wing-tip fairing
**** Для левого обтекателя
Fоr LH wing-tip fairing |
| |
| 9 - 27 |
899AH-5 Кд** |
. Гайка самоконтрящаяся двухушковая
Self-locking nut, double-lugged |
2 |
|
| 28 |
24-2025-17 |
.. Прокладка
Gasket |
2 |
|
| 29 |
24-2025-15-13 |
.. Тиоколовая лента
Thyokol strip |
2 |
|
| 30 |
24-2025-10-53 |
. Диафрагма правая
Diaphragm, RH |
I |
|
| |
24-2025-10-54 |
. Диафрагма левая
Diaphragm, LH |
I |
|
| 31 |
24-2025-10-55 |
. Накладка
Cover plate |
I |
|
| 32 |
24-2110-44-3* |
|
33 |
|
| |
24-2050-9-19** |
. Болт
Bolt |
39 |
|
| 33 |
24-2I10-44-4 |
. Болт (для правого обтекателя, поверху мехду стрингерами 3 и 7)
Bolt (for RH wing-tip fairing, top part, between stringers 3 and 7) |
6 |
|
| |
|
ИЗМЕНЕШ ПО СЕРИЯМ
A - no 1310
Б - с 1401
В - по 1710
Г - с 1801
EFFECTIVITY LEGEND
А - up to 1310
Б - 1401 and on
В - up to 1710
Г - 1801 and on |
|
|
| |
* Для правого обтекателя
For НН wing-tip fairing
** Для левого обтекателя
Fог LH wing-tip fairing |
