— Стык узла управления рулем направления

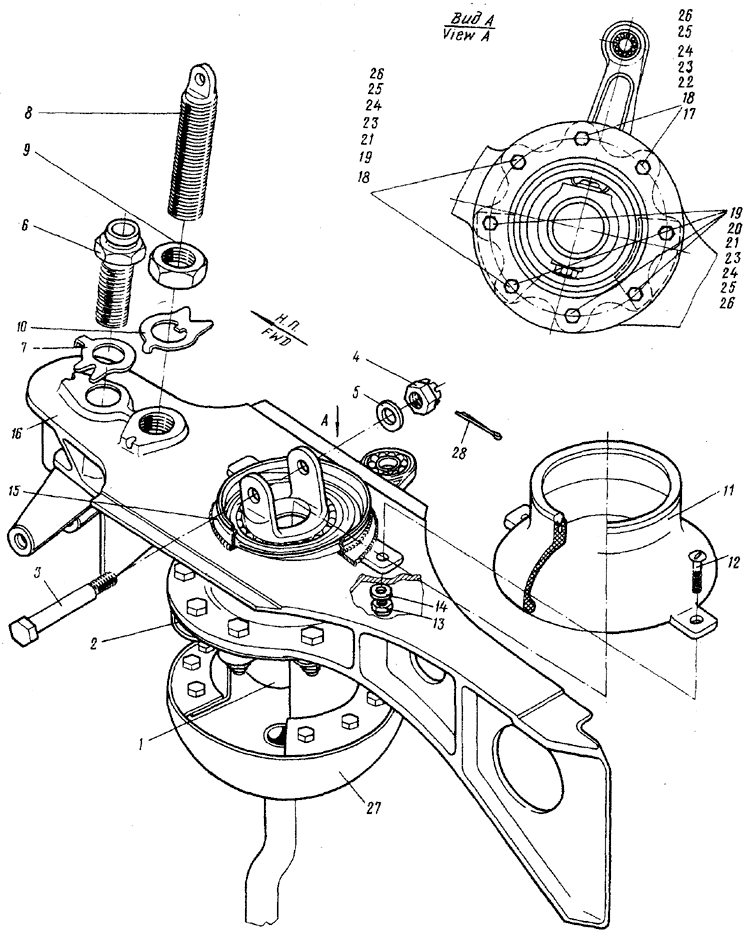

Рис Л. СТЫК УЗЛА УПРАВЛЕНИЯ РУЛЕМ НАПРАВЛЕНИЯ
Fig.4. RUDDER CONTROL ASSEMBLY JOINT
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
|
26-3020-100 |
СТЫКОВКА УЗЛА УПРАВЛЕНИЯ РУЛЕМ НАПРАВЛЕНИЯ
RUDDER COHTROL ASSEMBLY JOINT |
|
|
4 - 1 |
24-3022-120 |
. Узел управления рулем направления (см. 4.2, рис.5)
Rudder control assembly (See 4.2, Pig.5) |
I |
|
2 |
24-3020-11 |
. Прокладка
Gasket |
I |
|
3 |
24-3020-2 |
. Болт
Bolt |
I |
|
4 |
3341A-10 Кд |
. Гайка
Nut |
I |
|
5 |
3402A-1,5-10-20 Кд |
. Шайба
Washer |
I |
|
л
d |
24-3020-106 |
. Втулка
Bushing |
I |
|
7 |
24-3020-108 |
. Шайба
Washer |
I |
|
8 |
24-3020-110 |
. Штырь
Peg |
I |
|
9 |
24-3020-4 |
. Гайка
Nut |
I |
|
10 |
24-3020-34 |
. Шайба
Washer |
I |
|
11 |
24-3020-22 |
. Чехол
Bearing housing |
I |
|
12 |
3051A-4-I6 Кд |
. Болт
Bolt |
2 |
|
13 |
3373A.-4 Кд |
. Гайка
Nut |
2 |
|
14 |
3402A-1-4-8 Кд |
. Шайба
Washer |
2 |
|
15 |
24-3020-35 |
. Фланец
Flange |
I |
|
4 - 16 |
26-3020-101 |
. Кронштейн
Bracket |
I |
|
17 |
3017A-6-26-3 Кд |
. Болт
Bolt |
2 |
|
18 |
3017A-6-28-3 Кд |
. Болт
Bolt |
8 |
A |
|
3017A-6-28-3 Кд |
. Болт
Bolt |
4 |
Б |
19 |
3017A-6-30-3 Кд |
. Болт
Bolt |
6 |
|
20 |
3017A-6-32-3 Кд |
. Болт
Bolt |
4 |
Б |
21 |
3327А-6 Кд |
. Гайка Nut |
6 |
|
22 |
3336А-6 Кд |
. Гайка
Nut |
2 |
|
23 |
3401A-0,5-6-12 |
. Шайба
Washer |
8 |
|
24 |
3401A-1-6-12 |
. Шайба
Washer |
8 |
|
25 |
3401A-1,5-6-12 |
. Шайба
Washer |
8 |
|
26 |
3401A-2-6-12 |
. Шайба
Washer |
8 |
|
27 |
26-3022-125 |
. Установка водосборника (см. 4.2, рис. 8)
Moisture trap installation (See 4.2, Pig.8) |
I |
Б |
28 |
2,5x32-002
ГОСТ 397-66 |
. Шплинт
Cotter pin
ИЗМЕНЕНИЯ ПО СЕРИЯМ
A - no 1610
Б - с 1701
EFFSECTIVITY LEGEUD
А - up to 1610
Б - 1701 and on |
I |
|
