3. Горизонтальное оперение
— Горизонтальное оперение

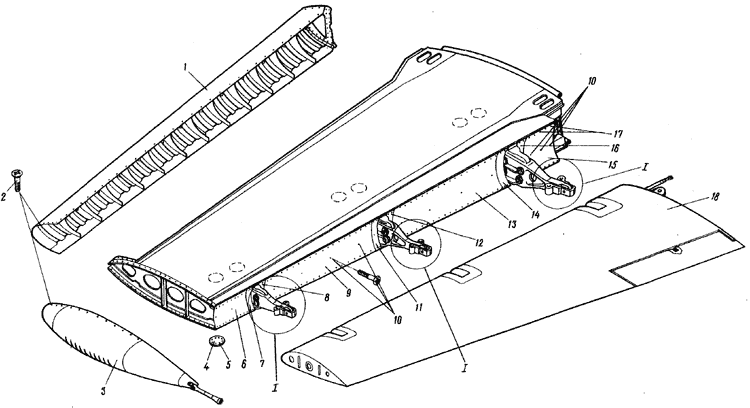

Рис. 1. ГОРИЗОНТАЛЬНОЕ ОПЕРЕНИЕ. (На 3 листах. Лист I)
Fig.l. HORIZONTAL STABILIZER AIRFOIL (Sheet I of 3)

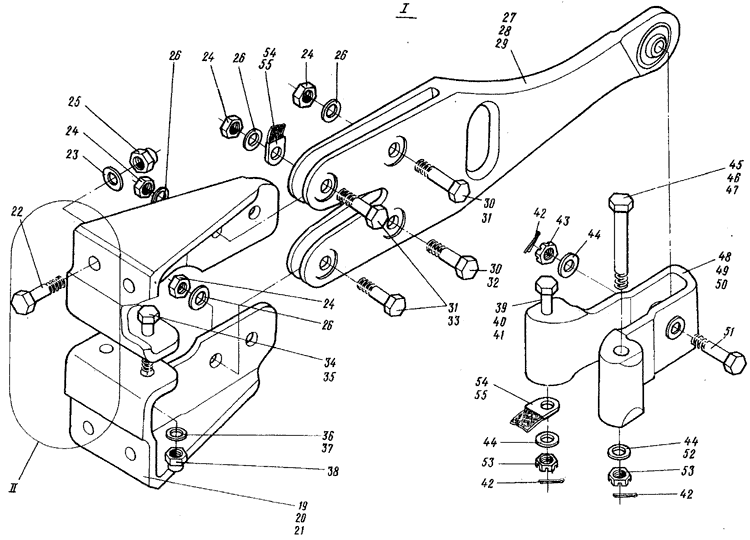

Рис. 1. ГОРИЗОНТАЛЬНОЕ ОПЕРЕНИЕ. (На 3 листах. Лист 2)
Fig.l. HORIZONTAL STABILIZER AIRFOIL (Sheet 2 of 3)

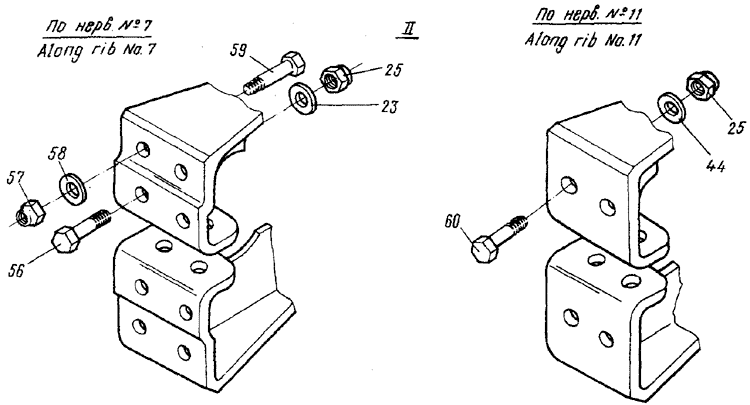

Рис. 1. ГОРИЗОНТАЛЬНОЕ ОПЕРЕНИЕ. (На 3 листах. Лист 3)
Fig.l. HORIZONTAL STABILIZER AIRFOIL (Sheet 3 of 3)



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
    3. ГОРИЗОНТАЛЬНОЕ ОПЕРЕНИЕ
HORIZONTAL STABILIZER
  26-3100-0-1 ГОРИЗОНТАЛЬНОЕ ОПЕРЕНИЕ, ПРАВОЕ (см. 4.1, рис.1, поз.6)
HORIZONTAL STABILIZER AIRFOIL, STBD (See 4.1, Fig.l, Item No.6)		 I
  26-3100-0-2 ГОРИЗОНТАЛЬНОЕ ОПЕРЕНИЕ, ЛЕВОЕ (см. 4.1, рис. I, поз.6) HORIZONTAL STABILIZER AIRFOIL, PORT (See 4.1, Fig.1, Item No. 6) I
1 - 1 24-3106-30 . Носок стабилизатора, правый
Horizontal stabilizer lead­ing edge, RH		 I
  24-3106-0 . Носок стабилизатора, левый
Horizontal stabilizer lead­ing edge, LH		 I
2 4996A-4-14 Кд . Болт
Bolt		 342
3 24-3110-0-1 . Обтекатель стабилизатора концевой, правый
Horizontal stabilizer tip fairing, RH		 I
  24-3110-0-2 . Обтекатель стабилизатора концевой, левый Horizontal stabilizer tip fairing, LH I
4 26-3105-0-90 . Лючок
Access door		 6
5 3172 A-4-12 Кд . Винт
Screw		 48
6 24-3104-0-149 . Обшивка задняя
Rear akin		 I
7 24-3104-0-129 . Накладка
Doubler		 I
8 24-3104-0-127 . Накладка
Doubler		 I
1 - 9 24-3104-0-151 . Обшивка задняя
Rear skin		 I
10 3172A-3-8 Кд . Винт
Screw		 168
11 24-3104-0-12 5 . Накладка
Doubler		 I
12 24-3104-0-123 . Накладка
Doubler		 I
13 24-3104-0-153 . Обшивка задняя
Rear akin		 I
14 24-3104-0-121 . Накладка Doubler I
15 24-3104-0-159 . Обшивка задняя
Rear skin		 I
16 24-3104-0-119 . Накладка Doubler I
17 3172A-3-9 Кд . Винт
Screw		 55
18 24-3200-0-1 . Руль высоты, правый (см. 4.1, рис.1, поз.7 и 4.3, рис.2)
Elevator, RH (See 4-1, Fig.l, Item Но.7 and 4.3, Fig.2)		 I
  24-3200-0-2 . Руль высоты, левый
Elevator, LH 		I
19 24-3105-21-1 . Кронштейн по нервюре 2, правый
Bracket at rib 2, RE		 2
  24-3105-21-2 . Кронштейн по нервюре 2, левый
Bracket at rib 2, LH		 2
1 - 20 24-3105-31-1 . Кронштейн по нервюре 7, правый
Bracket at rib 7, RH		 .2
  24-3105-31-2 . Кронштейн по нервюре 7, левый
Bracket at rib 7, LH		 2
21 24-3105-29-1 . Кронштейн по нервюре 11, правый
Bracket at rib 11, RH		 2
  24-3105-29-2 . Кронштейн по нервюре 11, левый
Bracket at rib 11, LH		 2
22 3021A-8-34 Кд . Болт по нервюре 2
Bolt at rib 2		 8
23 3401A-1,5-8-16 . Шайба по нервюрам 2 и 7
Washer at ribs 2 and 7		 16
24 3302A-6 Кд . Гайка по нервюрам 2, 7 и 11
Nut at ribs 2, 7 and 11 		24
25 3373A-8 Кд . Гайка по нервюрам 2, 7 и 11
Uut at ribs 2, 7 and 11 		24
26 3402A-1,5-6-12 Кд . Шайба по нервюрам 2-, 7 и 11
Washer at ribs 2, 7 and 11		 28
27 26-3100-102 . Видка для нервюры 2
Fork for rib 2 		2
28 26-3100-107 . Вилка для нервюры 7
Fork for rib 7 		2
29 26-3100-111 . Вилка дая нервюры 11
Fork for rib 11		 2
30 5009А-6-26 . Болт по нервюрам 2, 7 и 11
Bolt at ribs 2, 7 and 11		 6
ЗІ 5009А-6-24 . Болт по нервюрам 2, 7 и 11
Bolt at ribs 2, 7 and 11		 10
1 - 32 5009A-6-28 . Болт но нервюрам 2 и 7
Bolt at ribs 2 and 7		 4
33 5009A-6-22 . Болт no нервюре 11
Bolt at rib 11		 4
34 3003A-6-26 Кд . Болт no нервюрам 2 и 7
Bolt at ribs 2 and 7		 8
35 3017A-6-22 Кд . Болт no нервюре 11
Bolt at rib 11		 4
36 3401A-1-6-12 . Шайба no нервюрам 2 и 7
Washer at ribs 2 and 7		 8
37 3401A-1,5-6-12 . Шайба no нервюре 11
Washer at rib 11		 4
38 3373A-6 Кд . Гайки no нервюрам 2, 7 и 11
Nuts at ribs 2, 7 and 11		 12
39 4916A-8-78-4 Кд . Болт no нервюре 2
Bolt at rib 2		 2
40 4916A-8-64-4 Кд . Болт no нервюре 7
Bolt at rib 7		 2
41 4916A-8-70-4 Кд . Болт no нервюре 11
Bolt at rib 11		 2
42 2x20-002
ГОСТ 397-66		 . Шплинт по нервюрам 2, 7 и 11
Cotter pin at ribs 2, 7 and 1		 18
1
43 3341A-8 Нд . Гайка по нервюрам 2, 7 и 11
Nut at ribs 2, 7 and 11 		6
44 3401A-1-8-16 . Шайба по нервюрам 2, 7 и 11
Washer at ribs 2, 7 and 11		 22
45 4916A-8-76-4 Кд . Болт по нервюре 2
Bolt at rib 2		 2
46 4916A-8-62-4 Кд . Болт по нервюре 7
Bolt at rib 7		 2
47 4916A-8-70-4 Кд . Болт по нервюре 11
Bolt at rib 11		 2
1-48 24-3100-203 . Кронштейн по нервюре 2
Bracket at rib 2 		2
49 24-3100-208 . Кронштейн по нервюре 7
Bracket at rib 7 		2
50 24-3100-212 . Кронштейн по нервюре 11
Bracket at rib 11		 2
51 3027A-3-38-3,5 Кд . Болт по нервюрам 2, 7 и 11
Bolt at ribs 2, 7 and 11 		6
52а 3401A-2-8-16 . Шайба по нервюре 11
Washer at rib 11 		2
53 3341A-8 Кд . Гайка по нервюрам 2, 7 и 11
Nut at ribs 2, 7 and 11 		12
54 24-3000-61-5 . Перемычка металлизации по нервюре 2
Bonding jumper at rib 2 		2
55 24-3000-61-4 . Перемычка металлизации по нервюрам 7 и 11 Bonding jumper at ribe 7 and 11 4
56 30Q3A-8-32 Кд . Болт по нервюре 7
Bolt at rib 7 		8
57 3373A-6 Кд . Гайка по нервюре 7 Nut at rib 7 8
58 3401A-2-6-12 . Шайба по нервюре 7
Washer at rib 7 		8
59 3021A-6-20 Кд . Болт на нервюре 7
Bolt at rib 7 		8
60 3021A-8-28 Кд . Болт по нервюре 11
Bolt at rib 11 		8

* Не устанавливается, если присоединена перемычка металлизации
   Not installed if bonding jumper is connected
