— Узел управления рулем высоты

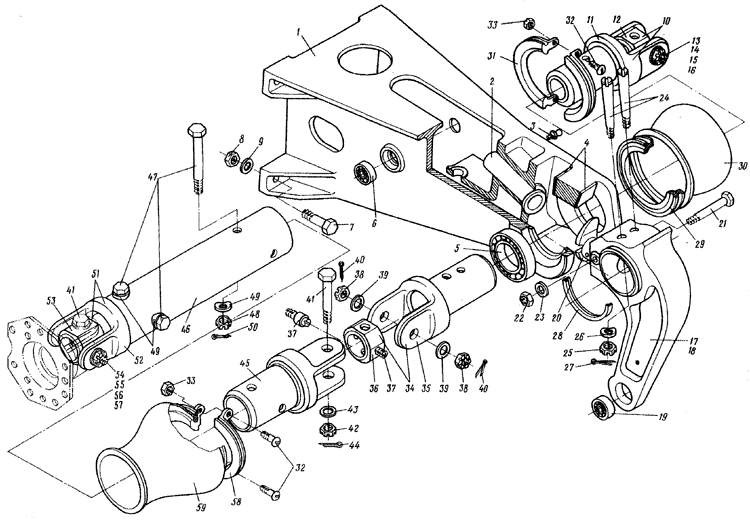

Рис.4. УЗЕЛ УПРАВЛЕНИЯ РУЛЕМ ВЫСОТЫ
Fig.4. ELEVATOR CONTROL UNIT



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  26-3010-0 УЗЕЛ УПРАВЛЕНИЯ РУЛЕМ ВЫСОТЫ (см. 4.3, рис.2, поз.23)
ELEVATOR CONTROL UNIT (See 4.3, Fig.2, Item Nо.23)		 I
4 - 1 24-3010-101 . Кронштейн
Bracket		 I
2 24-3010-8 .. Втулка
Bushing		 I
3 2503A-2 .. Масленка
Lubricator		 I
4 24-3010-41 .. Прокладка
Gasket		 2
5 900810-Ю .. Подшипник (поставляется по ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 2
6 900904-Ю .. Подшипник (поставляется по
ЕТУ 100/5)
Bearing (supplied according to ЕТУ 100/5)		 2
7 49I6A-8-28 . Болт
Bolt		 4
8 3302A-8 Кд . Гайка
Nut		 4
9 3402A-1,5-8-16 Кд . Шайба

Washer		 4
10 24-3010-23 . Обойма с вилкой
Race with fork		 I
11 24-3010-6 .. Вилка
Fork		 I
12 24-3010-15 .. Обойма
Race		 I
13 24-3010-47 .. Ось короткая
Short axle		 2
4 - 14 3341A-10 Кд .. Гайка
Nut		 2
15 3402A-1,5-10-20 Нд .. Шайба
Washer		 2
16 2,5x25-002
ГОСТ 397-66		 .. Шплинт
Cotter pin		 2
17 24-3010-10 . Качалка в сборе
Bellcrank assy 		I
18 24-3010-11 .. Качалка
Bellcrank		 I
19 НУ981067-Ю .. Подшипник (поставляется по ТУ3901А-63)
Bearing (supplied according to ТУ3901А-63) 		I
20 24-3010-28 .. Сухарь
Block		 I
21 3024А-6-56 Кд .. Болт
Bolt		 I
22 3320А-6 Кд .. Гайка
Nut		 I
23 3401A-1-6-12 .. Шайба
Washer		 I
24 3033A-10-69-3 Кд . Болт конусный
Taper bolt		 2
25 3341A-8 Кд . Гайка
Nut		 2
26 1249C50-8 Кд . Шайба
Washer		 2
27 2x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 2
28 24-3010-26 . Кольцо
Ring		 2
4 - 29 24-3010-34 . Полукольцо
Ring half		 4
30 24-3010-32 . Чехол
Bearing housing		 2
31 26-3010-36 . Полукольцо
Sing half		 4
32 3051A-4-18 Кд . Болт Bolt 8
33 3373A-4 Кц . Гайка
Nut		 8
34 24-3010-19 . Обойма с вилкой в сборе
Race with fork, assembled		 I
35 24-3010-5 .. Вилка
Fork		 I
36 24-3010-15 .. Обойма
Race		 I
37 24-3010-47 .. Ось короткая
Short axle		 2
38 3341A-10 Кд .. Гайка
Nut		 2
39 3402A-1,5-10-20 Кд .. Шайба
Washer		 2
40 2,5x25-002
ГОСТ 397-66		 ... Шплинт
Cotter pin		 2
41 24-3010-25 . Болт Bolt 4
42 3341A-10 Кд . Гайка
Nut		 4
43 3402A-1,5-10-20 Кд . Шайба
Washer		 4
44 2,5x25-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 4
4 - 45 26-3010-2 . Вилка
Fork		 2
46 26-3010-9 . Труба
Torque tube		 2
47 26-3010-1 . Болт Bolt 8
48 3341A-8 Кд . Гайка
Nut		 8
49 127X50-1-8-60 Кд . Шайба
Washer		 16
50 2x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 8
51 26-3010-18 . Обойма с вилкой в сборе Race with fork, assembled 2
52 26-3010-2 .. Видка
Fork		 2
53 24-3010-15 .. Обойма
Race		 2
54 24-3010-47 .. Ось короткая
Short axle		 4
55 3341A-10 Кд .. Гайка
Nut		 4
56 3402A-1,5-10-20 Кд .. Шайба
Washer		 4
57 2,5x25-002
ГОСТ 397-66		 .. Шплинт
Cotter pin		 4
58 26-3010-33 . Полукольцо
Ring half		 4
59 24-3010-37A . Чехол
Housing		 2
