2. Переднее шасси
— Установка переднего шасси

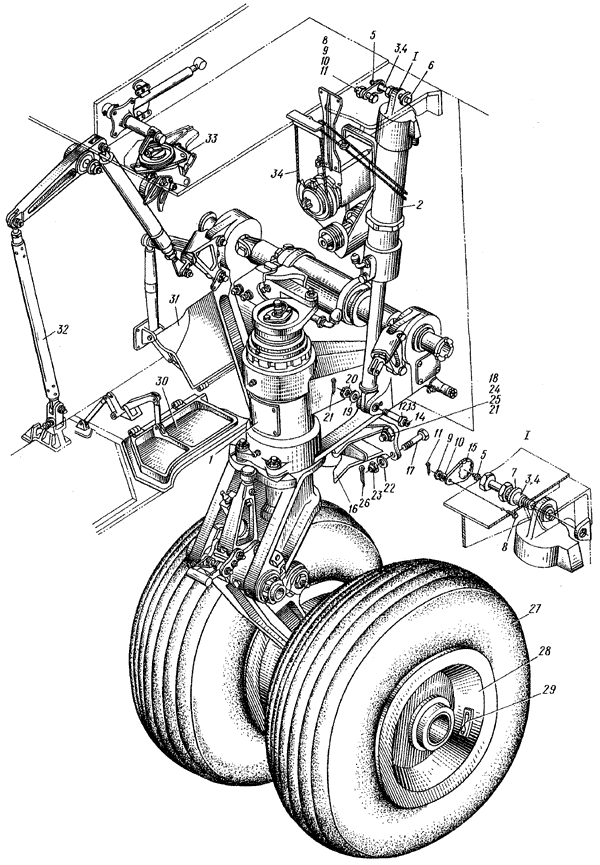

Рис. 1. УСТАНОВКА ПЕРЕДНЕГО ШАССИ
Fig. 1. NOSE LANDING GEAR



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
    2. ПЕРЕДНЕЕ ШАССИ
HOSE LAHDIHG GEAH

  24-4200-0 УСТАНОВКА ПЕРЕДНЕГО ШАССИ
HOSE LAHDIHG GEAH		 I
1 - 1 24-4201-300 . Амортизационная стойка переднего шасси (см. 5.2, рис. 2)
Hose landing gear shock strut (See 5.2, Fig. 2)		 I
2 24-4203-50 . Цилиндр уборта-выпуска (силовой цилиндр) переднего шасси (си. 5.2, рис. 4)
Hose landing gear actuating cylinder (See 5.2, Fig. 4)		 I
3 24-4200-72 . Болт в сборе
Bolt, assy		 I
4 24-4200-72-3 .. Болт
Bolt		 I
5 2503A-2 .. Пресс-ыасленка прямая
Lubricator fitting, straight		 I
6 24-4200-71 . Гайка г
Nut		 I
7 3402A-2-18-28 Кд . Шайба
Washer		 I
8 3001A-4-12-2,5 Кд . Болт
Bolt		 I
9 3341A-4 Кд . Гайка
Nut		 I
10 3401A-1-4-8 . Шайба
Washer		 I
11 1x12-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
1 - 12 24-4200-60 . Болт в сборе
Bolt, assy		 I
13 24-4200-60-3 .. Болт
Bolt		 I
14 2503А-2 .. Пресс-масленка прямая
Lubricator fitting, straight		 I
15 24-4200-73 . Шайба
Washer		 I
16 24-4202-100 . Замок напущенного положения переднего шасси (см. 5.2, рис. 3)
lose landing gear downlock (See 5.2, Fig. 3)		 I
17 24-4200-17 . Болт
Bolt		 2
18 24-4200-18 . Болт
Bolt		 2
19 3402А-2-І5-22 Кд . Шайба
Washer		 I
20 334ІА-І4 Кд . Гайка
Nut		 I
21 2,5x35-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 3
22 3402А-1,5-14-22 Кд . Шайба
Washer		 2
23 3327А-І4 Кд . Гайка
Nut		 2
24 3327А-12 Кд . Гайка
Nut		 2
25 3402А-1,5-12-20 Кд . Шайба
Washer		 2
26 2,5x30-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 2
27 Без номера
Ho number		 . Шика 700x250 модели 6A (Покрышка с камерой в сборе)
Tyre 700x250 model 6А (tyre with inner tubeassy)		 2
1 - 28 К-2І05 . Колесо нетормозное
Wheel without brake		 2
29 КС-0,8-Кд
ГОСТ 792-67		 . Проволока Wire ПП
AR
30 26-4208-200 . Механизм управления средними створками переднего шасси (см. 5.2, рис. 7)
Hose landing gear middle door control mechanism (See 5.2, Fig. 7)		 I
31 26-4208-100 . Механизм управления задними створками переднего шасси (см. 5.2, рис. 8)
Hose landing gear rear door oontrol mechanism (See 5.2, Fig. a)		 I
32 24-4209-500 . Механизм управления передни­ми (большими) створками переднего шасси (см.5.2, рис. 9)
Hose landing gear forward (large) door control mecha­nism (See 5.2, Fig. 9)		 I
33 24-4205-300 . Установка замка убранного положения переднего шасси (см. 5.2, рис. 6) Hose landing gear uplock (See 5.2, Fig. 6) I
34 24-4210-0 . Проводка управления колесами переднего шасси (см. 5.3, рис. I)
Hose landing gear wheels control linkage (See 5.3, Fig. 1)		 I
