— Механизм управления задними створками переднего шасси

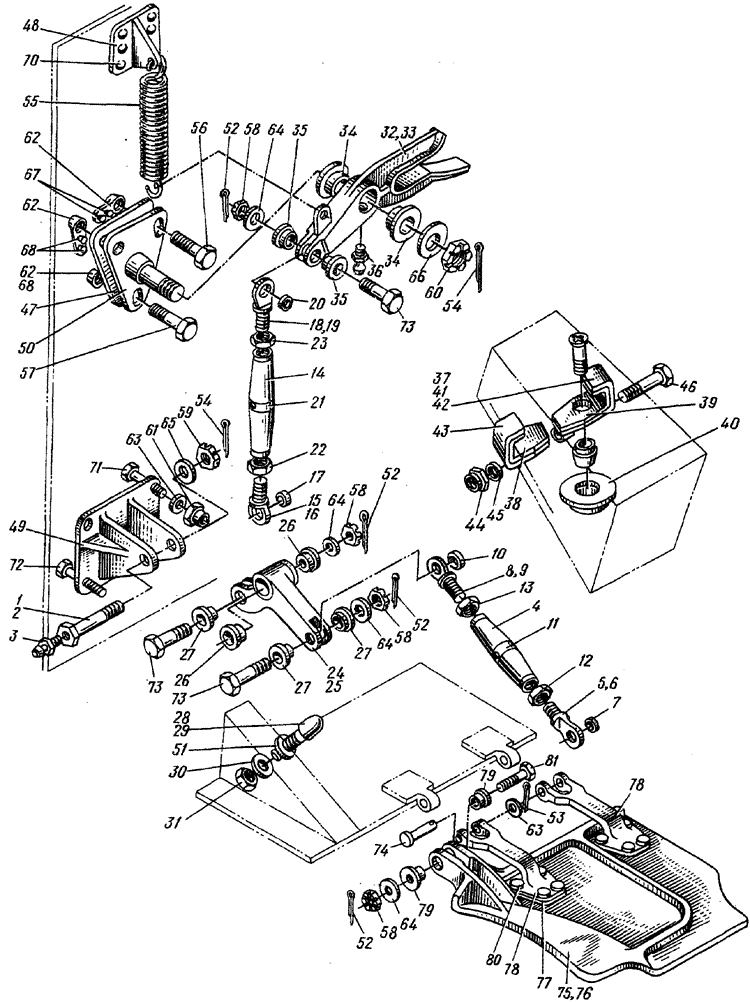

Рис. 8. МЕХАНИЗМ УПРАВЛЕНИЯ ЗАДНИМИ СТВОРКАМИ ПЕРЕДНЕГО ШАССИ
Fig. 8. NOSE L.G. REAR DOOR CONTROL MECHANISM
№ рисунк.
и позиции Figure and item No. |
Обозначение
Part number |
Наименование
Nomenclatu re
1234567 |
K-вo
на сборку
Units per Assy |
Применяемость Effectivity |
|
26-4208-100-1 |
МЕХАНИЗМ УПРАВЛЕНИЯ ЗАДНИМИ СТВОРКАМИ ПЕРЕДНЕГО ШАССИ, ПРАВЫЙ (см. 5.2, рис. I, поз. 31)
NOSE L.G. REAR DOOR CONTROL MECHANISM, RIGHT (See 5.2, Pig. 1, Item So.31) |
I |
|
|
25-4208-100-2 |
МЕХАНИЗМ УПРАВЛЕНИЯ ЗАДНИМИ СТВОРКАМИ ПЕРЕДНЕГО ШАССИ, ЛЕВЫЙ (см. 5.2, рис. I, поз. 31)
NOSE LANDING GEAR REAR DOOR CONTROL MECHANISM, LEFT (See 5.2, Pig. 1, Item No.31) |
I |
|
8 - 1 |
24-4208-8 |
. Болт в сборе
Bolt, assy |
I |
|
2 |
24-4208-8-3 |
.. Болт
Bolt |
I |
|
3 |
2503A-2 |
.. Пресс-масленка прямая
Lubricator fitting, straight |
I |
|
4 |
24-4208-20 |
. Тяга в сборе
Link rod, assy |
I |
|
5 |
24-4208-21-1 |
.. Ухо в сборе
Eye, assy |
I |
|
6 |
24-4208-21-3 |
... Ухо
Eye |
I |
|
7 |
ШС6 |
... Подшипник шарнирный (поставляется по техническим условиям
ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5) |
I |
|
8 |
24-4208-21-2 |
.. Ухо в сборе
Eye, assy |
I |
|
8 - 9 |
24-4208-21-4 |
... УХО
Eye |
I |
|
10 |
ШС6 |
... Подшипник шарнирный
(поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5) |
I |
|
11 |
24-4208-22 |
.. Муфта
Coupling |
I |
|
12 |
3320A-8 Кд |
.. Гайка
Nut |
I |
|
13 |
3321A-8 Кд |
.. Гайка
Nut |
I |
|
14 |
24-4208-40 |
. Тяга в сборе
Link rod, aeey |
I |
|
15 |
24-4208-21-1 |
.. Ухо
Eye |
I |
|
16 |
24-4208-21-3 |
... Ухо
Eye |
I |
|
17 |
ШC6 |
... Подшипник шарнирный (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-ao.cket bearing (delivered according to ЕТУ 100/5) |
I |
|
18 |
24-4208-21-2 |
.. Ухо в сборе
Eye, assy |
I |
|
19 |
24-4208-21-4 |
... Ухо
Eye |
I |
|
20 |
UJC6 |
... Подшипник шарнирный (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5) |
I |
|
8 - 21 |
24r-4208-41 |
.. Муфта
Coupling |
I |
|
22 |
3320A-8 Кд |
.. Гайка
Nut |
I |
|
23 |
3321A-8 Кд |
.. Гайка
Nut |
I |
|
24 |
24-4208-50 |
. Качалка в сборе
Crank, assy |
I |
|
25 |
24-4208-50-3 |
.. Качалка
Crank |
I |
|
26 |
24-4208-31 |
.. Втулка
Bush |
2 |
|
27 |
2417A57-6-9-6 Кд |
„. Втулка
Bush |
4 |
|
28 |
24-4208-55 |
. Упор в сборе
Stop, assy |
I |
|
29 |
Без номера
N
о number |
.. Упор
Stop |
I |
|
30 |
4Н65Г- Кд
ГОСТ 6402-61 |
.. Шайба пружинная
Spring Washer |
I |
|
31 |
330IA-4 Кд |
.. Гайка
Nut |
I |
|
32 |
24-4208-60 |
. Ловитель в сборе
Crank, assy |
I |
|
33 |
24-4208-60-3 |
.. Ловитель
Crank |
I |
|
34 |
24-4208-52 |
.. Втулка
Bush |
2 |
|
35 |
2417A57-6-9-6 Кд |
.. Втулка
Bush |
2 |
|
36 |
2503А-2 |
.. Пресс-масленка прямая
Lubricator fitting, straight |
I |
|
37 |
24-4208-80 |
. Хомут с упором в сборе
Clamp with atop, assy |
I |
|
38 |
24-4208-17-3 |
.. Прокладка резиновая
Rubber gasket |
I |
|
8 - 39 |
24-4208-17-5 |
.. Прокладка резиновая
Rubber gasket |
I |
|
40 |
24-4208-56 |
.. Уиор
Stop |
I |
|
41 |
24-4208-70 |
.. Хомут
Clamp |
I |
|
42 |
Без номера
No
number |
. Хомут (полухомут)
Half-clamp |
I |
|
43 |
Без номера
No
number |
. Хомут (полухомут)
Half-clamp |
I |
|
44 |
3373А-5 Кд |
... Гайка
Nut |
I |
|
45 |
3402А-0,8-5-10 Кд |
... Шайба
Washer |
I |
|
46 |
54Ш-7 |
... Болт
Bolt |
I |
|
47 |
24-4208-2 |
. Шайба
Washer |
I |
|
48 |
24-4208-7 |
. Кронштейн
Bracket |
I |
|
49 |
24-4208-9-1 |
. Кронштейн, правый
Bracket, right |
I |
|
|
24-4208-9-2 |
. Кронштейн, левый
Bracket, left |
I |
|
50 |
24-4208-24-1 |
. Кронштейн, правый
Bracket, right |
I |
|
|
24-4208-24-2 |
. Кронштейн, левый
Bracket, left |
I |
|
51 |
24-7901-3-2 |
. Шайба
Washer |
I |
|
52 |
1,5x20-002
ГОСТ 397-67 |
. Шплинт
Cotter pin |
4 |
|
53 |
2x12-002
ГОСТ 397-67 |
. Шплинт
Cotter pin |
2 |
|
54 |
2,5x30-002
ГОСТ 397-67 |
. Шплинт
Cotter pin |
2 |
|
8 - 55 |
І9І9А-3-20-135 |
. Пружина растяженжя
Extension spring |
I |
|
56 |
302ІА-6-20 Кд |
. Болт
Bolt |
I |
|
57 |
302ІА-6-22 Кд |
. Болт
Bolt |
2 |
|
58 |
334ІА-6 Кд |
'. Гайка
Nut |
4 |
|
59 |
334ІА-10 Кд |
. Гайка
Nut |
I |
|
60 |
334ІА-12 Кд |
. Гайка
Nut |
I |
|
61 |
3374А-6 Кд |
. Гайка
Nut |
4 |
|
62 |
3382А-6 Кд |
. Гайка
Nut |
3 |
|
63 |
3402А-1-6-12 Кд |
. Шайба
Washer |
8 |
|
64 |
3402А-1,5-6-12 Кд |
. Шайба
Washer |
4 |
|
65 |
3402А-1,5-10-20 Кд |
. Шайба
Washer |
I |
|
66 |
3402А-1,5-12-22 Кд |
. Шайба
Washer |
I |
|
67 |
3549А-2,6-6 |
. Заклепка
Rivet |
2 |
|
68 |
3549А-2.6-7 |
. Заклепка
Rivet |
2 |
|
69 |
2549А-2,6-8 |
. Заклепка
Rivet |
2 |
|
70 |
3558А-3-8 |
. Заклепка
Rivet |
6 |
|
71 |
4916А-6-18 |
. Болт
Bolt |
2 |
|
8 - 72 |
4916А-6-20 |
. Болт
Bolt |
2 |
|
73 |
49I6A-6-26-3 Кд |
. Болт
Bolt |
3 |
|
74 |
1340051-6-35-31,5 Кз |
. Валик
Рin |
2 |
|
75 |
24-4208-120-1 |
. Створка задняя, правая в сборе
Rear door aesy, right |
I |
|
|
24-4208-120-2 |
. Створка задняя, левая в сборе
Rear door assy, left |
I |
|
76 |
24-4208-120-3 |
Створка, правая
Door, right |
I |
|
|
24-4208-120-4 |
.. Створка, левая
Door, left |
I |
|
77 |
24-4208-120-5 |
.. Прокладка
Gasket |
I |
|
78 |
24-4208-121 |
.. Петля
Hinge half |
2 |
|
79 |
2417А57-6-9-8 Кд |
.. Втулка
Bush |
2 |
|
80 |
3533А-3.5-12 |
.. Заклепка
Rivet |
8 |
|
81 |
4916А-6-32-3 Кд |
. Болт
Bolt |
I |
|
