— Пульт ручного управления

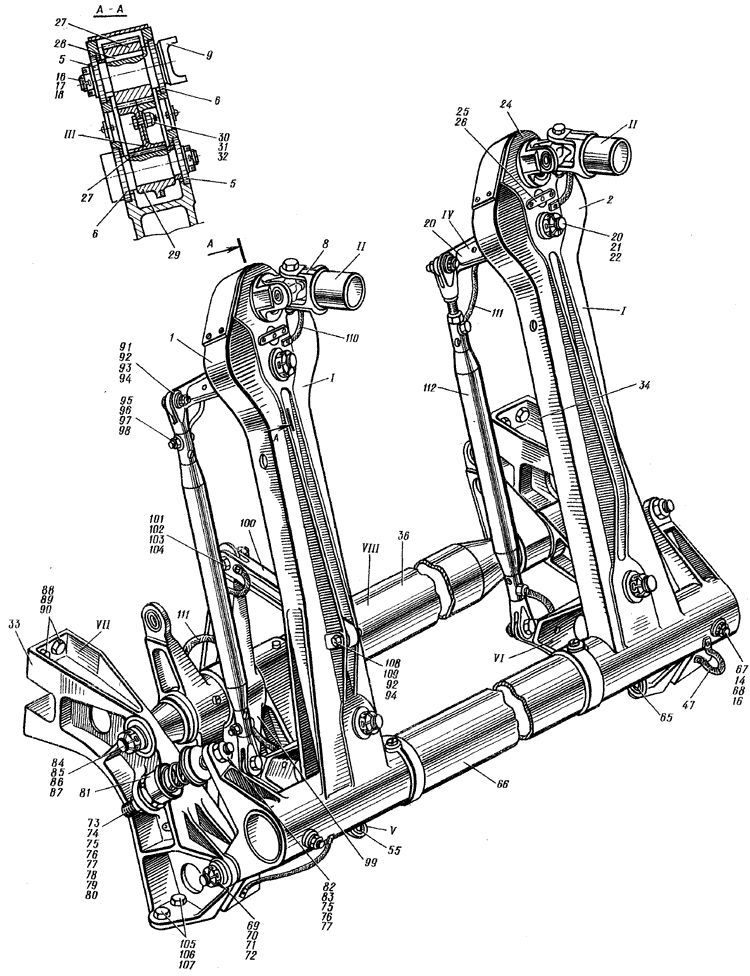

Рис. 3. ПУЛЬТ РУЧНОГО УПРАВЛЕНИЯ (на 3 листах. Лист 1)
Fig. 3. CONTROL WHEELS ASSEMBLY (Sheet I of 3)

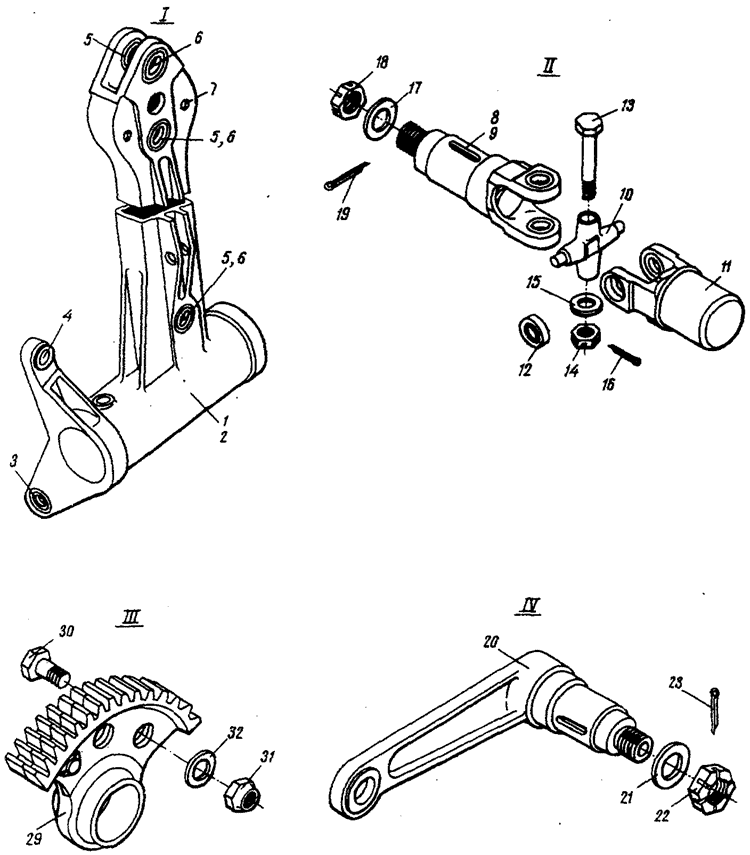

Рис. 3. ПУЛЬТ РУЧНОГО УПРАВЛЕНИЯ (на 3 листах. Лист 2)
Fig. 3. CONTROL WHEELS ASSEMBLY (Sheet 2 of 3)

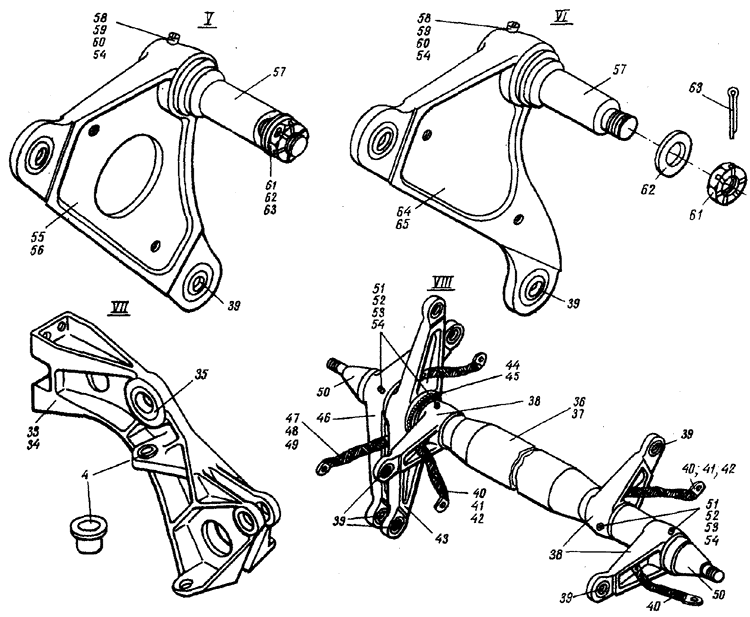

Рис. 3. ПУЛЬТ РУЧНОГО УПРАВЛЕНИЯ (на 3 листах. Лист 3)
Fig. 3. CONTROL WHEELS ASSEMBLY (Sheet 3 of 3)

№ рисунк. и позиции Figure and item No.	Обозначение Part number	Наименование Nomenclatu re 1234567	K-вo на сборку Units per Assy	Применяемость Effectivity
	26-5101-0	ПУЛЬТ РУЧНОГО УПРАВЛЕНИЯ (см. 6.1, рис. I, поз. 6) CONTROL WHEBbS ASSEMBLY (See 6.1, Fig. 1, Item No.6)	1
3 - 1	24-5101-10-1	. Колонка, правая Control column, right	I
2	24-5101-10-2	. Колонка, левая Control column, left	I
3	НУ981700	.. Шарикоподшипник (постав\ляется по техническим условиям ЕТУ 100/5) Ball bearing (delivered according to ЕТУ 100/5)	2
4	24-5101-161	.. Втулка Bush	2
5	НУ900904	.. Шарикоподшипник (поставляется по техническим условиям ЕТУ 100/5) Ball bearing (delivered according to ЕТУ 100/5)	6
6	НУ900706	.. Шарикоподшипник (поставляется по техническим условиям ЕТУ 100/5) Ball bearing (delivered according to ЕТУ 100/5)	6
7	Пр22ах50 ГОСТ 3128-60	.. Штифт Peg	4
8	24-5101-20	. Кардан Universal joint	2
9	24-5101-22	.. Вилка Fork	2
10	24-5710-243	.. Крестовина Crosspiece	2
3 - 11	24-5101-21	.. Вилка Fork	2
12	НУ980077	.. Шарикоподшипник (доставляется по техническим условиям Е1У 100/5) Ball bearing (delivered according to ЕТУ 100/5)	8
13	3027А-7-58 Кд	.. Болт Bolt	2
14	3341A-6 Кд	.. Гайка Nut	6
15	3401A-1-6-12	.. Шайба Washer	2
16	1,5x20-002 ГОСТ 397-66	.. Шплинт Cotter pin	б&0uot;
17	3402A-1,5-14-28 Кд	.. Шайба Washer	2
18	3341A-14 Кд	.. Гайка Nut	2
19	2,5x35-002 ГОСТ 397-66	.. Шплинт Cotter pin	2
20	24-5101-41	. Ось с качалкой Axle with Bellcrank	2
21	3402A-1,5-14-28 Кд	. Шайба Washer	2
22	3341A-14 Кд	. Гайка Nut	2
23	2,5x35-002 ГОСТ 397-66	. Шплинт Cotter pin	2
24	24-5101-167	. Крышка Cover	2
25	24-5101-6	. Заглушка Plug	4
26	3501A-3-8	.. Заклепка Rivet	4
3 - 27	24-5101-2	. Шестерня Pinion	2
28	24-5101-5	. Шпонка Key	4
29	24-5101-30	. Сектор 0uadrant	2
30	24-5101-31	.. Болт Bolt	6
31	3374A-8 Кд	.. Гайка Nut	6
32	3402A-1-8-16 Кд	.. Шайба Washer	6
33	24-5101-60-1	. Кронштейн правый Bracket, right	I
34	24-5101-60-2	. Кронштейн левый Bracket, left	I
35	HУ1202	.. Шарикоподшипник (поставляется по техническим условиям ЕТУ 100/5) Ball bearing (delivered according to ЕТУ 100/5)	2
36	24-5101-70	. Вал с качалками Shaft with Bellcranks	I
37	24-5101-73	.. Труба Tube (tor0ue tube)	I
38	24-5101-100	.. Качалка Bellcrank	3
39	НУ98Ю67	... Шарикоподшипник (поставляется по техническим условиям Е1У 100/5) Ball bearing (delivered according to ЕТУ 100/5)	II
40	99AH-1-110	... Перемычка металлизации Bonding atrip	I
41	3166A-4-6 Кд	... Винт Screw	I
3 - 42	6057C56-47	... Шайба Washer	I
43	24-5101-90	.. Качалка Bellcrank	I
44	24-5101-92	... Втулка Bush	I
45	НУ900810	... Шарикоподшипник (поставляется по техническим условиям Ball bearing (delivered according to ЕТУ 100/5)	2
46	24-5101-80	.. Качалка Bellcrank	I
47	99AH-1-100	... Перемычка металлизации Bonding strip	3
48	3166A-4-6	... Винт Screw	I
49	6057056-4,2	... Шайба металлизации Bonding Washer	I
50	24-5101-72	.. Стакан Sleeve	2
51	3033A-6-65-2,5 Кд	.. Болт конический Taper Bolt	8
52	3341A-5 Кд	.. Гайка Nut	8
53	1602C50-5	.. Шайба Washer	8
54	1,5x15-002 ГОСТ 397-66	.. Шплинт Cotter pin	10
55	24-5101-50	. Ось с качалкой Axle with Bellcrank	I
56	24-5101-53	.. Качалка Bellcrank	I
3 - 57	24-5101-52	.. Ось Axle	2
58	3033A-6-40 Кд	.. Болт конический TaperBolt	2
59	3341A-5 Кд	.. Гайка Nut	2
60	1249C50-5 Кд	.. Шайба Washer	2
61	3341A-14 Кд	.. Гайка Nut	2
62	3401A-1,5-14-28	.. Шайба Washer	2
63	2,5x35-002 ГОСТ 397-66	.. Шплинт Cotter pin	2
64	24-5101-140	. Ось с качалкой Axle with Bellcrank	I
65	24-5101-143	.. Качалка Bellcrank	I
66	24-5101-4	. Труба Tube	I
67	3033А-8-85-2,5 Кд	. Болт конический Taper Bolt	4
68	1249C50-6 Кд	. Шайба Washer	4
69	3027A-10-56-4 Кд	. Болт Bolt	2
70	3341A-10 Кд	. Гайка Nut	2
71	3402A-1,5-10-20 Кд	. Шайба Washer	2
72	2,5x30-002 ГОСТ 397-66	. Шплинт Cotter pin	2
73	26-5101-11	. Чаша Pan	2
74	26-5101-4	. Пружин Peel spring	2
3 - 75	3320А-14 Кд	. Гайка Nut	4
76	14Н65Г Кд ГОСТ 6402-61	. Шайба пружинная Spring Washer	4
77	3401A-S-14-22	. Шайба Washer	4
78	24-5101-15-7	. Втулка Bush	2
79	26-5101-5	. Пружина Spring (feel spring)	2
80	26-5101-8	. Втулка Bush	2
81	971А-50-5-10 Кд	. Винт Screw	2
82	26-5101-9	. Упор Rest	2
83	24-5101-15-5	. Втулка Bush	2
84	3341А-14 Кд	. Гайка Nut	2
85	3402А-1,5-14-28 Кд	. Шайба Washer	2
86	2,5x35-002 ГОСТ 397-66	. Шплинт Cotter pin	2
87	3027А-10-56-4 Кд	. Болт Bolt	2
88	3021А-6-24 Кд	. Болт Bolt	4
89	3373А-6 Кд	. Гайка Nut	4
90	139АН-6	. Шайба Washer	4
91	3027А-7-26-3 Кд	. Болт Bolt	4
92	3341А-6 Кд	. Гайка Nut	5
3 - 93	3402A-1-6-12 Кд	. Шайба Washer	4
94	1,5x20-002 ГОСТ 397-66	. Шплинт Cotter pin	5
95	99AH-1-140	. Перемычка металлизации Bonding strip	2
96	3050А-3-36 Кд	. Викт Screw	2
97	3401A-1,5-3-8-1	. Шайба Washer	2
98	3373А-3 Кд	. Гайка Nut	2
99	99AB-1-120	. Перемычка металлизации Bonding strip	4
100	24-5101-110	. Тяга Control rod	I
101	3027А-7-26-3 Кд	. Болт Bolt	I
102	3341A-6 Кд	. Гайка Nut	I
103	3402A-1-6-12 Кд	. Шайба Washer	I
104	1,5x20-002 ГОСТ 397-66	. Шплинт Cotter pin	I
105	3021A-6-24 Кд	. Болт Bolt	4
106	3373А-6 Кд	. Гайка Nut	4
107	139AH-6 Кд	. Шайба Washer	4
108	24-5101-170	. Шайба Washer	I
109	3027А-7-42-3 Кд	. Болт Bolt	I
110	99AH-1-180	. Перемычка металлизации Bonding strip	2
3 - 111	99АН-1-140	. Перемычка металлизации Bonding strip	2
112		. Тяга Control rod	2
