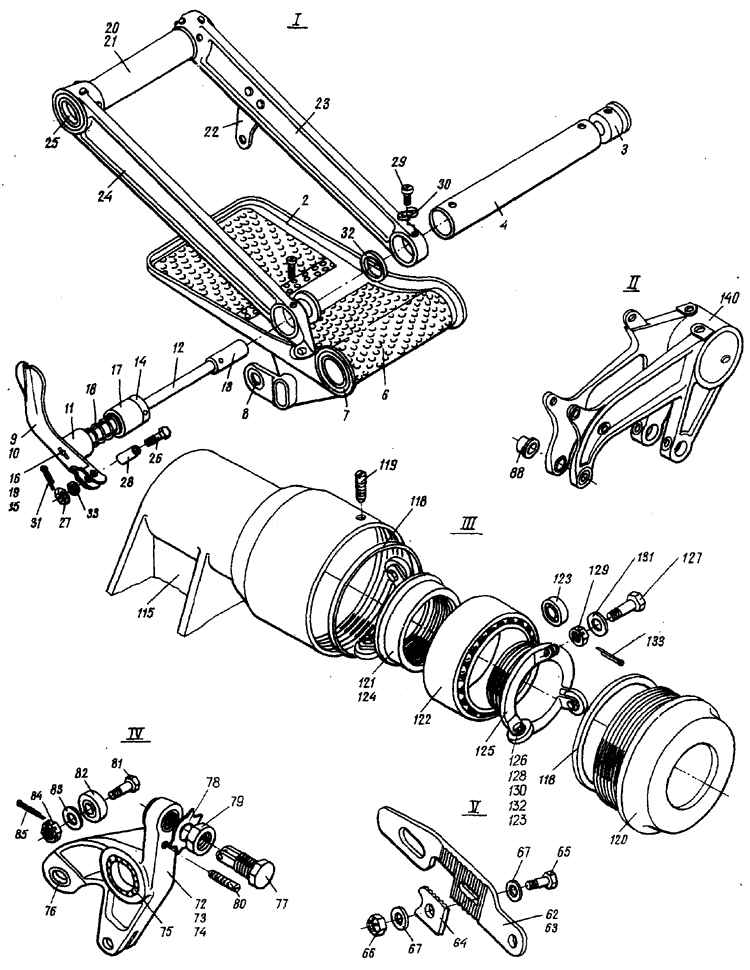

Рис. 5. ПУЛЬТ НОЖНОГО УПРАВЛЕНИЯ (на 2 листах. Лист 1)
Fig. 5. CONTROL PEDALS (Sheet 1 of 2)

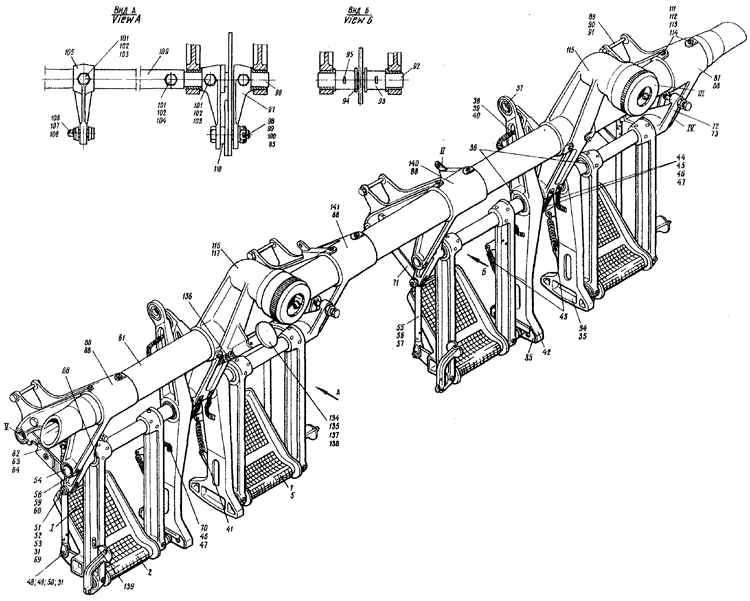

Рис. 5. ПУЛЬТ НОЖНОГО УПРАВЛЕНИЯ (на 2 листах. Лист 2)
Fig. 5. CONTROL PEDALS (Sheet 2 of 2)



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  2-4-5102-0 ПУЛЬТ Н0ЕН0Г0 УПРАВЛЕНИЯ (см. 6.1, рис. I, поз, 5) CONTROL
PedalS (See 6,1, Fig. 1, Item No. 5) 		I
5 - 1


2		 24-5102-100-1


24-5102-100-2		 . Педаль с поводкам, правая
Pedal with arras, right
. Педаль с поводками, левая
Pedal with Arms, left 		2


2
3 24-5102-101 .. Втулка
Bush 		4
4 24-5102-102 .. Ось педали
Pedal axle 		4
5 24-5102-110-1 .. Педаль в сборе, правая
Pedal assy, right 		2
  24-5102-110-2 .. Педаль в оборе, левая
Pedal assy, left 		2
6 24-5102-110-7 ... Резиновый коврик
Rubber rug 		8
7 НУ900904 ... Шарикоподшипник (поставля­ется по техническим условиям ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5) 		8
8 ШС5 ... Подшипник шарнирный (по­ставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5)		 8
9 24-5102-120-1 .. Стопор педалей, правый
Pedal lockingPin, right 		2
  24-5102-120-2 .. Стопор педалей, левый
Pedal lockingPin, left 		2
10 24-5102-126-1 ... Ручка стопора педалей, правая
Pedal lockingPin handle, right		 2
  24-5102-126-2 ... Ручка стопора педалей, девая
Pedal lockingPin handle, left		 2
5 - 11 24-5102-123 ... Втулка
Bush		 4
12 24-5102-122 ... Шток стопора
LockingPin rod		 4
13 24-5102-124 ... Валик
Pin		 4
14 24-5102-125 ... Шайба
Washer		 4
15 3402A-0,8-5-8 Кд ... Шайба
Washer		 4
16 1340C51-5-10-8 Кд ... Валик
Pin		 4
17 2408A-10-16-33 ... Втулка распорная
Spacer		 4
18 1916A-1,5-10-50-11 ... Пружина
Spring		 4
19 1,5x10-002
ГОСТ 397-66		 ... Шплинт
CotterPin		 4
20 24-5102-130-1 .. Рама правая
Frame, right		 2
  24-5102-130-2 .. Рама левая
Frame, left		 2
21 24-5102-130-3 ... Труба
Tube		 4
22 24-5102-133-1 ... Скоба правая
Clevis, right		 2
  24-5102-133-2 ... Скоба левая
Clevis, left		 2
23 24-5102-134-1 ... Поводок правый
Arm, right		 4
  24-5102-134-2 ... Поводок левый
Arm, left		 4 .
5 - 24 24-5102-135-1 . . . Поводок правый
Arm, right		 4
  24-5102-135-2 ... Поводок левой
Arm, left		 4
25




26		 900904




4916А-5-22-3- Кд		 ... Шарикоподшипник (постав­ляется по техническим условиям ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5)
.. Болт
Bolt		 8




4
27 3341A-5 Кд .. Гайка
Nat		 4
28 1363С50-5-7- Кд .. Втулка
Bush 		4
29 3162A-5-12 Кд .. Винт
Screw		 8
30 15Н65Г Кд
ГОСТ 6402-61 		.. Шайба пружинная
Spring Washer 		8
31 1,5x15-002
ГОСТ 397-66 		.. Шплинт
Cotter Pin		 8
32 3402A-1-22-28 Кд .. Шайба
Washer 		8
33 3402A-2-10-10 Кд .. Шайба
Washer		 4
34 24-5102-140 . Сектор в сборе
Quadrant, assy 		2
35 24-5102-141 .. Фиксатор Rest 4
5 - 36 НУ900904 .. Шарикоподшипник (постав­ляется по техническим условиям ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5)		 4
37 НУ981067 .. ШарижоЕодшднжк (постав­ляется по техническим условиям ЕТУ 100/5)
Ball bearing (delivered acoording to ЕТУ 100/5)		 2
38 3166 4-6 Кд .. Вент
Screw		 2
39 6057056-4,2 .. Шайба металлизации
Bonding Washer		 2
40 99АВ-1-90 .. Перемычка металлизации
Bonding strip		 2
41 2412А5 7-6-8-5 .. Втулка
Bush		 2
42 24-5102-150 . Сектор
Quadrant		 2
43 1920А-2-14-74 . Пружина
Spring		 4
44 99АН-1-9-90 . Переметаю металлизации
Bonding strip		 I
45 3166А-4-8 Кд . Винт
Screw		 I
46 3166А-4-6 Кд . Винт
Screw		 4
47 6057056-4,2 . Шайба металлизации
Bonding Washer		 8
48 3027А-5-20-3 Кд . Болт
Bolt		 8
49 3327А-5 Кд . Гайка
Nut		 8
50 3402А-1-5-10 Кд . Шайба
Washer		 8
5-51 3072А-5-20-3 . БОЛТ
Bolt		 4
52 334ІА-5 Кд . Гайка
Nut		 4
53 3402А-0,5-5-10 Кд . Шайба
Washer		 4
54 24-5102-8 . Ось механизма педалей
Pedal mechanism axle		 4
55 24-5102-90 . Тяга в оборе
Brake valve control rod, ass;		 4
56 24-5102-90-3 .. Труба
Tube		 4
57 24-5102-191 .. Стакан вильчатый
Sleeve with fork		 8
58 4916А-5-46 Кд . Болт Bolt 4
59 3373А-5 Кд . Гайка
Nut		 4
60 3402А-2-5-12 Кд . Шайба
Washer		 4
61 24-5102-23 . Труба
Tube		 I
62 24-5102-80-2 . Скоба с упором, левая
Shackle with rest, left		 I
  24-5102-80-1 . Cxoda с упором, правая
Shackle with rest, right		 I
63 24-5102-83-2 .. Скоба левая
Shackle, left		 I
  24-5102-83-1 .. Скоба правая
Shackle, right		 I
64 24-5102-82 .. Упор
Rest		 2
65 3017А-5-16 Кд .. Болт
Bolt		 2
66 3373А-5 Ед .. Гайка
Nut		 2
5 - 67 3402JH3,8-5-10 Кд .. Шайба
Washer		 2
68 3402A-1-22-28 Кд . Шайба
Washer		 4
69 3401A-1,5-8-14 . Шайба
Washer		 4
70 99AB-1-90 . Перемычка металлизации
Bonding strip		 4
71 24-5102-15 . Рачаг
Lever		 2
72 24-5102-50-1 . Rrcar в оборе правый
Lever assy, right		 2
  24-5102-50-2 . Вгчаг в сборе левый
Lever assy, left		 2
73 24-5102-60-1 .. Рычаг правый
Lever, right		 2
  24-5102-60-2 .. Рычаг левый
Lever, left		 2
74 24-5102-61 ... Втулка
Bush		 4
75 900904 ... ШарЕаояодтипшш (доставляется по техническим условиям ЕТУ 100/5)
Ball bearing (delivered аоcording to ЕТУ 100/5)		 8
76 ШС5 ... Подшипник карщршй (поставляется по технический условиям ЕТУ 100/5)
Ball-and-socket bearing (delivered according to ЕТУ 100/5)		 4
77 24-5102-55 .. Болт
Bolt		 4
78 24-5102-56 .. Шайба
Washer		 4
5 - 79 3320A-18-1,5-Кд- 182AT-2 .. Контргайка
Locking nut		 4
80 24-5102-53 .. Винт стопорный
Locking Screw		 4
81 3017Ar-5-20-3 Кд .. Болт
Bolt		 4
82 HУ980065 .. Шаривододшшгаик (поставляется по техническим условиям ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5)		 4
83 3402A-0,8-5-10 Кд .. Шайба
Washer		 4
84 3341А-5 Кд .. Гайка
Nut		 4
85 1,5x15-002
ГОСТ 397-66		 .. Шплинт
Cotter Pin		 4
86 24-5102-40-2 . Кронштейн яешй
Bracket, left		 I
87 24-5102-40-1 . Кронштейн правый
Bracket, right		 I
88 2413A57-12-15-12 .. Втулка
Bush		 4
89 3017A-6-64 Кд . Болт
Bolt		 8
90 3373А-6 Кд . Гайка
nut		 8
91 3402A-1-6-12 Кд . Шайба
Washer		 8
92 24-5102-25-3 . Труба
Tube		 2
93 24-5102-14 . Труба
Tube		 4
94 3402A-1,5-12-22 Кд . Шайба
Washer		 4
5 - 95 1,5x25-002
ГОСТ 397-66		 . Шплинт
Cotter Pin		 4
96 24-5102-25-3 . Труба
Tube		 2
97 24-5102-24 . Поводок
Arm		 4
98 3017A-6-26 Ед . Болт
Bolt		 2
99 3341A-6 Кд . Гайка
Nut		 2
100 3402A-1-6-12 Кд . Шайба
Washer		 2
101 5004А-5-24 Кд . Болт
Bolt		 7
102 3373А-5 Кд . Гайка
Nut		 7
103 3402А-0,8-5-10 Кд . Шайба
Washer		 5
104 1273C50-1,5-5-15 Кд . Шайба радиусная
Saddle Washer		 2
105 24-5102-12 . Поводок
Arm		 I
106 1340C51-6-14-10,5 Кд . Валик
Pin		 I
107 3402A-1-6-12 Кд . Шайба
Washer		 I
108 2x12-002
ГОСТ 397-66		 . Шплинт
Cotter Pin		 I
109 24-5102-10 . Груба
Tube		 I
110 24-5102-118 . Втулка
Bush		 2
111 24-5102-19 . Болт
Bolt		 12
5 - 112 334ІА-8 Кд . Гайка
Nut		 12
113 1249С50-8 Кд . Шайба
Washer		 12
114 2x25-002
ГОСТ 397-66		 . Шшгант
Cotter ріп		 12
115 24-5102-3-1 . Кронштейн правий
Bracket, right		 ' I
116 24-5102-3-2 . Кронштейн левнй
Bracket, left		 I
117 2417А57-8-11-10 Кд . Втулка
Bush		 2
118 24-5102-11 . Шайба
Washer		 4
119 322ІА-4-6 Кд . Вант
Screw		 2
120 24-5102-5 . Кришка Cover 2
121 24-5102-30 . Надравляющая в сборе
Guide, assy		 2
122 НУ951711-Б .. Шарякоподппшник (постанняется по техннческим условиям ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5)		 2
123 НУ980055 .. Шарижоподшшник (лоотавляется по техническим условиям ЕТУ 100/5)
Ball bearing (delivered according to ЕТУ 100/5)		 12
124 24-5102-38 .. Направлящая
Guide		 2
125 24-5102-37 .. Направлящая
Guide		 2
126 24-5102-39 .. Болт
Bolt		 4
5 - 127 3027А-5-22-3 Кд .. Болт
Bolt		 8
128 3341А-4 Кд .. Гайка
Nut		 4
129 3341А-5 Кд .. Гайка
Nut		 8
130 3402A-0,5-4-8 Кд .. Шайба
Washer		 4
131 3402А-1,5-5-10 Кд .. Шайба
Washer		 8
132 1x12-002
ГОСТ 397-66		 .. Шплинт
Cotter ріп		 4
133 1x15-002
ГОСТ 397-66		 .. Шішит
Cotter ріп		 8
134 24-5102-70 . Кнопка стояночного торможения
Parking brakes knob		 I
135 24-5102-72 . Шайба
Washer		 I
136 1916А-1,5-10-225 . Пружина
Spring		 I
137 24-5102-6 . Валик
Ріп		 I
138 24-5102-7 . Вилка
Fork
 I
139 601-1 . Бирка
Tag		 I
140 24-5102-43-1 . Кронштейн правий
Bracket, right		 I
141 24-5102-42-2 . Кронштейн жеанй
Bracket, left		 I
