— Установка узла управления на шпангоуте 4

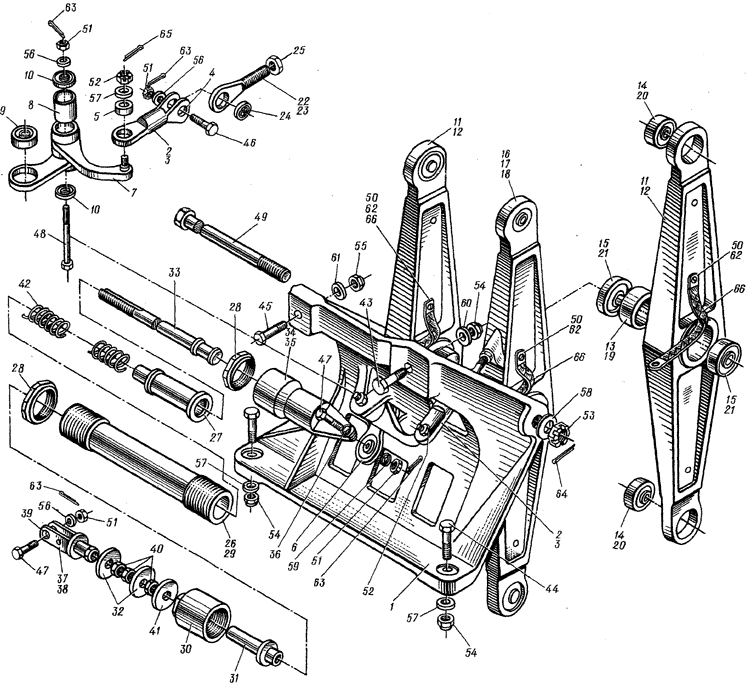

Рис. 9. УСТАНОВКА УЗЛА УПРАВЛЕНИЯ НА ШПАНГОУТЕ 4
Fig. 9. CONTROL LINKAGE ASSEMBLY ON FRAME No. 4



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  24-5106-0 УСТАНОВКА УЗЛА УПРАВЛЕНИЯ НА ШПАНГОУТЕ 4 (см. 6.1, рис. І, поз. 34)
Control LINKAGE ASSEMBLY ON FRAME No. 4 (See 6.1, Fig. 1, Item No. 34)		 I
9 - 1 24-5106-3 . Кронштейн
Bracket		 I
2 24-5106-8 . Тяга в сборе
Control red, assy		 I
3 24-5106-8-3 .. Тяга
Control
Rod		 I
4 2414А-57-5-7-1,5 Кд .. Втулка
Bosh		 2
5 ШС6 Ю .. Подшипник шарнирной (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing delivered according to ЕТУ 100/5)		 I
6 24-5106-9 . Качалка в сборе
Bellcrank, assy 		I
7 24-5106-9-3 .. Качалка
Bellcrank		 I
8 24-5106-9-5 .. Втулка
Bush		 I
9 НУ981065 .. Подшипник шарнирной (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing delivered according to ЕТУ 100/5)		 I
10 НУ980065 .. Подшипник шарнирной (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing delivered according to ЕТУ 100/5)		 2
11 24-5106-10 . Качалка в сборе
Bellcrank, assy 		2
9 - 12 24-5I06-I0-3 .. Качалка
Bellorank		 2
13 24-5106-21 .. Втулка
Bush		 . 2
14 Б7981067Ю .. Подшипник шарнирной (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing delivered according to ЕТУ 100/5)		 4
15 НУ980800Ю .. Подшипник шарнирной (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing delivered according to ЕТУ 100/5)		 4
16 24-5I06-20 . Качалка в сборе
Bellorank, assy		 I
17 24-5106-25 .. Качалка в сборе
Bellcrank, assy 		I
18 24-5106-25-3 ... Качалка
Bellorank		 I
19 24-5106-21 ... Втулка
Bush		 I
20 НУЭ81067Ю .. Подшипник шарнирной (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing delivered according to ЕТУ 100/5)		 2
21 НУ980800Ю .. Подшипник шарнирной (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing delivered according to ЕТУ 100/5)		 2
9 - 22 24-5106-22 .. Ушко
Eye		 I
23 24-5106-23 .. Ушко в сборе
Eye, assy		 I
24 Ш5 Ю .. Подшипник шарнирной (поставляется по техническим условиям ЕТУ 100/5)
Ball-and-socket bearing delivered according to ЕТУ 100/5)		 I
25 3320А-8 Кд .. Гайка
Fat		 I
26 24-5106-40 . Пружинная тяга в сборе
Spring Rod, assy 		I
27 24-5106-42 .. Упор
Rest		 I
28 24-5106-43 .. Гайка
Nut		 2
29 24-5106-44 .. Труба
Tube		 I
30 24-5106-46 .. Крышка
Cover		 I
31 24-5106-47 .. Ползун
Slide block:		 I
32 24-5106-51 .. Шайба
Washer		 2
33 24-5106-53 .. Шток
Rod		 I
34 24-5106-55 .. Стакан в сборе
Sleeve, assy 		I
35 24-5106-55-3 ... Стакан
Sleeve		 I
36 2414A-5-7-3-2 Кд ... Втулка
Bush		 2
37 24-5106-57 .. Вилка в сборе
Fork, assy 		I
9 - 38 24-5106-57-3 ... Вилка
Fork		 I
39 2414А57-5-7-3-2 Кд ... Втулка
Bush		 2
40 3320A-8 Кд .. Гайка
Nut		 3
41 3402A-1,5-8-16 .. Шайба
Washer		 I
42 1918A-2,5-18-17-5 .. Пружина
Spring		 I
43 3021A-6-28 Кд . Болт
Bolt		 I
44 3021А-6-30 Кд . Болт
Bolt		 2
45 3021А-8-40 Кд . Болт
Bolt		 I
46 3027A-5-22-3 Кд . Болт
Bolt		 I
47 3027А-5-24-3 їй . Болт
Bolt		 2
48 3027А-5-54-3 Кд . Болт
Bolt		 I
49 3027А-10-170-4 Кд . Болт
Bolt		 I
50 З166А-4-6 Кд . Винт
Screw		 6
51 3341A-5 Кд . Гайка
Nut		 4
52 3341А-6 Кд . Гайка
Nut		 I
53 3341А-10 Кд . Гайка
Nut		 I
54 3373А-6 Кд . Гайка
Nut		 3
55 3373А-8 Кд . Гайка
Nut		 I
9 - 56 3402А-1,5-5-10 Кд . Шайба
Washer		 3
57 3402А-1-6-12 Кд . Шайба
Washer		 3
58 3402А-1,5-10-20 Кд . Шайба
Washer		 ї
59 3402А-0,5-5-10 Кд . Шайба
Washer		 I
80 139АБ-6 Кд . Шайба
Washer		 I
61 139AS-8 Кд . Шайба
Washer		 I
62 6057051-4,2 . Шайба металлизации
BeadingWasher		 6
63 1,5x15-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 4
64 2,5х30-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
65 1,5x20-002
ГОСТ 397-66		 . Шплинт
Cotter pin		 I
66 99АЙ-1-10 . Шайба металлизации
BeadingWasher		 3
