2. Управление самолетом в средней части фюзеляжа
— Управление самолетом в средней части фюзеляжа

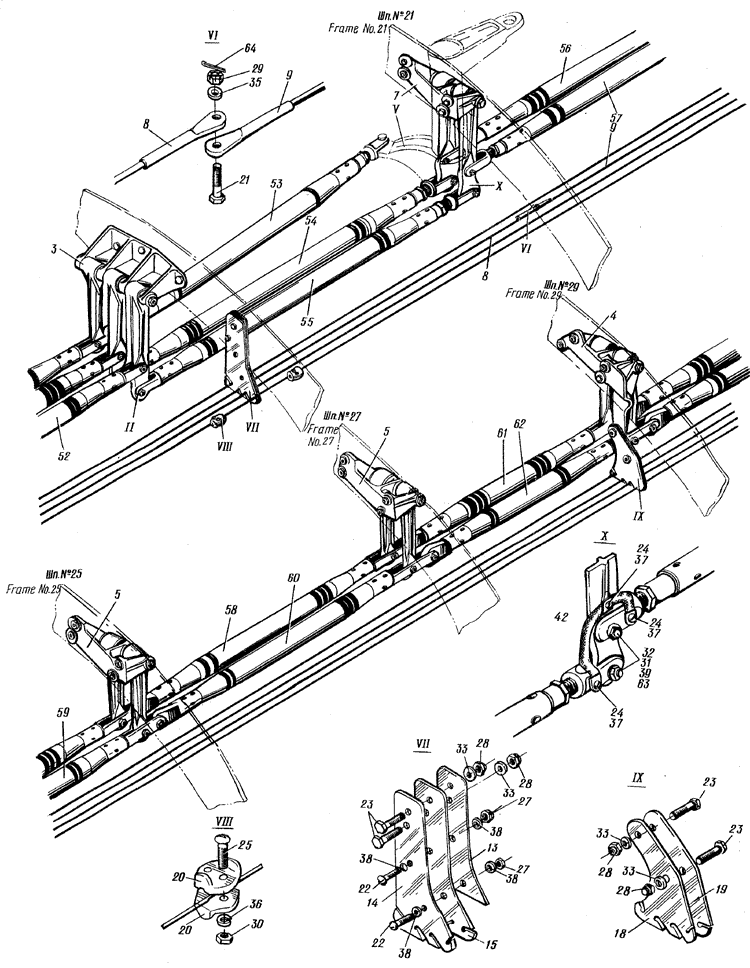

Рис. 1. УПРАВЛЕНИЕ САМОЛЕТОМ В СРЕДНЕЙ ЧАСТИ ФЮЗЕЛЯЖА (на 2 листах. Лист 1)
Fig. 1. FLIGHT CONTROL SYSTEM COMPONENTS IN FUSELAGE CENTER SECTION (Sheet 1 of 2)

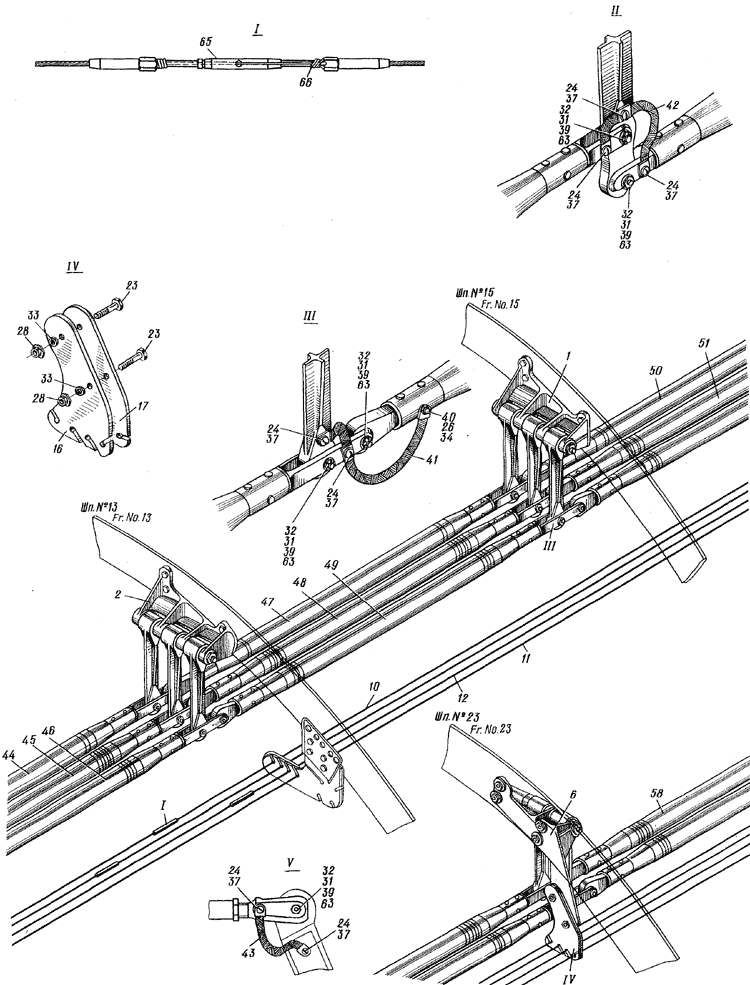

Рис. 1. УПРАВЛЕНИЕ САМОЛЕТОМ В СРЕДНЕЙ ЧАСТИ ФЮЗЕЛЯЖА (на 2 листах. Лист 2)
Fig. 1. FLIGHT CONTROL SYSTEM COMPONENTS IN FUSELAGE CENTER SECTION (Sheet 2 of 2)



№ рисунк.
и позиции Figure and item No.
Обозначение
Part number
Наименование
Nomenclatu re
1234567
K-вo
на сборку
Units per Assy
Применяемость Effectivity
  26-5200-0 2. УПРАВЛЕНИЕ САМОЛЕТОМ В СРЕДНЕЙ ЧАСТИ ФЮЗЕЛЯЖА
FLIGHT CONTROL SYSTEM COMPONENTS IN FUSELAGE CENTER SECTION

1 - 1 24-5201-0 . Установка узла управления на шпангоуте 15 (см.6.2, рис.3)
Control linkage assembly on frame No.15 (See 6.2» Fig. 3)
I
2 24-5201-50 . Установка узла управления на шпангоуте 13 (см.6.2, рис.2)
Control linkage assembly on frame No. 13 (See 6.2,Fig.2)
I
3 24-5202-20 . Установка узла управления на I лонжероне центроплана (см.6.2, рис.4)
Control linkage assembly on spar I of wing center sec­tion (See 6.2, Fig. 4)
I
4 34-5207-0 . Установка узла управления на шпангоуте 29 (см.6.2, рис.7)
Control linkage assembly on frame No.29 (See 6.2, Fig. 7)
I
5 24-5203-0 . Установка узла управления на шпангоутах 25 и 27 (см.6.2, рис.8)
Control linkage assembly on frames Hos 25 and 27 (See 6.2, Fig. 8)
I
6 24-5207-0 . Установка узла управления на шпангоуте 23 (см.6.2, рис. 6)
Control linkage assembly on frame No. 23 (See 6.2, Fig. 6)
I
1 - 7 24-5208-20 . Установка узда на шпангоуте 21 (см.6.2, рис.5)
Control linkage assembly on frame Ho. 21 (See 6.2, Fig. 5)
I
8 24-5210-0-8 . Трос управленая стопорением в сборе
Locking system control cable, assy
I
9 24-5210-0-9 . Трос управленая стопорением в сборе
Locking system control cable, assy
I
10 26-5100-40-17 . Трос управления стопорением в сборе
Locking system control cable, assy
I
11 26-5100-40-16
. Трос управления триммерами руля высоты в сборе
Elevator trim tab control cable, assy
I

12 24-5100-40-15 . Трос управления триммерами руля высоты в сборе
Elevator trim tab control cable, assy
I
13 24-5200-127 . Направляющая троса на шпангоуте 17
Cable fairlead on frame No. 17
I
14 24-5200-12 . Направляющая троса на шпангоуте 17
Cable fairlead on frame No. 17
I
15 24-5200-13 . Направляющая троса на шпангоуте 17
Cable fairlead on frame Ho. 17
I
1 - 16 24-5200-14 . Направлявшая троса на шпангоуте 23
Cable fairlead on frame No. 23
I
17 24-5200-15 . Направляющая троса на шпангоуте 23
Cable fairlead on frame No. 23
I
18 24-5200-16 . Направляющая троса на шпангоуте 29
Cable fairlead on frame No. 29
I
19 24-5100-17 . Направляющая троса на шпангоуте 29
Cable fairlead on frame No. 29
I
20 24-5200-91 . Ограничитель
Restrictor
4
21 3027А-4-20-2,5 Кд . Болт
Bolt
I
22 3051А-4-20 Кд . Болт
Bolt
2
23 3017А-5-24-Кд . Болт
Bolt
6
24 3166А-4-7 Кд . Винт
Screw
40
25 3166А-4-16 Кд . Винт
Screw
4
26 3373А-3 Кд . Гайка
Nut
20
27 3373А-4 Кд . Гайка
Nut
2
1 - 28 3373А-5 Кд . Гайка
Nut
6
29 3341А-4 Кд . Гайка
Nut
I
30 3301А-4 Кд . Гайка
Nat
4
31 8І8АН . Гайка
Nut
42
32 817АH-26 . Болт
Bolt
42
33 3401А-0,8-5-10 . Шайба
Washer
6
34 3401A-0,8-3-6 . Шайба
Washer
20
35 3402А-0,5-4-8 Кд . Шайба
Washer
I
36 4H65Г Кд
ГОСТ 6402-61
. Шайба пружинная
Spring washer
4
37 6057056-4,2 . Шайба металлизации
Bonding washer
40
38 3401А-0,8-4-10 . Шайба
Washer
4
39 3402А-0,5-7-12 Кд . Шайба
Washer
42
40 3050A-3-34 Кд . Болт
Bolt
20
41 100АН-1-80-160 . Перемичка металлизации
Bonding strip
17
42 100АН-1-80-190 . Перемичка металлизации
Bonding strip
4
43 99АВ-1-90 . Перешчка метажжизации
Bonding strip
I
44 . Тяга управлення элеронами
Aileron control rod
I
1 - 45 . Тяга управления рулем высота
Elevator control rod
I
46 . Тям управления рулей направлення
Rudder control rod
I
47 . Тяга управлення элеронами
Aileron control rod
I
48 . Тяга управления рулем высоты
Elevator control rod
I
49 . Тяга управления рулем направления
Rudder control rod
I
50 . Тяга управления элеронами
Aileron control rod
I
51 . Тяга управлення рулем высоты
Elevator control rod
I
52 . Тяга управления рулем направления
Rudder control rod
I
53 . Тяга управления элеронами
Aileron control rod
I
54 . Тяга управления рулем высоты
Elevator control rod
I
55 . Тяга управления рулем направления
Rudder control rod
I
56 . Тяга управления рулем высоты
Elevator control rod
I
57 . Тяга управления рулем направления
Rudder control rod
I
58 . Тяга управления рулем высоты
Elevator control rod
I
1 - 59 . Тяга управлення рулем направлення
Rudder control rod
I
60 . Тяга управлення рулем направлення
Rudder control rod
I
61 . Тяга управлення рулем высоты
Elevator control rod
I
62 . Тяга управлення рулем направлення
Rudder control rod
I
63 1,5x25-002
ГОСТ 397-66
. Шплинт
Cotter pin
42
64 1x12-002
ГОСТ 397-66
. Шплинт
Cotter pin
I
65 240С50-6 . Муфта
Coupling
3
66 КС 1- Кд
ГОСТ 792-67
. Проволока
Locking wire
ПП
AR
