— Амортизационная стойка главного шасси

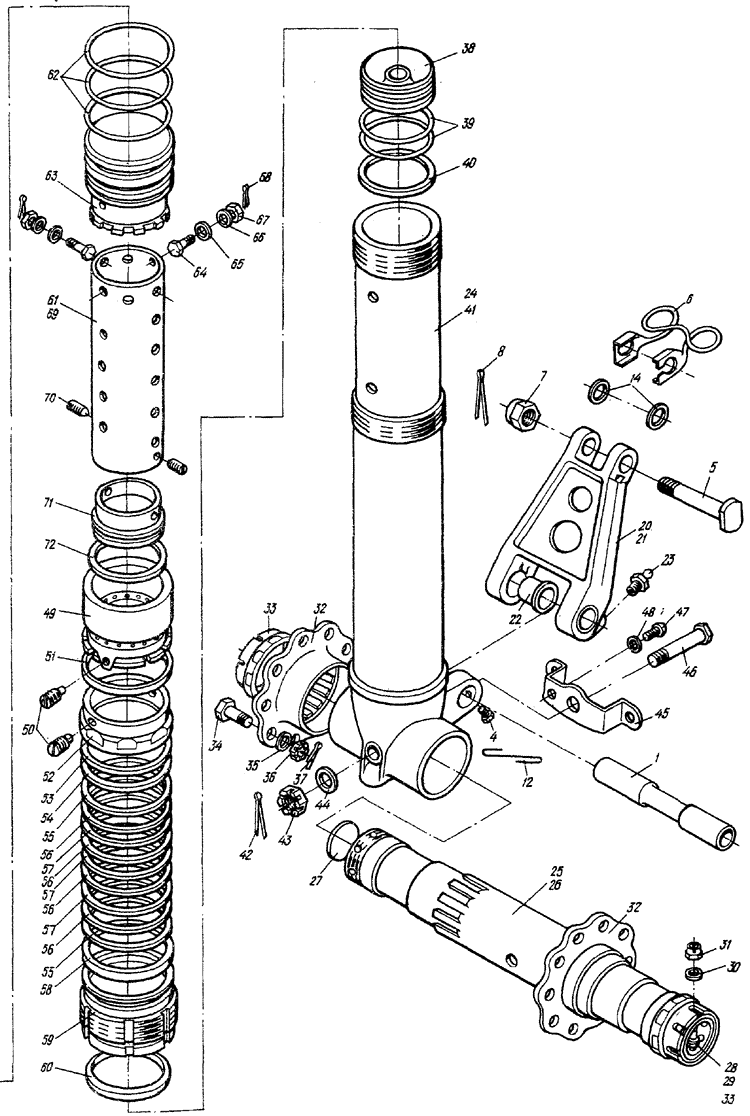

АМОРТИЗАЦИОННАЯ СТОЙКА ГЛАВНОГО ШАССИ (на 2 листах. Лист 1)
Fig. 3. MAIN L.G. SHOCK STRUT (Sheet 1 of 2)

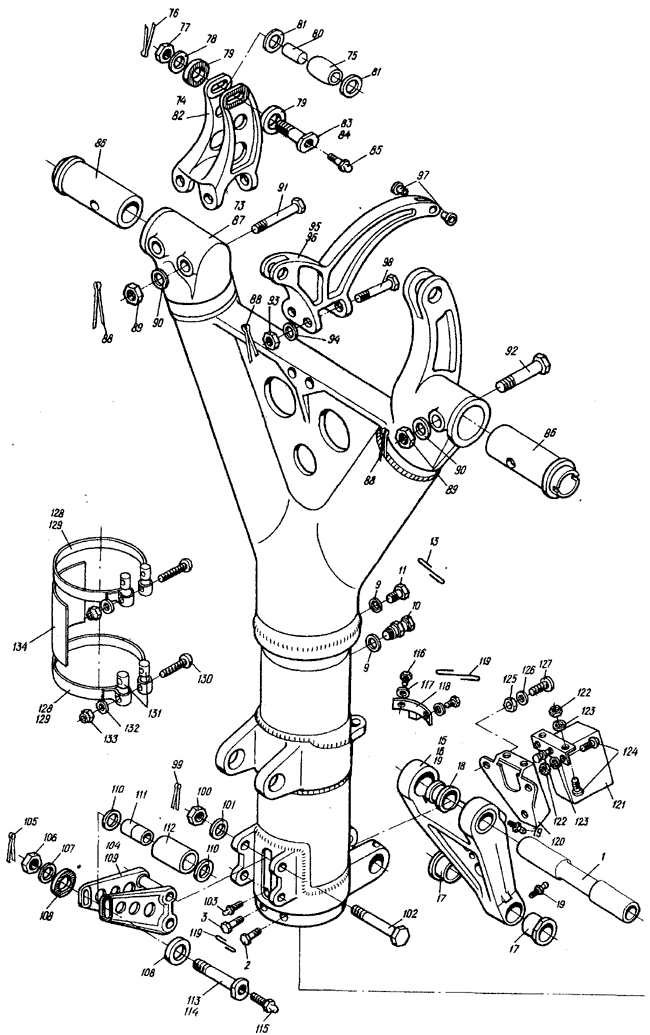

АМОРТИЗАЦИОННАЯ СТОЙКА ГЛАВНОГО ШАССИ (на 2 листах. Лист 2)
Fig. 3. MAIN L.G. SHOCK STRUT (Sheet 2 of 2)



№ рисунк.
и позиции Figure and item No.		 Обозначение
Part number		 Наименование
Nomenclatu re
1234567
 K-вo
на сборку
Units per Assy		 Применяемость Effectivity
  26-4101-0-1 АМОРТИЗАЦИОННАЯ СТОЙКА ГЛАВНОГО ШАССИ, ПРАВАЯ (см. 5.1, рис. I, поз. I)
MAIN LAUDING GEAR SHOCK STRUT, RIGHT (See 5.1, Fig. 1, Item No. 1)		 I
  26-4101-0-2 АМОРТИЗАЦИОННАЯ СТОЙКА ГЛАВНОГО ШАССИ, ЛЕВАЯ (см. 5.1, рис. I, поз. I)
MAIN LAUDING GEAR SHOCK STRUT, LEFT (See 5.1, Fig. 1, Item No. 1)		 I
3 - 1 24-4101-1 . Ось
Axle		 2
2 24-4101-12 . Болт
Bolt		 I
3 24-4101-13 . Стопор
Retainer		 I
4 24-4101-14 . Стопор
Retainer		 4
5  24-4101-15 . Боят
Bolt
 I
6 24-4101-18 . Кронштейн
Bracket		 I
7  3327A-16 Кд
 . Гайка
Nat
 I
8 3x40-002
ГОСТ 397-66		 . Шплинт
Cotter Pin		 I
9 34M51-20-16,2-1,5 . Кольцо уплотнитедьное
Packing Ring		 2
10 800600M . Клапан зарядный
Charging valve		 I
11 24-4101-256 . Заглушка
Plug		 I
12 КС-2-КД
ГОСТ 792-67		 . Проволока
Wire		 ПП
AR
13 KC-1-Кц
ГОСТ 792-67		 . Проволока
Wire		 ПП
AR
3 - 14 24-4101-33 . Шайба
Washer		 2
15 24-4101-20 . Звено шлиц-шарнира верхнее, в сборе
Tor0ue-link Upper member, asay		 I
16 24-4101-27 .. Звено
Upper member		 I
17 24-4101-29 .. Втулка
Bush		 2
18 24-4101-38 .. Втулка
Bush		 2
19 2503A-1 .. Пресс-масленка прямая
Lubricator fitting, straight		 3
20 24-4101-30 . Звено шлиц-шарнира нижнее, в сборе
Tor0ue-link lower member, assy		 I
21 24-4101-32 .. Звено
Lower member		 I
22 24-4101-38 .. Втулка
Bueh		 2
23 2503A-1 .. Пресс-масяешса прямая
Lubricator fitting, straight		 2
24 24-4101-50 . Шток в сборе
Rod, assy 		I
25 26-4101-51 .. Ось в сборе
Axis, assy 		I
26 26-4101-51-3 ... Ось
Axle		 I
27 24-4101-166 ... Заглушка
Plug		 2
28 3003A-5-24 Кд . Болт
Bolt		 2
29 24-4100-15 . Шайба
Washer		 2
3-30 3402A-1-5-8 Кд . Шайба
Washer		 2
ЗІ 3373A-5 Кд . Гайка
Nut		 2
32 24-4100-25 . Фланец тормозной
Brake flange		 2
33 24-4100-3A . Гайка
Nut		 2
34 24-4100-17 . Болт
Bolt		 22
35 3402A-2,5-12-20 Кд . Шайба
Washer		 22
36 3336A-12 Кд . Гайка
Nut		 22
37 2,5x25-002
ГОСТ 397-66		 . Шплинт
Cotter Pin		 22
38 24-4101-66 .. Диафрагма
D1Aphragm		 I
39 24-4101-67 .. Кольцо уплотнительное
Packing Ring		 2
40 24-4101-169 .. Кольцо опорное
Thrust Ring		 I
41 24-4101-270 .. Шток
Rod		 I
42 3,2x40-002
ГОСТ 397-66		 .. Шплинт
Cotter Pin		 I
43 3346A-18 Кд .. Гайка
Nut		 I
44 3402A-1,5-18-30 Кд .. Шайба
Washer		 I
45 24-5603-328 .. Кронштейн
Bracket		 I
46 24-4101-255 .. Болт
Bolt		 I
47 3166A-10 Кд .. Винт
Screw		 I
3 - 48 5Н65ГКД
ГОСТ 6402-62		 .. Шайба пружинная
Spring Washer		 I
49 24-4101-271 .. Букса верхняя
Upper guide Bush		 I
50 24-4101-56 .. Стопор
Retainer		 2
51 24-4101-54 .. Золотник
Slide
Ring		 I
52 24-4101-68 .. Гайка
Nut		 I
53 24-4101-57 .. Кольцо
Ring		 I
54 24-4101-58 .. Кольцо
Ring		 I
55 24-4101-59 .. Манжета
Cup		 2
56 24-4101-61 .. Манжета
Cup		 4
57 24-4101-62 .. Кольцо
Ring		 3
58 24-4101-263 .. Кольцо
Ring		 I
59 24-4101-264 .. Букса
Guide Bush		 I
60 CTI37-124-8
ГОСТ 288-61		 .. Кольцо-сальник
Packing gland		 I
61 24-4101-80A . Плунжер
Plunger
Tube		 I
62 24-4101-88A .. Кольцо
Ring		 3
63 24-4101-91 .. Диафрагма
D1Aphragm		 I
64 24-4101-85A .. Болт
Bolt		 6
65 24-4101-86A .. Шайба
Washer		 6
3 - 66 3401A-1-6-12 .. Шайба
Washer		 6
67 3341A-6 Кд Гайка
Nut		 6
68 1,5x20-002
ГОСТ 397-66		 .. Шплинт
Cotter Pin		 6
69 24-4101-82A .. Труба
Tube		 I
70 М4-кл. 2x10. 109.
ЗОХГСА.029
ГОСТ 1476-64		 .. Винт установочный
Check Screw		 2
71 24-4101-83A .. Поршень
Piston		 I
72 24-4101-16 .. Кольцо
Ring		 I
73 26-4101-100-1 . Цилшщр в сборе, правый
Cylinder assy, right		 I
  26-4101-100-2 . Цилиндр в сборе, левый
Cylinder assy, left		 I
74 26-4101-160-1 .. Рычаг в сборе, правый
Lever assy, right 		I
  26-4101-160-2 .. Рычаг в сборе, левый
Lever assy, left		 I
75 24-4101-173 ... Ролик Roller I
76 2,5x32-002
ГОСТ 397-66		 ... Шплинт
Cotter Pin		 I
77 3341A-14 Кд ... Гайка
Nut		 I
78 3402A-1,5-14-25 Кд ... Шайба
Washer		 I
79 24-4101-164 ... Шайба рифленая Shaped
Washer		 2
3 - 80 24-4101-163 ... Втулка
Bush		 I
81 24-4101-165 ... Шайба
Washer		 2
82 26-4101-167 ... Рычаг
Lever		 I
83 26-4101-171 ... Болт в сборе
Bolt, assy 		I
84 26-4101-171-3 .... Болт
Bolt		 I
85 2503A-1 .... Пресс-масленка прямая
Lubricator fitting, straight		 I
86 24-4101-101A .. Палец
Pin		 2
87 24-4101-110A-1 .. Цилиндр с траверсой, правый
Cylinder with cross-member, right		 I
  24-4101-110A-2 .. Цилиндр с траверсой, левый
Cylinder with cross-member, left		 I
88 2,5x32-002
ГОСТ 397-66		 .. ШПЛИНТ
Cotter Pin		 4
89 3341A-14 Кд .. Гайка
Nut		 3
90 3402A-1,5-14-25 Кд .. Шайба
Washer		 3
91 26-4101-108 .. Болт
Bolt		 2
92 26-4101-107 .. Болт
Bolt		 I
93 3341A-12 Кд .. Гайка
Nut		 2
94 3402A-2-12-22 Кд .. Шайба
Washer		 2
95 24-4101-133A .. Rraar в сборе
Lever, assy		 I
96 24-4101-130A-3 ... Рычаг
Lever		 I
3-97 24E3A57-6-9-7 ... Втулка
Bush		 2
98 3024A-12-88-5 Кд .. Болт
Bolt		 2
99 2,5x32-002
ГОСТ 397-66		 .. Шплинт
Cotter Pin		 2
100 3341A-12 Бд .. Гайка
Nut		 2
101 3402A-3-12-22 Кд .. Шайба
Washer		 2
102 26-4101-109 .. Болт
Bolt		 2
103 2503A-1 .. Пресс-масленка прямая
Lubricator fitting,straight		 I
104 26-4101-180-1 .. Кронштейн в сборе, правый
Bracket assy, right		 I
  26-4101-180-2 .. Кронштейн в сборе, левый
Bracket assy, left		 I
105 2,5x32-002
ГОСТ 397-66		 ... Шплинт
Cotter Pin		 I
106 3341A-14 Кд ... Гайка
Nut		 I
107 3402A-1,5-14-25 Кд ... Шайба
Washer		 I
108 24-4101-164 ... Шайба рифленая
Shaped Washer		 2
109 26-4101-181 ... Кронштейн
Bracket		 I
110 24-4101-165 ... Шайба
Washer		 2
11I 24-4101-183 ... Втулка
Bush		 I
112 24-4101-182 . . . Ролик
Roller		 I
113 26-4101-191 ... Болт в сборе
Bolt, assy 		I
114 26-4101-191-3 .... Болт
Bolt		 I
3 - 115 2503A-1 .... Пресс-масленка прямая
Lubricator fitting, straight		 I
  24-4101-200 .. Установка концевых выключателей
Limit switches
116 24-4101-153 ... Болт
Bolt		 2
117 3402A-1,5-10-16 Кд ... Шайба
Washer		 2
118 24-4101-155 ... Кронштейн
Bracket		 I
119 КС-0.8-КД
ГОСТ 792-67		 ... Проволока
Wire		 ПП
AR
120 24-4101-154 ... Кронштейн
Bracket		 I
121 ДП-702 ... Микровыключатель
Microswitch		 I
122 3301A-4 Кд ... Гайка
Nut		 4
123 4Н65Г Кд
ГОСТ 6402-61		 ... Шайба пружинная
Spring Washer		 4
124 305ІАг-4-16 Кд ... Болт
Bolt		 4
125 ЗЗ10А-6Кд ... Гайка
Nut		 3
126 6Н65Г-Кд
ГОСТ 6402-61		 ... Шайба пружинная
Spring Washer		 3
127 305ІА-6-20 Кд ... Болт
Bolt		 3
128 24-4100-60А .. Хомут в сборе
Clamp, assy 		2
3 - 129 24-41P0-60A-4 ... Лента
Strip		 I
130 3166A-5-40 Кд ... Винт
Screw		 I
131 2408A-57-5-12 ... Втулка
Bush		 2
132 3402A-0,5-5-10 Кд ... Шайба
Washer		 I
133 3373A-5 Кд ... Гайка
Nut		 I
134 26-4100-3A .. Трафарет
Inscription plate		 I
