— Замок выпущенного положения (распор) главного шасси

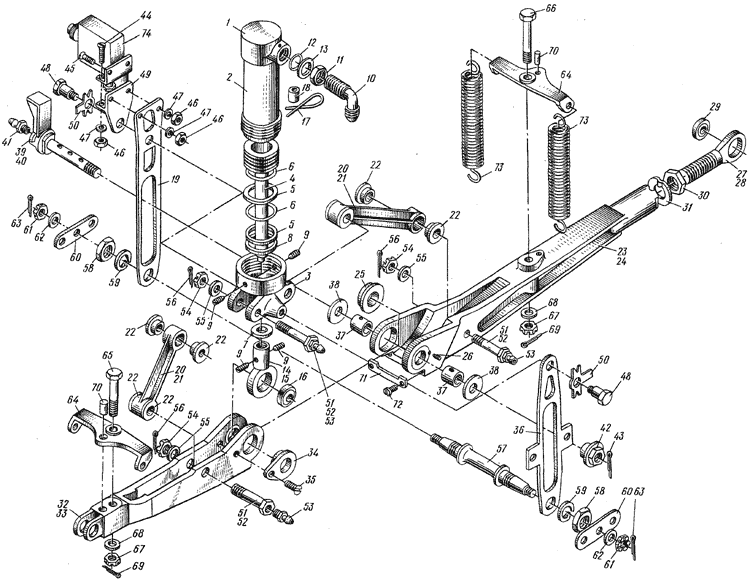

Рис, 7. ЗАМОК ВЫПУЩЕННОГО ПОЛОЖЕНИЯ (РАСПОР) ГЛАВНОГО ШАССИ
Fig. 7. MAIN LANDING GEAR UNIT DOVVNLOCK

№ рисунк. и позиции Figure and item No.	Обозначение Part number	Наименование Nomenclatu re 1234567	K-вo на сборку Units per Assy	Применяемость Effectivity
	24-4102-150-1	ЗАМОК ВЫПУПШШОГО ПОЛОЖЕНИЯ (РАСПОР) ГЛАВНОГО ШАССИ, ПРАВЫЙ (см. 5.1, рис. I, поз.2) MAIN LAUDING GEAR UNIT DOWN- LOCK, RIGHT (See 5.1, Fig. 1» Item No. 2)
	24-4102-150-2	ЗАМОК ВЫПУЩЕННОГО ПОЛОЖЕНИЯ (РАСПОР) ГЛАВНОГО ШАССИ, ЛЕВЫЙ (см. 5.1, рис. I, поз.2) MAIN LAUDING GEAR UNIT DOWN- LOCK, LEFT (See 5.1, Fig. 1, Item No. 2)
7 - 1	24-4102-160-1	. Дияиндр в сборе, правый Cylinder asay, right	I
	24-4102-160-2	. Цилиндр в сборе, левый Cylinder assy, left	I
2	24-4102-166	.. Цилиндр Cylinder	I
3	24-4102-161	.. Головка цилиндра Cylinder head	I
4	24-4102-165	.. Шток Hod	I
5	2186A-25	.. Кольцо уплотнительное Packing ring	2
6	2187A-25	.. Шайба защитная Protective Washer	2
7	24-4102-21	.. Кольцо-сальник Packing gland	I
8	24-4102-29	.. Шайба Washer	I
9	3221A-4-6 Кд	.. Винт Screw	4
10	4685A-6-40	.. Угольник ввертной Threaded elbow	I
II	2196A-12xI,5	.. Гайка Nut	I
12	2186A-176-2	.. Кольцо уплотнитепьное Packing ring	I
7 - 13	2198A-20	.. Шайба фторояластовая Fluoroplastic Washer	I
14	24-4102-163	.. Ухо в сборе Eye, assy	I
15	24-4102-163-3	... Ухо Eye	I
16	ШС15	... Подшипник шарнирный (поставляется по ЕТУ 100/5) Ball-and-socket bearing (delivered according to ЕТУ 100/5	I
17	KC-1- Кд ГОСТ 792-67	.. Проволока Wire	ПП AE
18	2444А	.. Пломба Seal	I
19	24-4102-155	. Щека Cheek	I
20	24-4102-180	. Тяга в сборе Link rod, ааву	2
21	24-4102-181	.. Тяга Link rod	I
22	24-4102-182	.. Втулка Bush	4
23	24-4102-170	. Звено в сборе Link, assy	I
24	24-4102-171	.. Звено Link	I
25	24-4102-172	.. Втулка Bush	2
26	3485А-ЗПр22а-8	.. Штифт Pin	2
27	24-4102-210	.. Ухо в сборе Eye, assy	I
28	24-4102-210-3	... Ухо Eye	I
7 - 29	ШС12	... Подшипник шарнирный (поставляется яо ЕТУ 100/5) Ball-and-socket bearing (delivered according to ET7 100/5)	X
30	3310A-20 Кд	.. Гайка Nut	I
31	24-41G2-173	Шайба Washer	I
32	24-4102-220-1	. Звено в сборе правое Link assy, right	I
	24-4102-220-2	. Звено в сборе, левое Link assy, left	I
33	24-4102-220-3	.. Звено правое Link, right	I
	24-4102-220-4	.. Звено левое Link, left	I
34	24-4102-221	.. Втулка Bush	2
35	31831-4-8 Кд	.. Винт Screw	2
36	24-4102-159	. Щека Cheek	T
37	24-4102-12	. Втулка Bush	2
38	24-4Ю2-И	. Шайба Washer	2
39	24-4102-230	. Ось в сборе Axle, assy	I
40	Без номера Но number	.. Ось Axle	I
41	2503А-2	.. Пресс-масленка прямая Lubricator fitting» straight	I
42	24-4102-9	. Гайка Nut	1
43	2,5зй5-002 ГОСТ 397-66	. Шплинт Cotter Pin	1	г
7 - 44	3051A-4-18 Кд	. Болт Bolt	2
45	3051A-4-12 Кд	. Болт Bolt	2
46	3301A-4 Кд	. Гайка Nut	4
47	4Н65Г- Кд ГОСТ 6402-61	. Шайба пружинная Spring Washer	4
48	24-4102-158	. Болт Bolt	2
49	24-4102-198	. Кронштейн Bracket	I
50	3455A-12	. Шайба Washer	2
51	24-4102-240	. Болт в сборе Bolt, assy	4
52	24-4102-240-3	.. Болт Bolt	I
53	2503А-2	.. Пресс-масленка прямая Lubricator fitting, straight	I
54	3341A-12 Кя	. Гайка Nut	4
55	3402A-1,5-12-22 Кд	. Шайба Washer	4
56	2,5x30-002 ГОСТ 397-66	. Шплинт Cotter Pin	4
57	24-4102-4	. Ось Axle	I
58	3310A-14 Ед	. Гайка Nut	2
59	14Н65Г-КЦ ГОСТ 6402-61	. Шайба пружинная Spring Washer	2
7-60	24-4102-3	. Серьга Shackle	2
61	3341A-8 Кд	. Гайка Nut	2
62	3402A-1,5-8-16 Кд	. Шайба Washer	2
63	2x20-002 ГОСТ 397-66	. Шплинт Cotter Pin	2
64	24-4102-114	. Коромысло Yoke	2
65	3021А-10-54-4 Кд	. Болт Bolt	I
66	3021A-10-62-4 Кд	. Болт Bolt	I
67	3327А-10 Кд	. Гайка Nut	2
68	3402A-1,5-10-20 Кд	. Шайба Washer	2
69	2,5x25-002 ГОСТ 397-66	. Шплинт Cotter Pin	2
70	6Пр22ах18 ГОСТ 3128-60	. Штифт Pin	2
71	24-4102-118	. Пластина Plate	I
72	3I83A-4-12 Ед	. Винт Screw	2
73	24-4102-13	. Пружина Spring	4
74	ДП-702	. Макровыклотатеяь Microswitch	I
