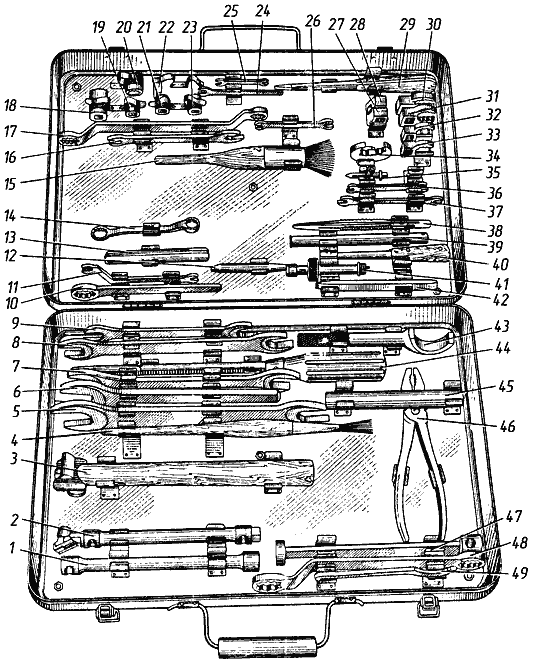

(рис. 120)
Номер позиции
на рис. 120 | Номер
инструмента | Наименование
инструмента | Применение
на двигателе |
| 1 | 20-569-030 | Стержень | Применяется с шарнирными рукоятками. |
| 2 | 20-569-080 | Рукоятка шарнирная | Применяется
с головками ключей 9, 10, 11, 12, 17, 19, 22, 27. |
| 3 | 119-965 | Молоток слесарный | Для
ударных операций. |
| 4 | 20-569-169 | Кисть плоская | Для
промывки фильтров. |
| 5 | 20-569-050 | Ключ открытый
S = 41 × 36 | Для колпачка регулировочного клапана подкачивающего топливного наcoca
Для штуцеров подкачивающего топливного насоса.
Для фильтров регулятора частоты вращения.
Для гайки крепления суфлирующего трубопровода.
Для колпачков редукционного клапана маслоагрегата. |
| 6 | 20-69-002 | Ключ открытый
S = 46 | Для контргайки патрубка воздухоотделителя.
Для гайки коллектора электрооборудования. |
| 7 | 20-569-046 | Ключ открытый
S = 30 × 32 | Для отворачивания и заворачивания корпуса дренажного клапана. |
| 8 | 20-569-043 | Ключ открытый
S = 24 × 27 | Для заворачивания штуцера подвода масла к регулятору частоты вращения.
Для пробки редукционного клапа на маслофильтра лобового картера.
Для снятия и установки сливных кранов маслоагрегата и лобового картера.
Для крепления трубопроводов отвода масла от подшипников турбины и компрессора.
Для гаек крепления такелажной серьги на вал винта.
Для топливного фильтра насоса-датчика. |
| 9 | 20-569-049 | Ключ открытый
S = 19 × 22 | Для штуцера трубопровода
обогрева приемника полного давления.
Для крепления трубопровода подвода воздуха к лабиринтному уплотнению переднего подшипника ротора компрессора.
Для крепления трубопровода от автомата дозировки топлива к топливному коллектору
Для гаек крепления сектора топливного коллектора.
Для снятия и установки фильтров автомата дозировки топлива.
Для крепления трубопроводов подвода воздуха к выключателю стартеров.
Для колпачков регулировочных винтов 20 и 21 насоса-датчика.
Для колпачка регулировочного винта 36 автомата дозировки топлива.
Для накидных гаек коллектора электрооборудования. |
| 10 | 24-569-005 | Ключ накидной
S = 22 | оборотов малого газа втулки 130 на
насосе-датчике. |
| 11 | 24-569-003 | Ключ открытый-закрытый
= 9 × 9 | Для регулировочного винта подкачивающего топливного насоса.
Для болтов планок крепления трубопроводов клапанов перепуска воздуха.
Для гаек крепления крышки клапана перепуска воздуха.
Для болтов крепления форсунок.
Для болтов крепления воспламенителей.
Для болтов хомутов крепления масляных и топливных трубопроводов.
Для болтов планок крепления трубопровода подвода масла к подшипникам турбины и компрессора.
Для болтов и гаек крепления электропроводки.
Для крепления клапана пускового топлива к кронштейну.
Для крепления сигнализатора обледенения.
Для гаек крепления передней крышки редуктора. |
| 12 | 18-69-35 | Бородок | Для общего назначения. |
| 13 | 18-69-34 | Нож | Для общего назначения. |
| 14 | 24-69-041 | Ключ закрытый
S = 10 × 12 | Для болтов крепления хомутов трубопроводов суфлирования.
Для болтов и гаек крепления фланцев трубопроводов суфлирования.
Для крепления агрегата зажигания.
Для гаек крепления корпуса камеры сгорания.
Для гаек крепления гидронасоса. |
| 15 | 18-69-37 | Кисть | Молоток слесарный
Для промывки фильтров. |
| 16 | 20-569-048 | Ключ открытый
S = 14 × 17 | Для штуцера трубопровода пускового топлива.
Для заворачивания дренажного штуцера топливного насоса.
Для болтов и гаек крепления задних цапф.
Для штуцера подвода масла к датчику автоматического флюгирования.
Для гаек крепления передних цапф.
Для болтов хомута крепления насоса-датчика.
Для крепления трубопроводов к форсункам.
Для крепления трубопроводов клапанов перепуска воздуха.
Для крепления трубопровода подвода воздуха к автомату дозировки топлива.
Для гаек крепления трубопровода подвода воздуха к автомату дозировки топлива.
Для гаек крепления трубопровода обогрева приемника полного давления.
Для штуцера рабочей форсунки.
Для регулировки винтом 85 автомата дозировки топлива.
Для крепления трубопровода клапанов перепуска воздуха. |
| 17 | 20-569-045 | Ключ закрытый
S = 14 × 17 | Для гаек крепления передних цапф.
Для заворачивания дренажных штуцеров топливных насосов.
Для болтов и гаек крепления задних цапф.
Для болта крепления маслофильтра лобового картера |
| 18 | 20-569-865 | Головка торцового ключа
S = 17 | Для крепления передних цапф |
| 19 | 119-960 | Головка торцового ключа S = 9 | Для
болтов крепления агрегата зажигания. |
| 20 | 25.19.01.040 | Головка торцового ключа
S = 14 | Для
болтов крепления задних цапф. |
| 21 | 24-69-101 | Головка торцового ключа
S = 10 | Для гаек крепления подводящего патрубка маслоагрегата.
Для крепления противопожарного штуцера лобового картера.
Для болтов крепления клапана перепуска воздуха.
Для гаек крепления приемника полного давления к лобовому картеру.
Для болтов крепления форсунок воспламенителей. Для крепления агрегата зажигания.
Для болтов крепления фланцев трубопроводов суфлирования.
Для болтов крапления нижней крышки маслоагрегата.
Для гаек крепления центробежного суфлера. |
| 22 | 20-569-001 | Головка ключа
S = 9 | Для болтов крепления воспламенителей.
Для болтов крепления форсунок. |
| 23 | 24-69-102 | Головка торцового ключа
S = 12 | Для гаек крепления лобового картера.
Для болтов и гаек крепления половин картера компрессора.
Для гаек крепления коробки приводов агрегатов.
Для болтов и гаек крепления корпуса камеры сгорания.
Для гаек крепления маслоагрегата.
Для гаек крепления гидронасоса. |
| 24 | 20-69-098 | Ключ открытый
S = 11 | Для
крепления выключателя стартера. |
| 25 | 20-569-084 | Ключ открытый
S = 4 × 5 | Для регулировки регулятора частоты вращения.
Для винта упора рычага управления АДТ. |
| 26 | 25.19.01.034 | Ключ открытый
S = 8 × 10 | Для крепления клапана пускового топлива.
Для крепления электромагнитного клапана к редуктору.
Для крепления фланца откачки масла.
Для крепления компенсационного провода.
Для крепления поперечной трубы коллектора к компрессору. |
| 27 | 24-569-002 | Головка ключа
S = 12 | Для крепления половин компрессора.
Для крепления подкачивающего топливного насоса.
Для крепления гидронасоса. |
| 28 | 24-569-001 | Головка ключа
S = 12 | Для болтов и гаек крепления фланцев трубопроводов суфлирования.
Для болтов крепления корпуca клапана перепуска воздуха. |
| 29 | 25.19.01.050 | Отвертка | Для
общего назначения. |
| 30 | 20-569-235 | Головка ключа
S = 22 | Для крепления трубопровода подвода воздуха к лабиринтному уплотнению переднего подшипника ротора компрессора.
Для снятия и установки фильтра автомата дозировки топлива.
Для штуцера крепления воздушного фильтра. |
| 31 | 20-569-234 | Головка ключа
S = 22 | Для заворачивания штуцера приемника полного давления.
Для гаек крепления секторов топливного коллектора.
Для крепления трубопровода автомата дозировки топлива.
Для крепления трубопровода подвода воздуха к выключателю стартера и насосу-датчику.
Для крепления трубопровода подвода масла к подшипникам компрессора и турбины.
Для крепления трубопровода от автомата дозировки топлива к топливному коллектору. |
| 32 | 20-569-004 | Головка ключа
S = 17 | Для крепления трубопровода топливного насоса.
Для гаек крепления передних и задних цапф.
Для трубопровода управления сервопоршнем насоса-датчика.
Для штуцера крепления трубопроводов к клапанам перепуска воздуха.
Для фильтра лобового картера.
Для крепления трубопроводов к клапанам перепуска воздуха. |
| 33 | 20-569-003 | Головка ключа
S = 14 | Для гаек крепления регулятора частоты вращения. |
| 34 | 20-569-236 | Головка ключа
S = 27 | Для крепления трубопроводов отвода масла от подшипников турбины
и компрессора. |
| 35 | 24-69-040 | Торцовый ключ
S = 5 | Для регулировки регулятора частоты вращения. |
| 36 | 20-569-054 | Ключ открытый
S = 7 × 10 | Для болтов крепления форсунок пусковых блоков.
Для болтов крепления нижней крышки маслоагрегата.
Для гаек крепления центробежного суфлера.
Для болтов крепления подводящего патрубка маслоагрегата.
Для крепления противопожарного штуцера на лобовом картере.
Для болтов крепления клапанов перепуска воздуха.
Для гаек крепления приемника полного давления к любовному картеру.
Для гаек крепления воздухоотделителя.
Для гаек крепления оси промежуточной шестерни стартера-генератора.
Для гаек крепления датчика флюгирования.
Для стяжного болта ленты хомута кожуха обдува турбины. |
| 37 | 20-569-047 | Ключ открытый
S = 9 × 11 | Для болтов крепления выключателя стартера. |
| 38 | 18-69-33 | Пинцет | Для золотников и пружин агрегатов регулирования. |
| 39 | 20-569-081 | Вороток | Применяется с шарнирными рукоятками. |
| 40 | 25.19.01.070 | Отвертка специальная | Для винтов штепсельных разъемов. |
| 41 |
24-569-132 |
Приспособление |
Для стравливания воздуха из автомата дозировки топлива. |
| 42 |
18-69-18 |
Зубило |
Для расконтривания пластинчатых замков. |
| 43 |
20-69-095 |
Ключ специальный |
Для гаек крепления трубопроводов подвода воздуха к клапану перепуска воздуха на обогрев ВНА. |
| 44 |
20-569-807 |
Отвертка большая |
Для общего назначения. |
| 45 |
20-569-057 |
Выколотка |
Для ударных операций. |
| 46 |
20-569-809 |
Плоскогубцы комбинированные |
Для общего назначения. |
| 47 |
24-69-010 |
Ключ S = 12 |
Для крепления маслонасоса измерителя крутящего момента. |
| 48 |
20-69-025 |
Ключ накидной
S = 19 × 24 |
Для колпачка регулировочного винта
"36" автомата дозировки топлива.
Для заворачивания штуцера приемника полного давления.
Для штуцера трубопровода обогрева приемника полного давления.
Для гаек крепления такелажной серьги на вал винта.
Для топливного фильтра насоса-датчика. |
| 49 |
24-69-001 |
Ключ специальный
S = 12 |
Для крепления фланца стартера-генератора.
Для гаек крепления подкачивающего топливного нacoca.
Для гаек крепления лобового картера.
Для гаек крепления реактивного сопла.
Для болтов и гаек крепления половин корпуса компрессора.
Для гаек крепления коробки приводов агрегатов.
Для болтов крепления автомата дозировки топлива.
Для болтов крепления корпуса камеры сгорания. |
| |
20-569-8641 |
Головка торцового ключа S = 19 |
Для установки свечей. |
| |
24-569-3101 |
Головка S = 14 |
Для гаек крепления редуктора. |
| |
20-569-9021 |
Тарированный ключ |
Для головок 20-569-864, 24-569-310, 20-569-866. |
| |
20-569-8661 |
Головка S = 17 |
Для болтов крепления хомутов СТГ и ГО. |
| 1 Монтажный инструмент, прикладываемый к двигателю в отдельном ящике. Комплектовка двигателя монтажным инструментом производится согласно заключенным с эксплуатирующими предприятиями договорам. |
| |
20-569-1501 |
Отвертка |
Для регулировки винтом "14" насоса-датчика. |
| |
25.19.01.1401 |
Тарированный ключ |
Для головок 25.19.01.045, 25.19.01.214. |
| |
25.19.01.0451 |
Головка S = 12 |
Для затяжки гайки ленточного хомута ГО. |
| |
25ТЛ.19.01.2141 |
Головка S = 14 |
Для затяжки гайки ленточного хомута СТГ. |
| |
25ТЛ.19.01.2431 |
Головка S = 17 |
Для затяжки гайки ленточного хомута СТГ. |
| |
02405692701
(24-569-270) |
Ключ S = 12 |
Для тарированной затяжки гаек крепления корпуса компрессора к лобовому картеру. |
| |
У6022-53601 |
Гладкая двусторонняя пробка. |
Для проверки зазора "М" в механизме клапана перепуска воздуха на обогрев ВНА. |
| 1 Монтажный инструмент, прикладываемый к двигателю в отдельном ящике. Комплектовка двигателя монтажным инструментом производится согласно заключенным с эксплуатирующими предприятиями договорам. |
